工业生产用LED条形照明固定夹具结构设计

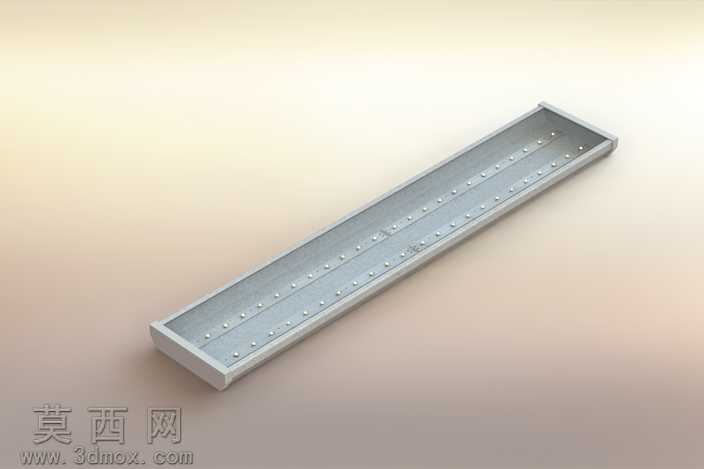

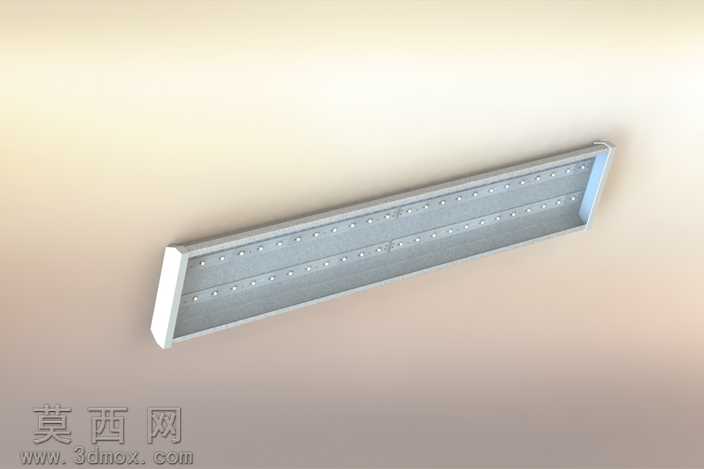

本LED夹具三维模型采用SolidWorks完成全参数化建模，整体围绕条形LED照明组件的工业生产装夹需求展开设计，建模过程中严格遵循机械加工工艺规范，对夹具的装夹基准、定位结构、压紧接触面做了精细化的参数约束，确保模型可直接对接后续的工程图导出与生产加工环节。模型渲染阶段采用金属加工件常用的银白色铝合金材质作为夹具主体材质，搭配高反光的透明亚克力导光条模拟LED发光组件的透光效果，场景打光采用多组面光源模拟工业车间的照明环境，清晰呈现出夹具与LED组件装配后的贴合状态，直观展示装夹完成后的照明出光效果。从结构设计来看，该夹具采用两端对称式定位结构，两端设置带导向斜角的装夹卡位，可快速实现条形LED灯板与导光组件的对位放置，无需额外调整即可保证组件的装夹同轴度，夹具主体的内槽尺寸与LED灯条的外形尺寸做了公差配合设计，既保证装夹后组件不会出现松动移位，又避免过盈配合压损LED灯珠与导光部件。设计思路上充分考量工业生产场景的使用需求，夹具整体结构简洁无冗余特征，所有棱边均做了倒角处理避免操作时划伤工件或操作人员，装夹操作无需复杂工具即可完成工件的取放，可适配流水线生产环节的快速装夹作业需求，有效提升LED条形照明产品的组装、检测环节的作业效率。建模过程中对夹具的壁厚、卡位深度、接触面粗糙度对应的外观特征都做了还原，模型的装配关系完全符合实际生产的装配逻辑，各零部件之间无干涉问题，可直接用于装配模拟、作业指导书制作以及后续的夹具优化改型，能够为同类LED照明产品的工装夹具设计提供可参考的结构方案。
