并联臂结构便携桌面级3D打印设备

　　这款并联臂构型的便携3D打印设备，核心定位是满足移动作业场景下的小尺寸制件快速成型需求，区别于传统框架式桌面3D打印机的固定安装属性，整体结构做了针对性的轻量化与集成化设计，可适配户外临时作业、小型工坊流动工位、教学演示移动场景、创客空间跨区域协作等多种非固定安装的使用场景，无需复杂的调平校准流程即可快速投入使用。

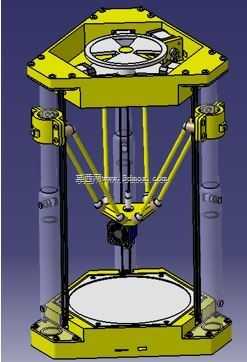

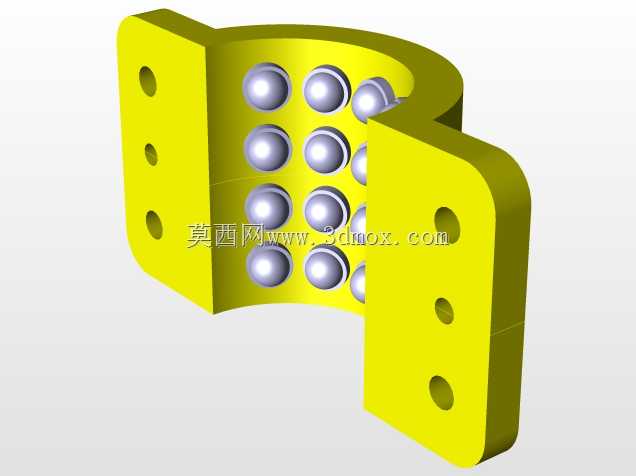

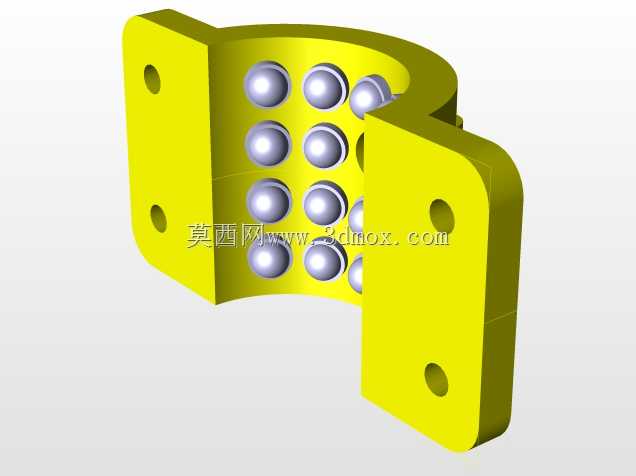

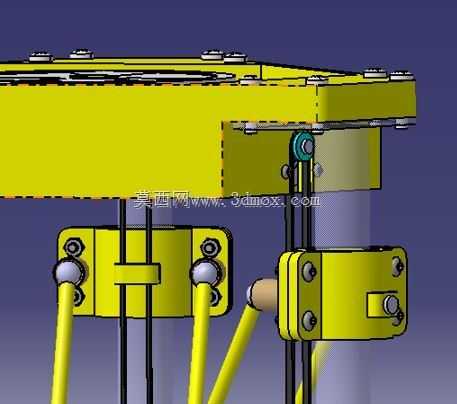

　　从结构布局来看，设备采用正六边形上下安装平台作为核心承载基准，三根竖直导向光轴沿平台周向均布，作为并联运动臂的升降导向支撑，每根光轴上配置的滑动驱动座通过三组碳纤维连杆与下方的运动喷头座铰接，构成经典的delta并联运动结构，相比笛卡尔坐标系的十字滑台结构，这种构型的运动惯量更低，喷头运动响应速度更快，同时整体结构的竖向受力更均匀，在相同成型尺寸下设备整体占用空间更小，便携属性更突出。上下平台均采用镂空式的钣金折弯拼接结构，在保证结构刚性的前提下尽可能削减非承载区域的材料厚度，整体框架重量控制在较低区间，配合外置的便携提手结构即可实现单人单手转运。

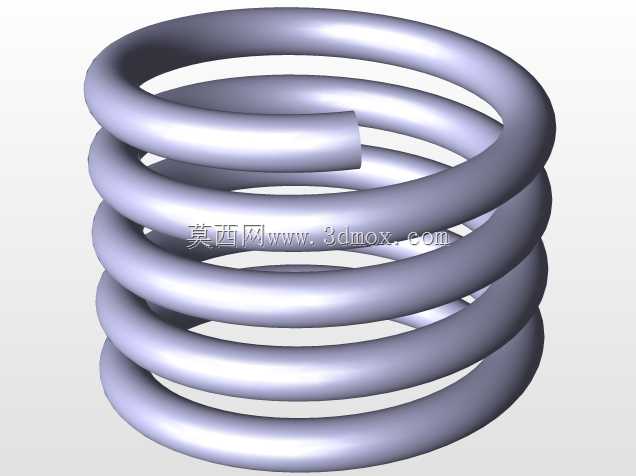

　　设备的成型平台设置在下部基座的中心位置，采用可拆卸的磁吸式平台面板，打印完成后可直接取下面板完成制件脱模，无需在设备内部进行铲件操作，降低操作过程中对运动机构的磕碰风险。平台调平结构集成在下部基座的三个支撑点位置，采用细牙螺纹调节结构，配合弹簧预紧实现平台水平度的快速校准，调节完成后可通过锁紧螺母固定位置，转运过程中不会因为颠簸出现水平度偏移，减少重复校准的工作量。

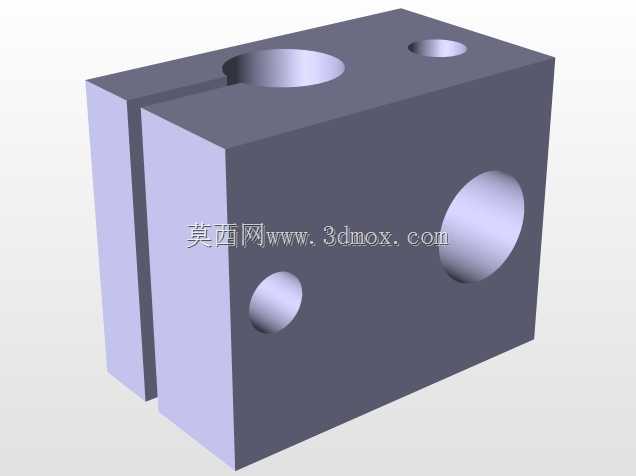

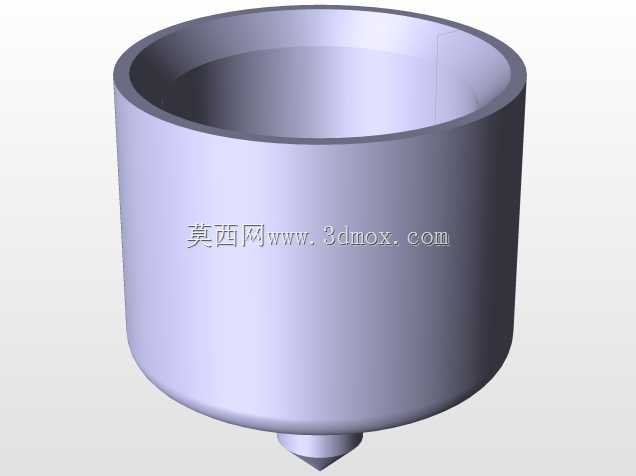

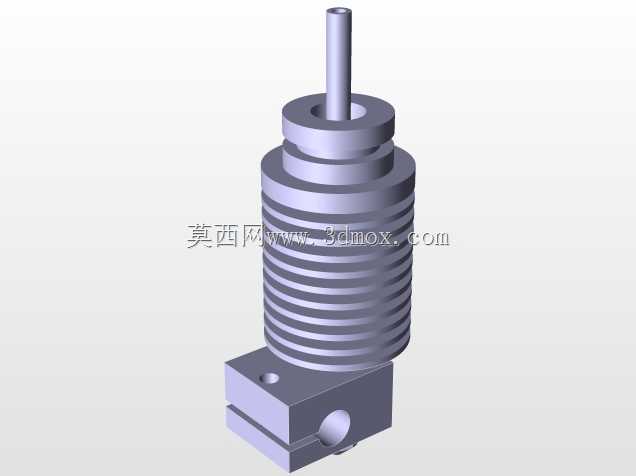

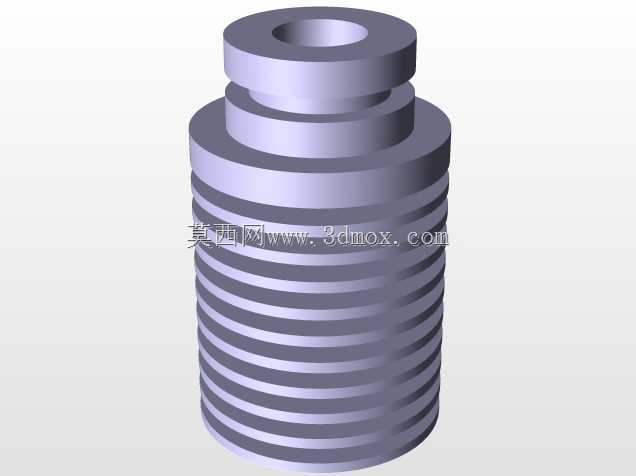

　　挤出机构采用了可拆卸式长丝挤出的设计思路，将送丝驱动模块与加热喷头模块做了快拆式接口设计，可根据打印材料的不同快速更换对应规格的喷头组件，同时挤出机构的送丝轮采用大直径滚花结构，提升对不同直径耗材的咬合力，降低打印过程中出现的打滑、断丝问题。针对便携场景下的供电适配需求，设备的电源模块做了宽电压适配设计，可兼容常规市电与移动储能电源的输出规格，在无固定市电接入的户外场景下也能正常开展打印作业。

　　从安装边界来看，设备整体外接轮廓控制在直径350mm、高度420mm的圆柱空间范围内，放置时仅需占用常规桌面1/3不到的面积，对放置台面的承重要求不超过5kg，普通的木质桌面、便携工作台均可满足安装承载要求。运动行程覆盖直径200mm、高度180mm的圆柱成型空间，可满足绝大多数日常用途的小尺寸零件、创意模型、工装夹具原型的打印需求，打印速度相比同尺寸的笛卡尔结构设备提升20%左右，同时并联结构的运动平稳性更好，打印制件的表面层纹更均匀，减少后期打磨处理的工作量。

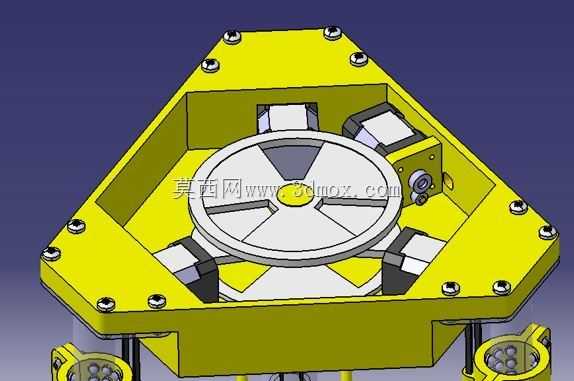

　　在结构细节设计上，所有的运动铰接点均采用带密封的深沟球轴承，减少运动过程中的间隙累积，长时间使用也不会出现铰接点松旷导致的打印精度下降问题。设备的电控模块集成在上部平台的内部空腔中，接线全部采用内置式走线，避免转运过程中出现线束拉扯脱落的问题，外部仅预留电源接口与数据传输接口，整体外观更整洁，同时也降低了粉尘、杂物进入电控区域造成故障的概率。上部平台的顶部预留了耗材架的安装接口，可直接挂载1kg规格的标准耗材盘，无需额外配置外置耗材架，进一步减少设备的外接附件数量，提升整体集成度。

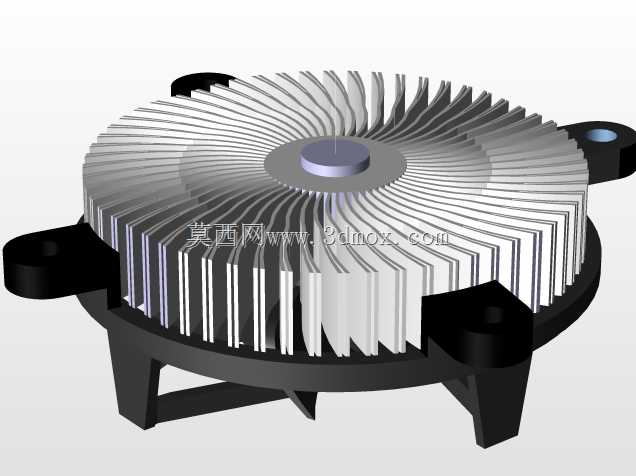

　　针对打印过程中的散热需求，上部平台中心位置集成了涡轮散热风扇，通过风道将气流定向输送到喷头冷却区域，保证耗材挤出后的快速冷却定型，同时下部平台预留了辅助散热的通风孔位，避免长时间打印过程中电控模块出现积热问题。设备的所有紧固件均采用标准内六角规格，日常维护仅需一套常规内六角扳手即可完成全部拆装操作，无需特殊专用工具，在户外场景下也能快速完成故障排查与易损件更换。
