工业级DKC柜体式泵控配电装置

　　在工业流体输送、市政给排水、生产工艺循环水系统的配电与控制场景中，这类柜体式泵控装置是衔接低压配电母线与现场水泵负载的核心载体，承担着动力分配、泵组启停逻辑控制、运行状态监测、故障保护切断的核心作用，区别于普通的馈电柜，这类柜体需要兼顾动力回路的载流能力与控制回路的信号稳定性，同时要适配多品牌电气元件的安装兼容性，满足不同工况下泵组的控制需求。

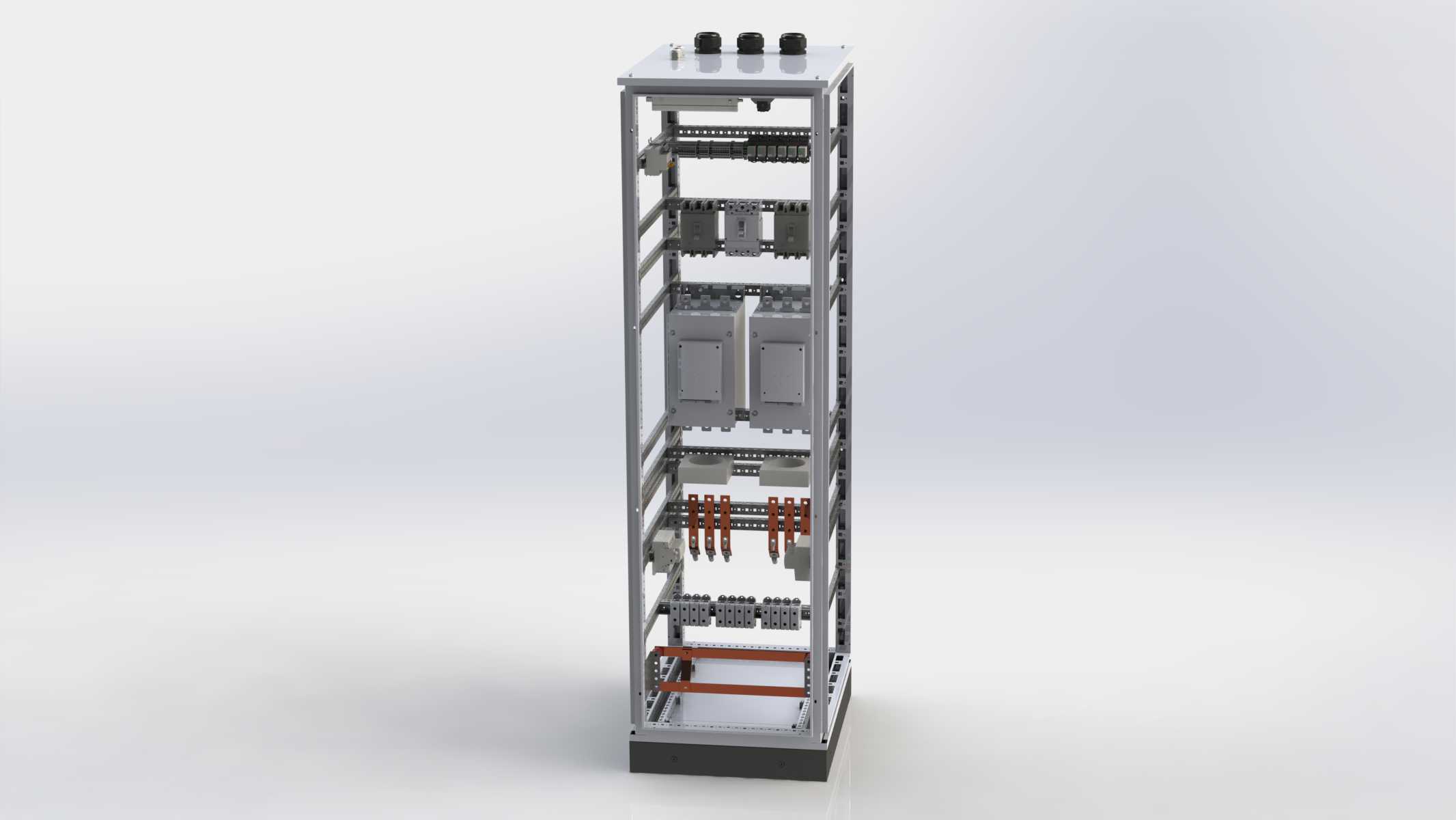

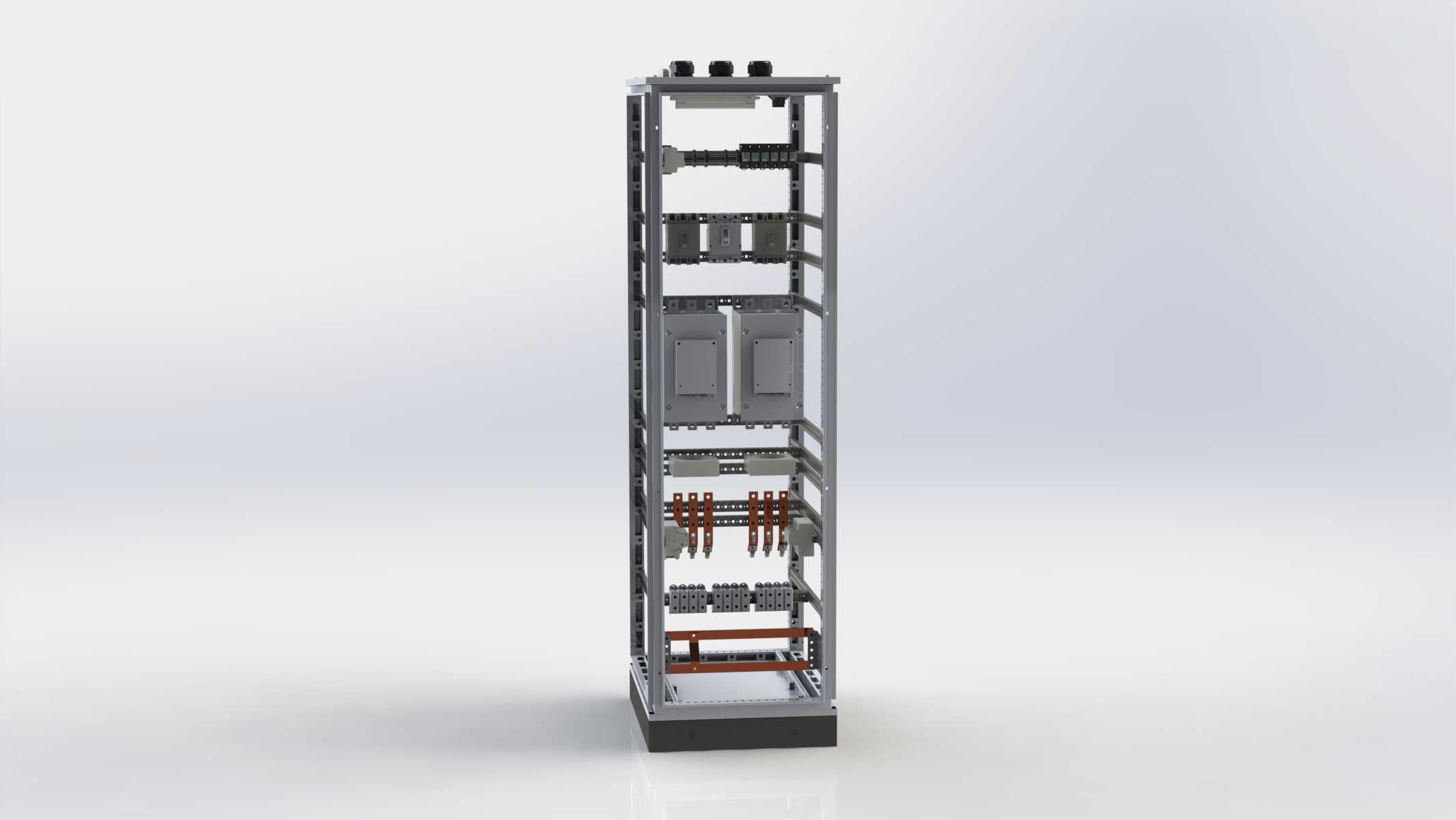

　　本次设计的柜体采用DKC标准型材框架结构，外形尺寸严格遵循2100x600x600的通用柜型规格，这个尺寸选型是经过多场景适配验证的：600mm的宽度刚好适配标准电缆沟的上出/下进线缆排布，预留足够的线缆弯曲半径，避免动力线缆过度弯折导致的绝缘层损伤；600mm的深度可以同时满足前开门操作维护、后侧预留元件散热与走线空间的需求，无需额外加宽柜体就能兼容框架断路器、接触器、热继电器、接线端子排的分层排布；2100mm的高度适配工业厂房常规的配电房架空层高度，柜顶预留的泄压空间满足低压柜的安全防护要求，底部的安装底座可以直接与现场的槽钢基础通过螺栓固定，安装孔位完全匹配标准配电柜的基础排布尺寸，无需现场二次开孔加工。

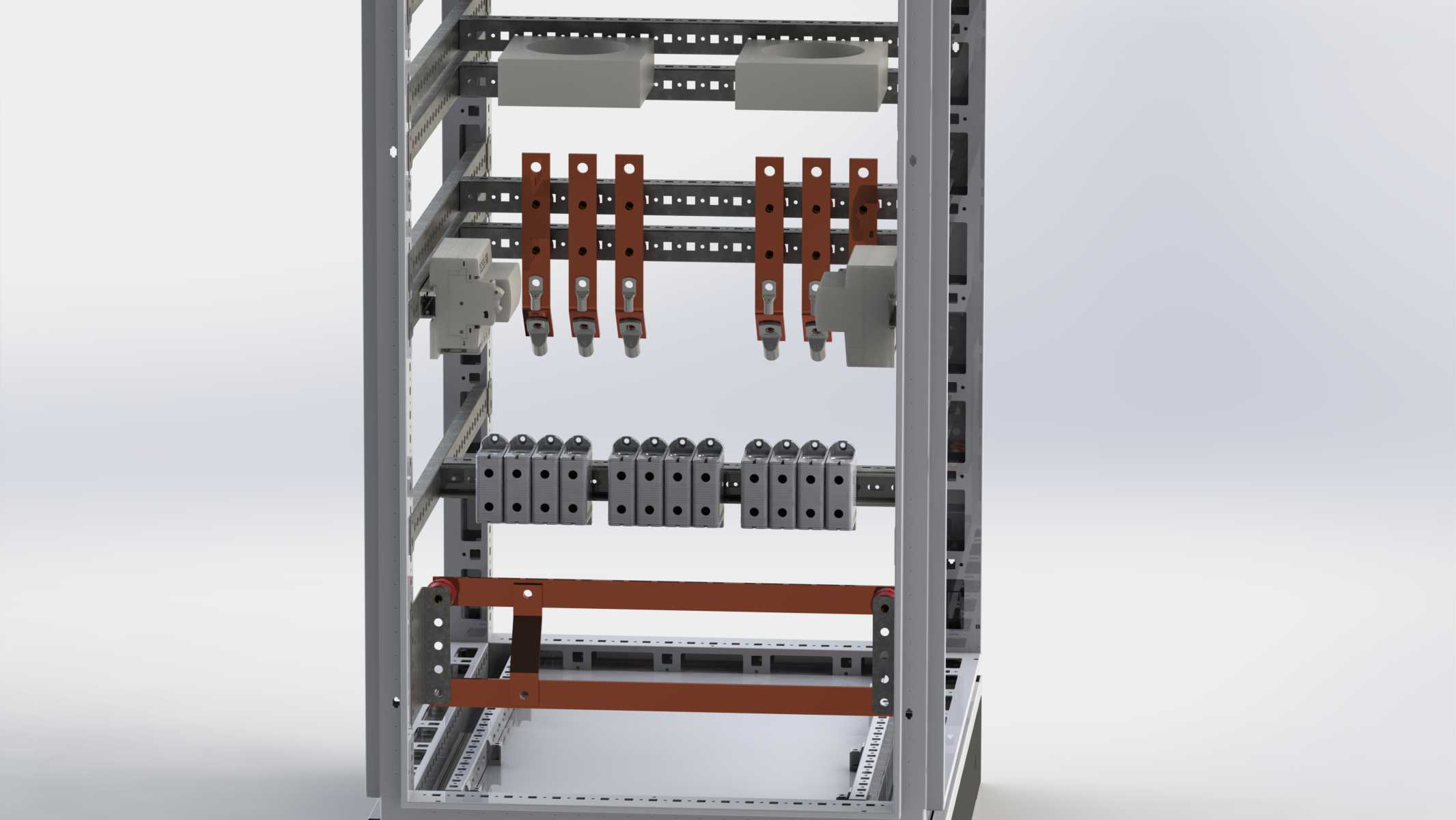

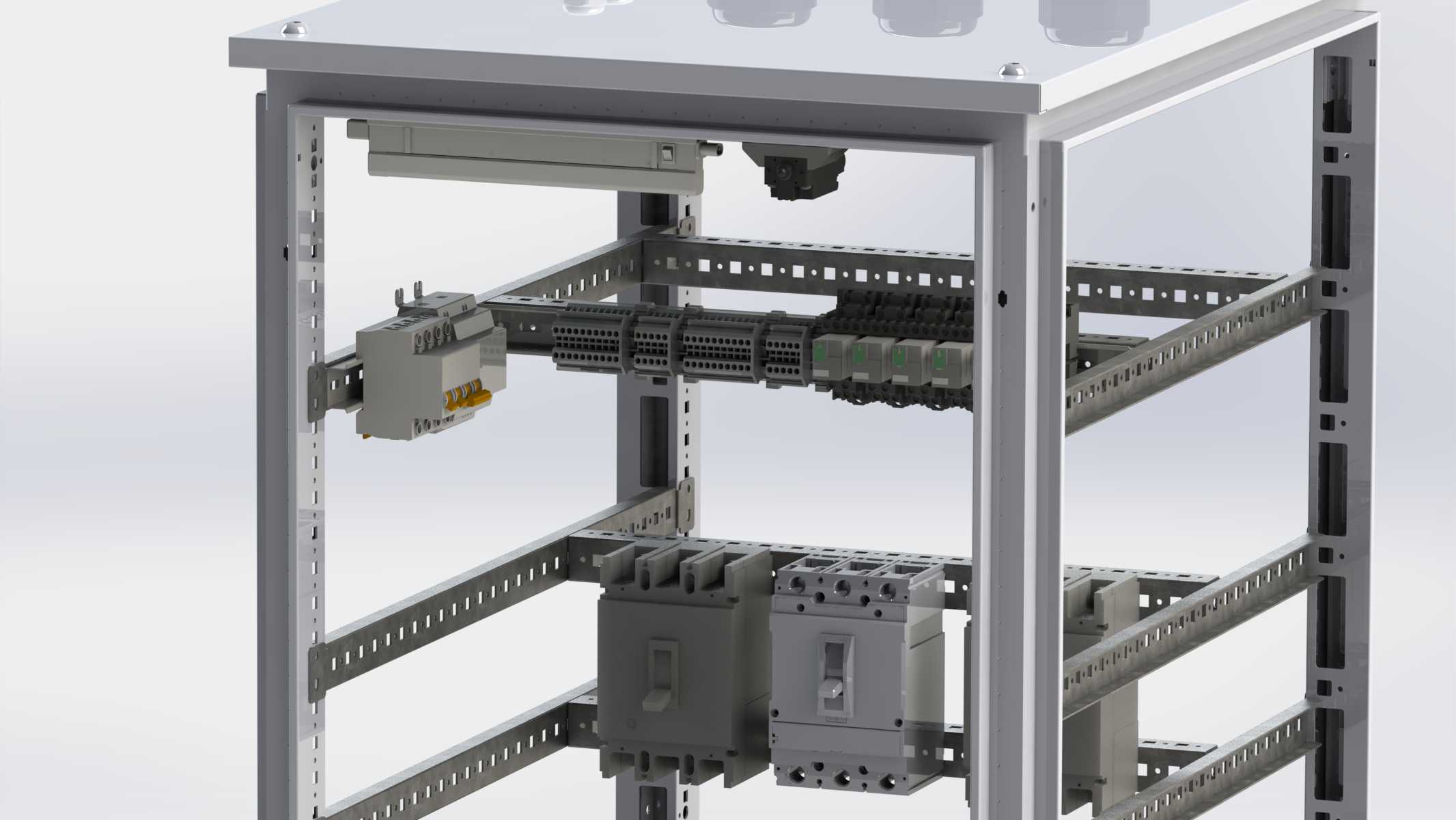

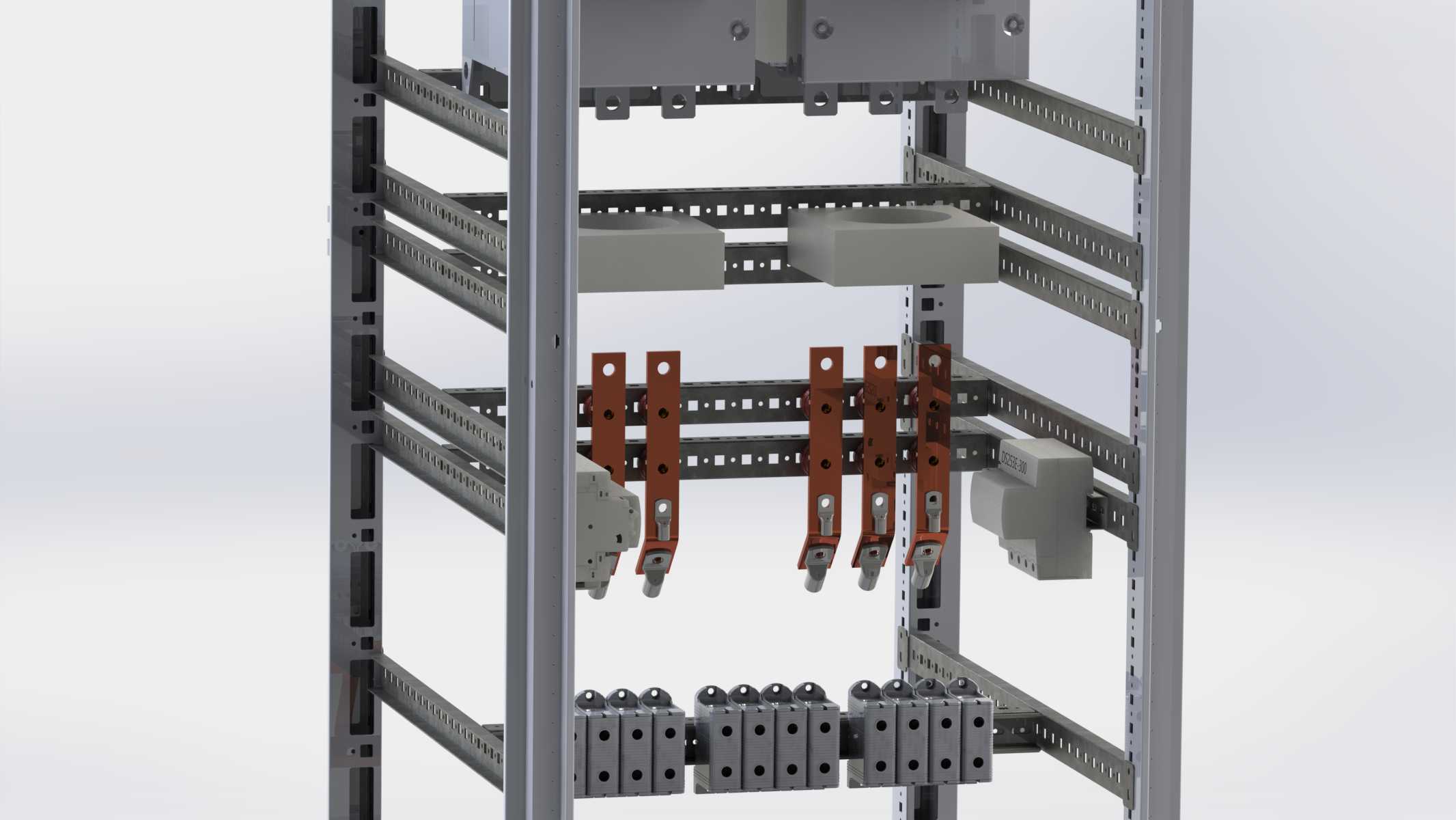

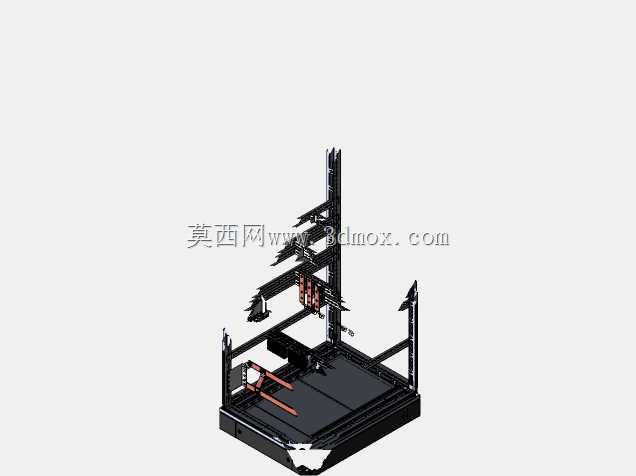

　　设计过程中首先梳理了泵控回路的层级逻辑：最上层柜顶区域布置进线母排与主进线开关，顶部预留的三个电缆格兰头位置对应三相动力进线的接入，同时柜顶的通风结构可以带走柜内元件运行产生的上升热气流，避免热量在柜顶积聚；往下第二层布置控制回路的电源模块与信号隔离元件，这部分元件对电磁干扰敏感度较高，布置在柜体上部远离下部大电流动力回路的区域，可以减少接触器分断时产生的电磁干扰对控制信号的影响；中间核心区域布置两台主泵的主回路元件，包含塑壳断路器、交流接触器、热过载继电器，元件之间的母排连接严格遵循载流要求，不同相序的母排通过绝缘隔板做物理隔离，避免相间短路风险，同时元件的安装高度刚好对应操作人员站立时的视线与操作高度，日常分断操作、故障复位无需借助登高工具；再往下的区域布置电流互感器、二次接线端子排，强电端子与弱电端子通过分隔槽做物理隔离，每个端子位预留清晰的线号标识空间，方便现场接线与后期故障排查；最底部区域布置接地母排与横向的动力出线母排，接地母排直接与柜体框架做可靠电气连接，满足低压配电的接地保护要求，出线母排的位置对应柜底的电缆出线孔，现场接入水泵的动力电缆可以直接从柜底引入连接，减少线缆在柜内的无效走线长度。

　　元件选型上兼容了施耐德、ABB、菲尼克斯、IEK等多个主流工业电气品牌的标准安装尺寸，框架上的安装横梁采用可调节孔位设计，不同品牌的同规格元件无需重新打孔就能直接固定，适配不同项目的元件采购偏好，降低项目的物料适配成本。柜内的走线全部采用标准化的行线槽排布，动力线与控制线分槽敷设，行线槽的盖板采用快拆结构，后期维护更换线缆时无需破坏原有走线结构。柜体的框架采用覆铝锌板材折弯拼接，拼接处通过接地螺栓做等电位连接，整体防护等级满足IP30的室内配电房使用要求，柜门处预留的密封胶条可以减少粉尘进入柜内，适配工业现场多粉尘的使用环境。

　　在实际应用中，这类泵控柜可以直接接入厂区的低压配电系统，根据现场泵组的功率匹配对应规格的元件，既可以实现本地手动启停控制，也可以通过预留的信号端子接入厂区的DCS控制系统实现远程自动控制，热继电器与断路器的保护配置可以在泵组出现过载、短路、缺相故障时快速切断回路，避免水泵电机烧毁，降低生产过程中的设备故障停机风险。设计时充分考虑了后期的维护便利性，每个元件的安装位置都预留了足够的操作空间，更换接触器、继电器等易损元件时无需拆除周边其他元件，单人即可完成维护操作，柜内预留的备用端子位可以满足后期增加传感器、扩展控制功能的需求，无需对柜体结构做大规模改造。
