剖视展示型蜗轮蜗杆减速传动结构

　　在轻工输送、小型自动化生产线、食品包装设备这类对安装空间有严格限制、需要大传动比低转速输出的场景里，蜗轮蜗杆结构的减速装置一直是选型时的高频选项，这套做了半剖视处理的结构模型，刚好把内部啮合关系、轴系支撑布局、壳体安装边界都完整呈现出来，不管是做同类型产品的结构优化，还是做传动方案选型校核，都能拿到很直观的结构参考。从实际使用场景来说，这类单级蜗轮减速结构通常适配小功率动力输入，输入端多连接步进电机、小型异步电机，输出端可以直接对接输送辊筒、小型转盘、间歇送料机构，因为蜗轮蜗杆啮合自带反向自锁特性，在一些需要防止负载倒转的垂直升降、倾角输送工位，不需要额外加装制动结构就能满足安全要求，能省掉不少外围配套件的成本和安装空间。

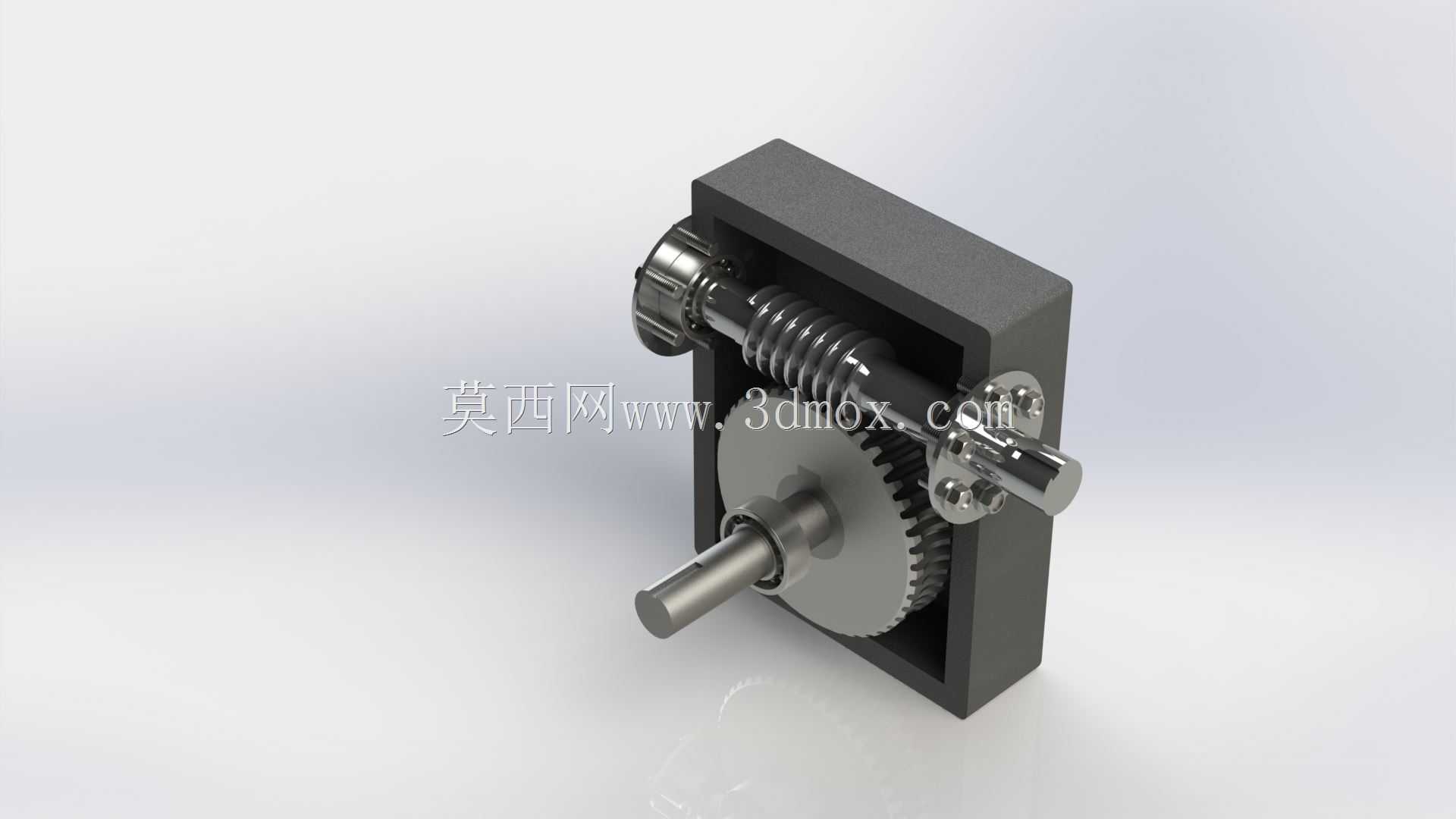

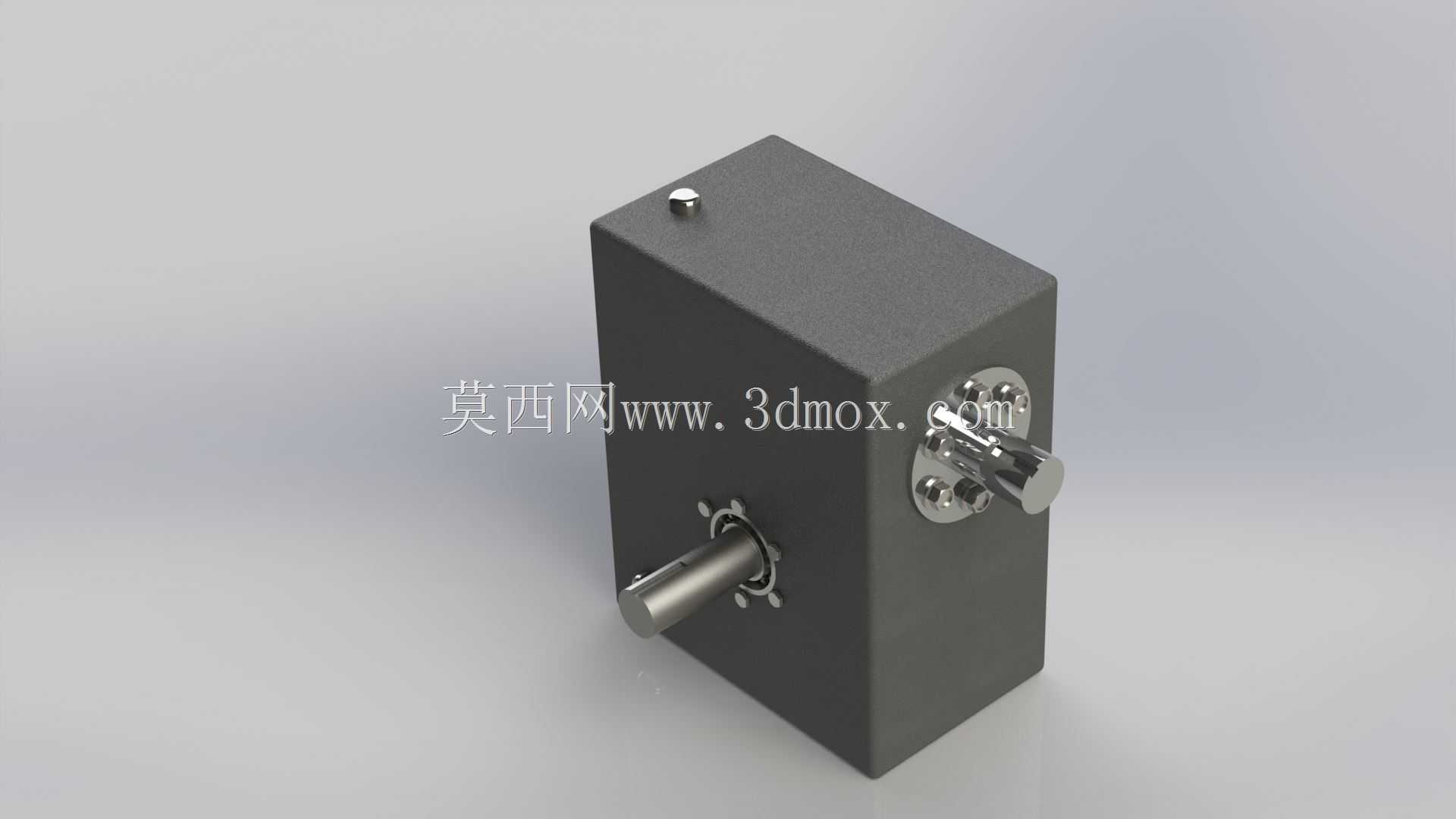

　　看这套结构的设计思路，壳体采用一体式方形箱型结构，剖视面刚好切过蜗轮蜗杆的啮合中心平面，能清晰看到蜗杆轴的两端支撑用了深沟球轴承，轴承外侧预留了密封件安装槽，输入端轴伸做了标准的轴径公差带，方便和电机输出轴通过联轴器直连，不需要额外做转接法兰；蜗轮部分采用轮毂和齿圈分体的设计逻辑，齿圈用耐磨铜合金材质加工，轮毂用结构钢做芯部支撑，既保证啮合面的耐磨性能，又能控制整体材料成本，输出轴和蜗轮轮毂采用平键连接传递扭矩，输出轴的支撑跨距做了合理放大，能承受一定的径向负载，适配直接挂载链轮、同步轮的使用场景。从安装边界来看，方形壳体的四个角预留了沉头安装孔，孔位的中心距按照通用小型减速机的安装尺寸做了适配，

　　输入端和输出轴的轴伸长度控制在合理范围，不会因为轴伸过长导致安装时和周边设备产生干涉，壳体的壁厚按照铸造工艺要求做了均匀过渡，没有出现壁厚突变的结构，不管是做铝合金压铸还是灰铸铁翻砂，都能满足工艺成型要求，不会出现缩孔、浇不足的铸造缺陷。在结构细节处理上，蜗杆的齿形采用渐开线圆柱蜗杆设计，啮合侧隙控制在合理范围，既能保证传动平稳性，又不会因为侧隙过大导致反向传动空程超标，箱体内腔预留了足够的润滑油储油空间，蜗轮齿圈下部刚好浸入油面，运转时能通过齿面带油实现啮合面的自润滑，不需要额外加装复杂的强制润滑系统，日常维护只需要定期更换箱体内的润滑油即可，维护门槛很低。另外这套剖视结构把内部的紧固件、轴承定位台阶、

　　轴用挡圈的安装位置都做了完整还原，做三维建模练习的时候，可以参考这套结构的轴系定位逻辑，学习如何在有限的箱体内空间里合理布置支撑、密封、连接结构，避免出现轴系窜动、密封漏油这类常见的设计问题；做设备选型的时候，也能通过这个模型直观判断这类减速结构的输入输出方向、安装空间占用，提前在整机布局里预留好对应的安装位置，避免后期出现装配干涉。很多刚接触传动结构设计的工程师，容易忽略蜗轮蜗杆的中心距公差对啮合性能的影响，这套模型里壳体的轴承孔同轴度、蜗轮蜗杆安装孔的中心距垂直度都做了符合行业标准的公差预留，在出工程图的时候可以参考这些形位公差的标注逻辑，保证加工出来的零件装配后能实现平稳啮合，不会出现卡滞、磨损过快的问题。还有一点很实用的参考价值，就是这套结构的半剖展示方式，在做产品方案汇报、设备说明书配图的时候，可以直接借鉴这种剖视角度，既能展示设备外观，又能把内部核心传动结构清晰呈现出来，不用额外做爆炸图就能让非技术背景的客户看懂结构的传动原理。
