传动比10行星斜齿轮箱结构设计

　　在自动化生产线、伺服驱动工位、精密输送设备这类对传动精度、输出扭矩有明确要求的场景里，行星斜齿轮箱是动力匹配环节的核心部件，这套传动比10的行星斜齿轮结构，正是针对中低减速比、高刚性输出需求开发的传动单元。不同于常规直齿行星结构，斜齿啮合的设计从根源上降低了传动过程中的齿面冲击，运行时的啮合重叠系数更高，既能在同等箱体体积下传递更大扭矩，也能有效抑制高速输入端带来的振动与噪音，适配伺服电机、步进电机这类对传动背隙有严格要求的动力源。

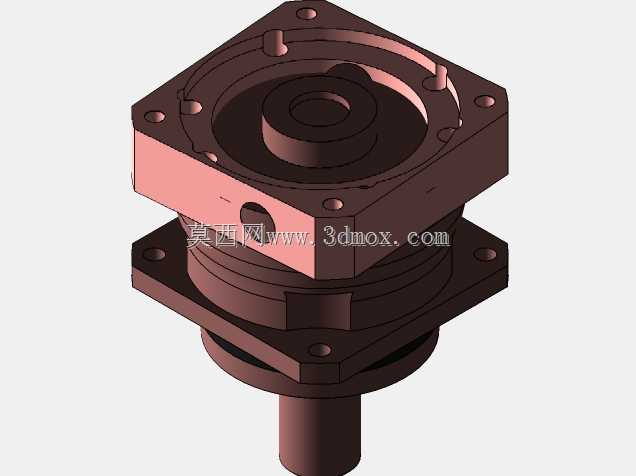

　　从结构设计逻辑来看，这套齿轮箱采用方形法兰安装的接口形式，输入端与输出端的安装基准做了同轴度公差约束，输入端内孔适配常规伺服电机输出轴的配合公差，通过止口定位保证电机轴与太阳轮的同轴度，避免装配后出现偏载导致的齿面异常磨损。内部轮系采用经典的NGW行星结构，太阳轮输入、行星架输出、内齿圈固定的传动路径，刚好实现10的固定传动比，行星轮采用均布设计，三个行星轮同时参与啮合，将输入扭矩分流传递后汇总到输出轴，大幅提升了整体承载能力，斜齿的螺旋角经过匹配计算，既保证啮合重合度在合理区间，也避免轴向力过大导致轴承负载超标。

　　安装边界方面，箱体上下两层方形法兰的安装孔位采用对称分布设计，适配行业内通用的安装尺寸规范，不管是直接固定在设备安装面板上，还是和其他传动单元串联拼接，都不需要额外做转接板加工。输出轴采用实心轴结构，轴伸长度、键槽尺寸都匹配常规负载连接要求，可直接通过联轴器连接负载辊筒、转盘、丝杆等执行部件，也能通过加装同步轮、齿轮实现动力的二次分配。箱体的分层结构设计充分考虑了装配工艺性，内齿圈与箱体的配合采用过盈定位加销钉防转的结构，既保证内齿圈在承受大扭矩时不会发生周向转动，也方便后期拆解维护更换磨损的轴承与齿轮件。

　　实际应用中，这类传动比10的行星斜齿轮箱常被用在包装机械的分度工位、自动化装配线的顶升旋转机构、数控机床的刀库驱动单元，以及物流分拣线的分流摆轮驱动部位。在这些场景里，齿轮箱既要匹配伺服电机的高转速输入，也要保证输出端的转动精度，避免工位定位出现偏差，同时还要承受频繁启停带来的冲击载荷。设计过程中对箱体的壁厚做了针对性加强，安装法兰的根部做了圆角过渡处理，避免长期受交变载荷出现应力开裂，轴承选型上输入端采用深沟球轴承承受径向力，输出端采用成对角接触轴承同时承受径向与轴向载荷，保证输出轴的刚性，在承受悬臂负载时不会出现过大的挠度变形。

　　轮系的润滑腔做了密封结构设计，输入端与输出轴部位都采用骨架油封做动密封，箱体结合面采用密封胶加O型圈的静密封结构，既可以填充润滑脂实现终身免维护的使用需求，也能防止设备运行过程中车间的粉尘、切削液进入箱体内部，加速齿轮与轴承的磨损。齿轮的材质选用常规的合金结构钢，经过渗碳淬火处理后齿面硬度达到使用要求，芯部保持足够的韧性，既能承受大扭矩下的接触应力，也能吸收启停瞬间的冲击载荷，避免断齿故障。内齿圈同样采用合金钢材质，内齿加工后做氮化处理，保证齿面的耐磨性，和行星轮、太阳轮的硬度做了梯度匹配，延长整套轮系的使用寿命。

　　在做三维结构建模时，所有配合面的公差、安装孔的位置度都做了参数化约束，修改安装尺寸或者传动比参数时可以直接通过参数调整快速生成新的结构，不需要重新绘制每个零件。整体结构没有冗余的设计，所有特征都服务于传动功能与安装需求，箱体外部的凸台结构既做了加强筋提升刚性，也预留了透气塞、油标的安装位置，方便在不同使用场景下根据需求加装配件。输出轴的轴肩尺寸做了严格的限位设计，保证轴承内圈的定位精度，行星架的行星轮轴孔采用位置度公差约束，保证三个行星轮和太阳轮、内齿圈的啮合间隙均匀，避免出现个别轮齿负载过大的情况。
