塑料袋机轴抗弯支撑改造结构

　　这套轴抗弯结构是针对软包装制袋设备的辊轴挠度问题开发的改造组件，核心应用场景是连续运行的塑料袋生产线上，长径比偏大的送料辊、牵引辊在长期带料运行中出现的中部挠曲变形问题。在常规塑料袋生产工况下，辊轴需要持续牵引多层复合塑料膜料，当设备适配更宽幅的袋型规格时，原有辊轴的支撑跨距随之增大，辊身中部在膜料张紧力、自身重力的长期作用下会出现微米级的下挠，直接导致膜料走偏、张力不均、封边错位等批量质量缺陷，这套支撑结构就是为了抵消这类挠曲变形设计的附加支撑组件。

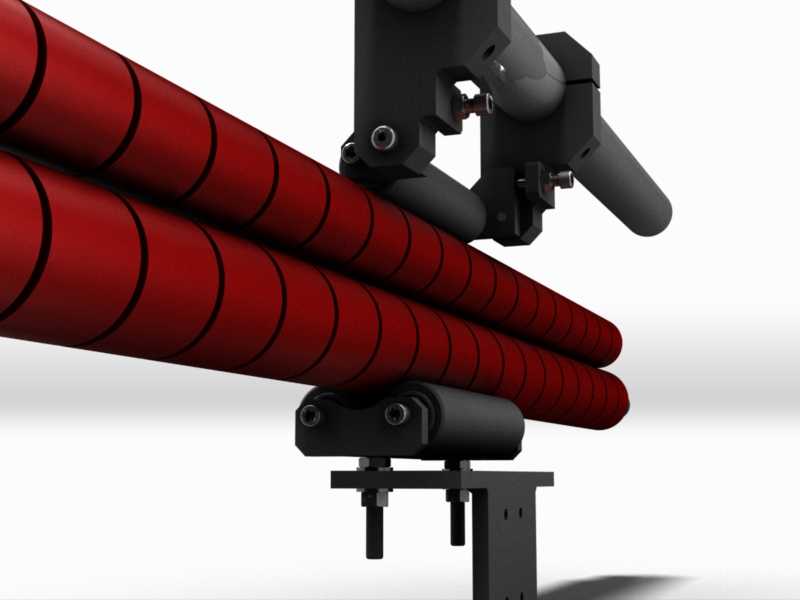

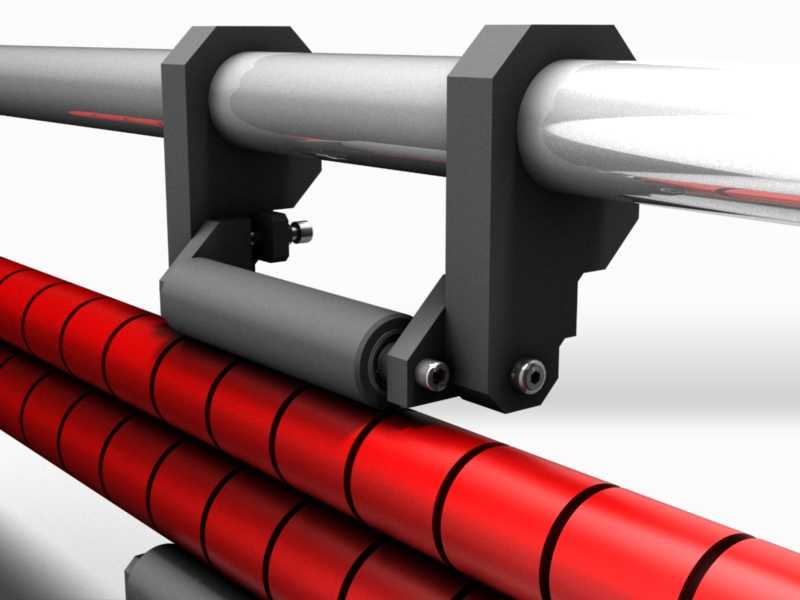

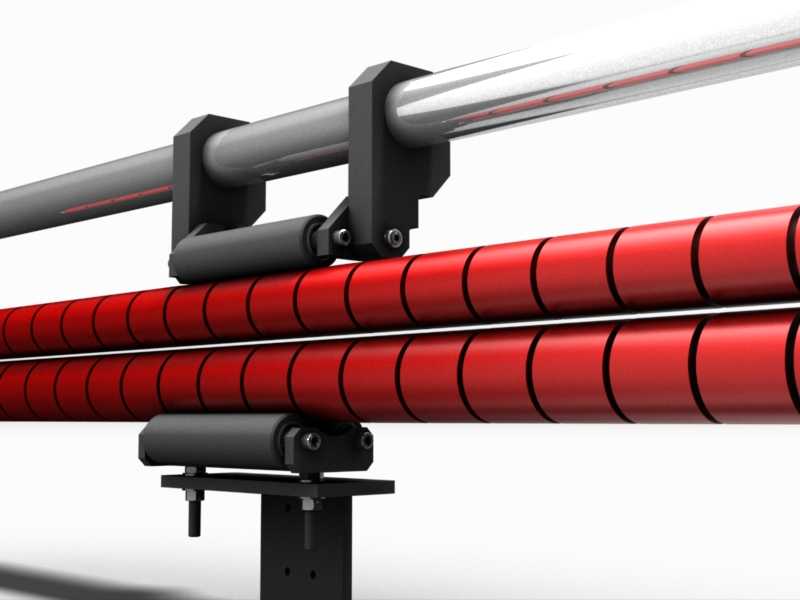

　　从功能特性上看，这套结构采用上下对置的支撑布局，上方的夹持座固定在设备的固定横梁上，通过快拆式抱夹结构抱紧上方的固定导向轴，作为整个支撑组件的安装基准；下方的支撑辊组件直接抵接在下方工作辊的辊身中部，通过滚动接触的方式为工作辊提供中部支撑点，将原本的简支梁受力结构改为带中间支撑的连续梁结构，可将辊身中部的最大挠度降低70%以上，完全适配宽幅膜料生产时的辊轴刚度要求。支撑辊采用包胶辊面设计，邵氏硬度控制在65-70A区间，既可以保证和金属辊身的接触贴合度，又不会划伤辊面或者蹭脏膜料表面，滚动轴承内置在支撑辊两端，运行阻力小，不会对工作辊的正常转动造成额外负载。

　　设计过程中首先核算了不同幅宽下工作辊的挠曲量，根据最大张紧力工况下的变形曲线确定中间支撑的最优布置位置，避开膜料走料的有效幅面区间，同时保证支撑力的作用点正好对应挠度最大的辊身中部位置。安装接口的设计充分考虑了旧设备改造的兼容性，上方的抱夹结构采用开口式设计，不需要拆卸原有设备的横梁和导向轴，只需要松开抱夹的紧固螺栓就可以调整整个支撑组件的轴向位置，适配不同宽度规格的膜料生产需求；下方的支撑座设置了细牙调节螺杆，可以精确调整支撑辊和工作辊之间的接触压力，既保证支撑有效，又不会因为压合力过大导致工作辊出现额外的弯曲应力，调节到位后通过锁紧螺母锁死位置，避免设备运行过程中出现松动移位。

　　外形尺寸方面，整套组件的轴向总宽度控制在120mm以内，安装后不会占用过多的膜料走料空间，支撑辊的辊身长度为80mm，接触应力分布均匀，不会在工作辊表面形成压痕；安装边界上，上方抱夹适配直径30mm的标准圆形导向轴，下方支撑辊的调节行程为20mm，可以适配直径40-60mm范围内的工作辊支撑需求，不需要对原有设备的主体结构进行焊接、打孔等二次加工，所有安装固定都通过紧固件完成，改造施工可以在设备日常换型的停机间隙完成，不需要长时间停产作业。

　　结构细节上，所有承力部件都采用45号钢加工制作，表面做发黑防锈处理，紧固件采用标准内六角圆柱头螺钉，方便日常维护拆装；支撑辊的内置轴承采用双面密封深沟球轴承，自带润滑脂，在制袋车间的多粉尘环境下可以长期免维护运行，不会因为粉尘进入出现卡滞问题。整个组件的受力路径经过反复校核，抱夹夹紧力、支撑辊压合力、工作辊负载力之间形成稳定的受力闭环，不会对原有设备的导向轴造成额外的偏心负载，长期运行不会出现导向轴变形、固定座松动等问题。在实际工况验证中，加装这套支撑结构后，宽幅膜料生产时的走料偏移量可以控制在0.2mm以内，完全满足厚膜、复合膜等对张力稳定性要求高的袋型生产需求，解决了旧设备升级宽幅规格时的辊轴刚度不足痛点。
