做气动系统配套设计快十二年,经手的气源处理元件少说也有上百款,这次还原的这款膜片式调压阀,是中小流量气动回路里最常用的压力调节部件,常见于轻工包装线、小型机床气动夹具回路、实验室气路分配台这类对输出压力稳定性有要求的场景。不同于直动式溢流阀的硬密封结构,这款阀采用膜片作为压力反馈敏感元件,响应速度比活塞式调压阀快30%左右,特别适合出口压力波动要求控制在±5%以内的工况。从结构拆解来看,上部的膜片腔是整个阀的压力反馈核心,膜片边缘被上下阀盖通过周向均布的内六角螺钉压紧密封,不需要额外加装密封垫片,靠膜片自身的橡胶形变就能实现静密封,这种设计的好处是装配工序少,后期维护更换膜片时不需要清理密封面的残胶,只要按对角顺序松开螺钉就能开盖。

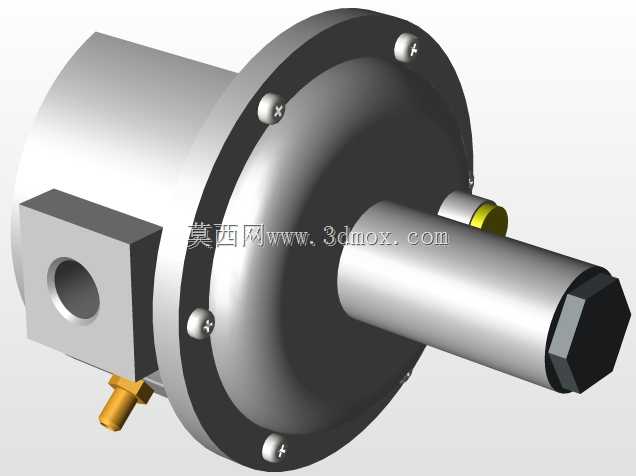

膜片中心的压盘连接下部的阀芯推杆,推杆和阀座之间的密封采用软质密封圈,避免长期动作出现磨损内漏。阀体侧面的侧向接口是压力输入口,下部的金色快插接头是溢流排气口,当出口压力超过设定值时,膜片向上形变带动推杆上移,多余的压缩空气就会从溢流口排出,稳定输出端压力。前端伸出的轴段是压力调节端,端部的六角结构可以配套旋钮或者锁紧螺母,方便现场操作人员根据实际用气压力调整弹簧预紧力,调整完成后可以通过锁紧螺母固定位置,避免设备运行过程中振动导致压力漂移。做三维建模的时候,首先要确认安装边界:阀体的圆形法兰端外径是常规的通径配套尺寸,侧向接口的中心高和同通径的其他气源处理元件保持一致,方便在汇流板上并排安装,不需要额外做转接支架。
建模时要注意膜片的形变余量设计,膜片的有效作用直径要和调压弹簧的刚度匹配,避免出现压力调节死区——也就是弹簧预紧力调整到一定范围后,出口压力不再随旋钮转动线性变化的问题。周向布置的紧固螺钉要注意数量和间距,既要保证膜片边缘的密封压力均匀,又不能因为螺钉过密导致阀盖壁厚不足,拧紧时出现阀盖变形。侧向的输入接口采用标准管螺纹,建模时要留够螺纹拧入的深度,同时接口内部的流道要做平滑过渡,避免直角流道产生压损,根据实测数据,流道做R2圆角过渡后,阀的额定流量下压力损失可以降低12%左右。溢流口的快插接头采用标准快插接口尺寸,配套常用的6mm气动软管,现场接管时不需要额外套丝,直接插气管就能完成连接,适合快换场景。这款阀的实际使用场景里,很多时候是和空气过滤器、油雾器组成气源处理三联件,所以建模时特意把两端的连接尺寸做成和同规格三联件可互换的参数,用户选型时可以直接替换同通径的其他品牌产品,不需要更改安装板的开孔位置。结构设计上,膜片下方的复位弹簧刚度要经过匹配计算,当输入压力在0.1-1.0MPa范围波动时,出口压力的偏差要控制在允许范围内,同时要考虑低温工况下橡胶膜片的硬度变化,弹簧的预紧力要留够余量,避免低温时膜片变硬导致压力控制精度下降。建模过程中,所有的运动部件都要做干涉检查:推杆上下动作的行程要和膜片的最大形变行程匹配,不能出现膜片被拉裂或者推杆顶死的情况;阀盖和膜片之间的腔室要留够足够的容积,避免压力反馈过于灵敏导致阀出现频繁振荡,
也就是现场常说的“压力喘气”现象。另外,阀体的材质采用压铸铝合金,表面做阳极氧化处理,建模时要注意压铸工艺的拔模斜度,所有的外壁面都留了1.5度的拔模角,内壁流道的拔模斜度不小于1度,方便压铸脱模,同时减少后期机加工的余量。端部的六角调节部位尺寸符合标准扳手的开口尺寸,现场调整时不需要专用工具,用普通活动扳手或者开口扳手就能操作。很多新手建模的时候容易忽略溢流口的位置设计,这款阀的溢流口朝向斜下方,避免排气时带出的冷凝水或者油污喷到周边的电气元件上,这个细节是现场运维多年总结出来的经验,之前有不少阀把溢流口朝上或者朝侧面,时间长了排气带的水漏到下方的传感器上,导致电气故障。整体装配完成后,整个阀的重心在法兰安装面的中心线上,安装到汇流板上之后不会出现偏载,长期使用不会因为振动导致连接螺纹松动。
