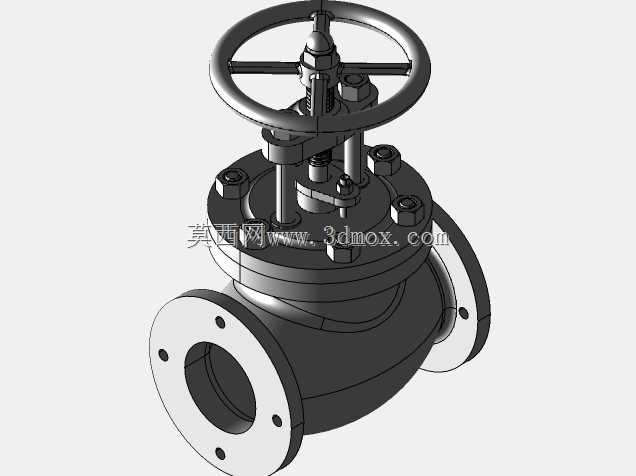

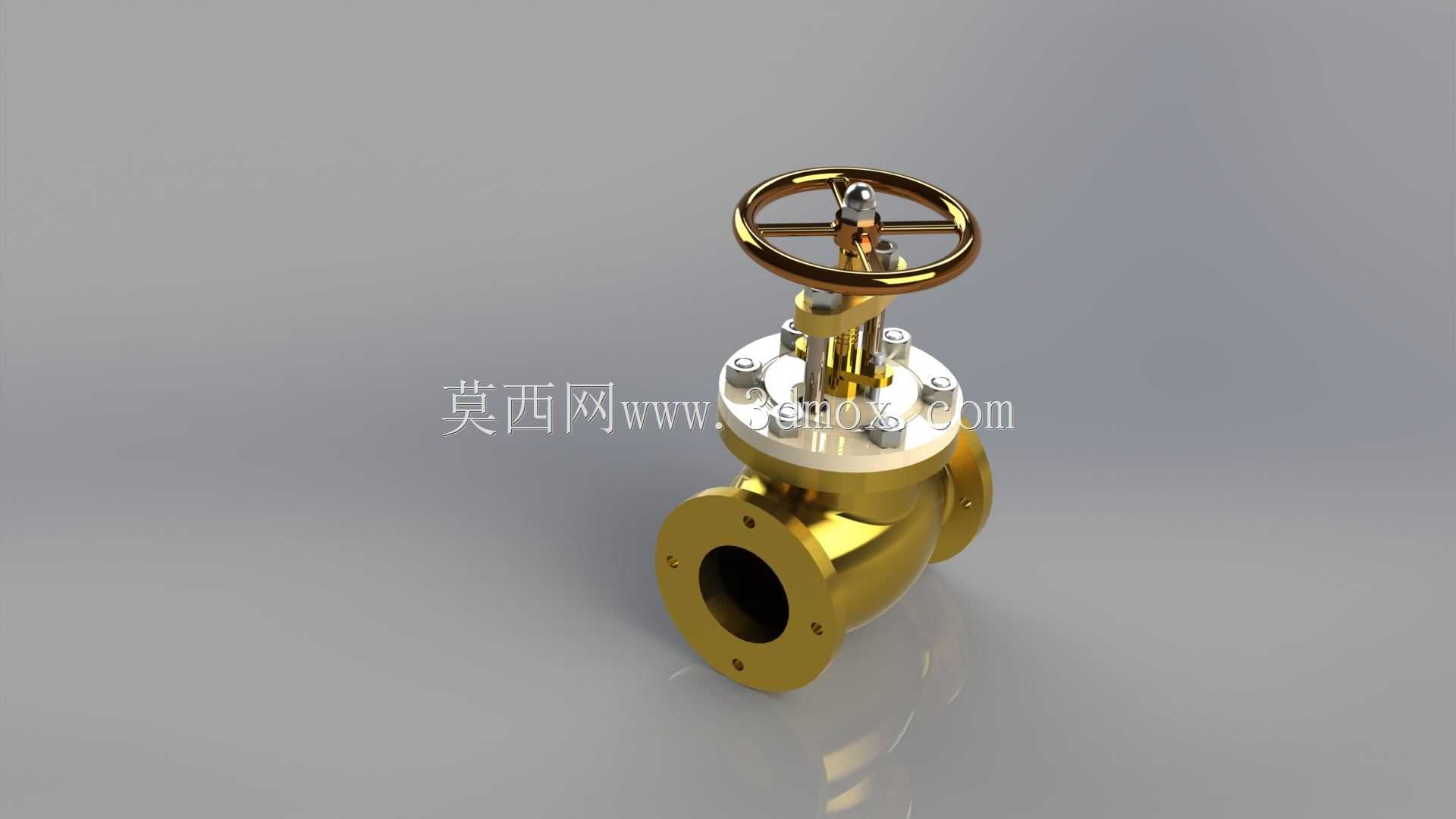

黄铜法兰式手动截止阀结构设计

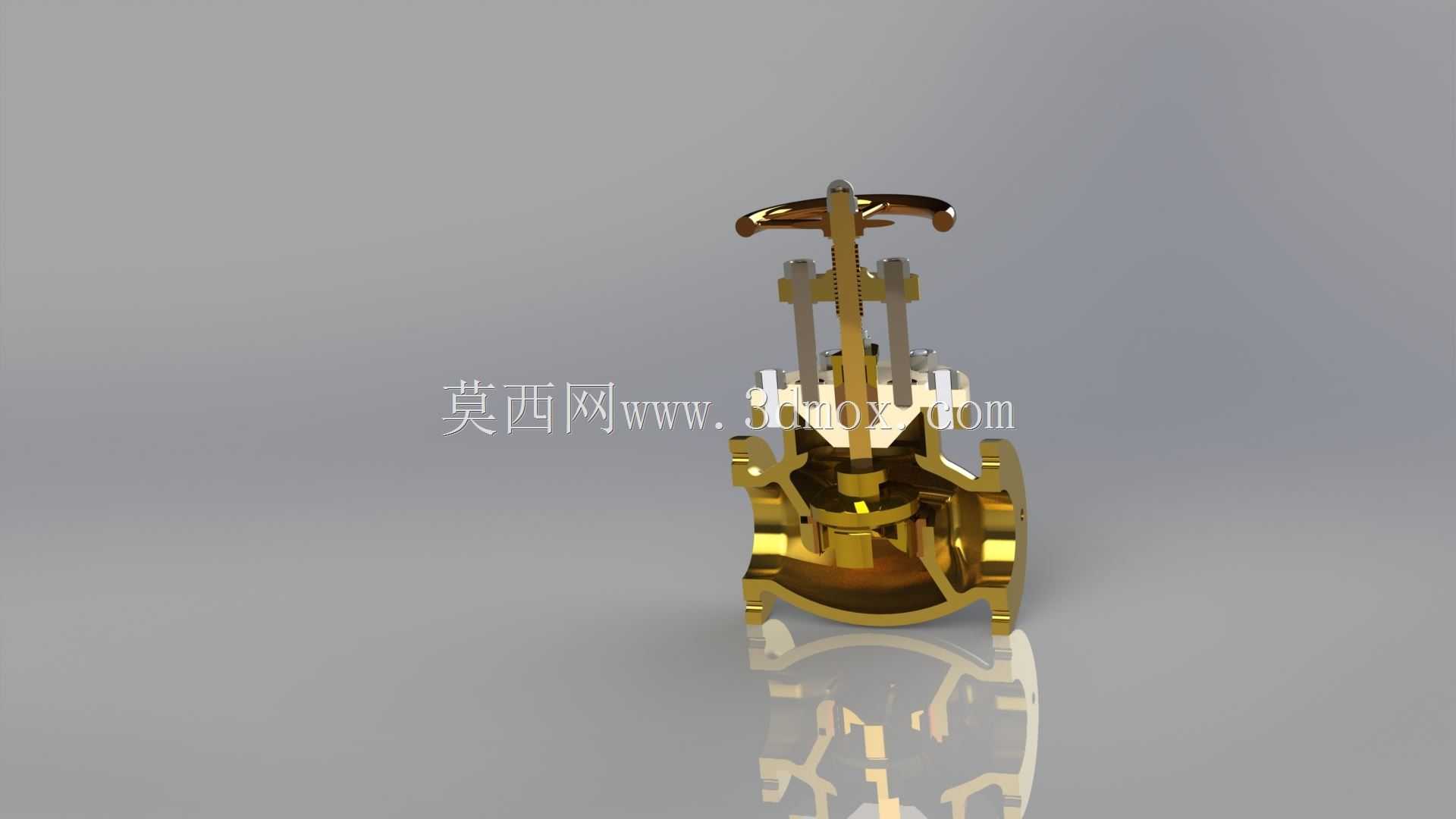

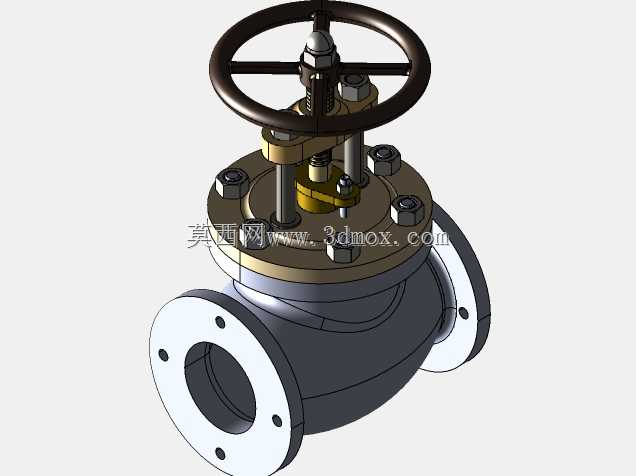

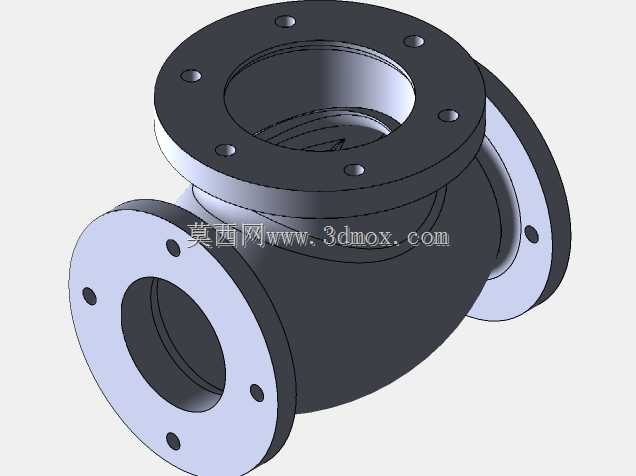

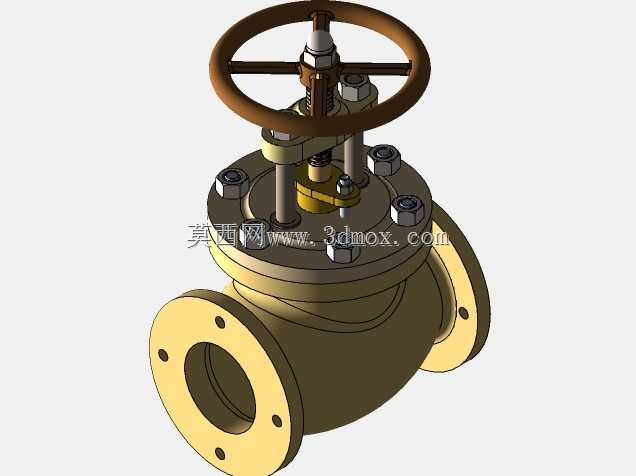

　　这款手动截止阀的三维结构设计，核心围绕中低压工业流体管路的截断控制需求展开，在化工、暖通、给排水、小型蒸汽输送等场景中，这类阀门主要承担管路介质的通断调节功能，相比同通径的闸阀，它的密封面受介质冲蚀磨损更小，启闭过程中阀瓣行程短，密封可靠性更有优势，适合需要频繁启闭、对截断密封性有要求的管路节点。从结构设计逻辑来看，阀体采用黄铜材质一体铸造成型，流道采用直通式S型流线设计，能够有效降低介质流经阀体时的局部阻力，减少管路压损，同时黄铜材质本身的耐腐蚀性、抗锈性能够适配水、低压蒸汽、无强腐蚀性油品等多种常见工业介质，也能避免长期使用后阀体内部锈蚀卡滞的问题。连接端采用标准法兰结构，法兰盘上均匀分布螺栓安装孔，

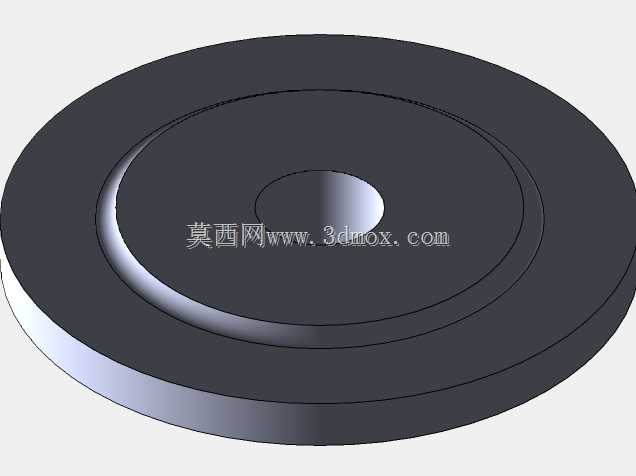

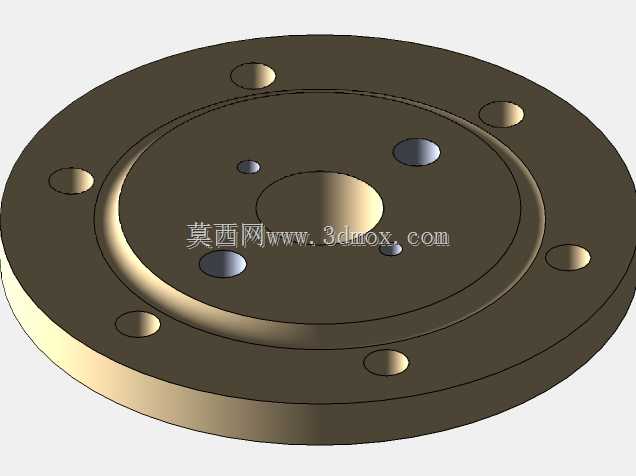

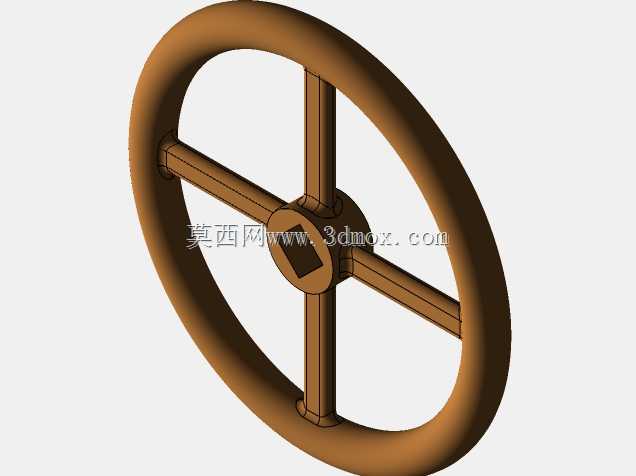

　　安装时可通过法兰垫片配合螺栓紧固实现与管路的密封连接，这种连接方式的承压能力比螺纹连接更强，安装拆卸也更方便，适合DN50-DN100区间的中口径管路使用，安装时需要注意阀体上标注的介质流向箭头，必须保证介质从阀瓣下方进入阀腔，也就是“低进高出”的流向，否则会大幅增加启闭力矩，同时影响密封面的使用寿命。上部的操作结构采用手轮驱动，手轮为轮辐式结构，边缘做了圆弧滚花处理，手动操作时摩擦力足够，不需要额外加力杆就能实现可靠启闭，阀杆采用明杆设计，启闭过程中阀杆会随手轮转动上下升降，操作人员可以直接通过阀杆的伸出长度判断阀门的开度状态，避免误操作。阀盖与阀体之间采用螺栓紧固连接，中间加装密封垫片防止介质外漏，

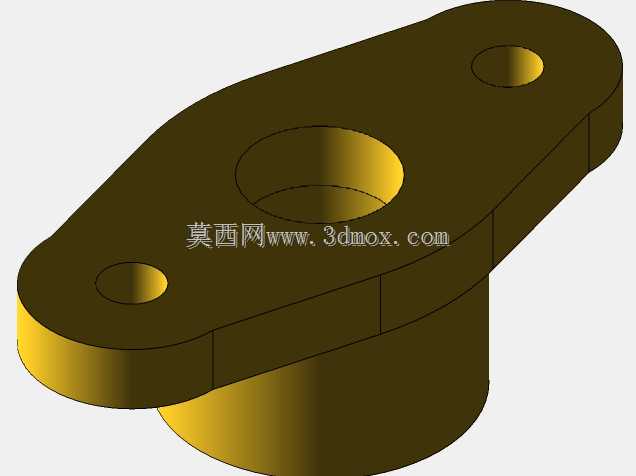

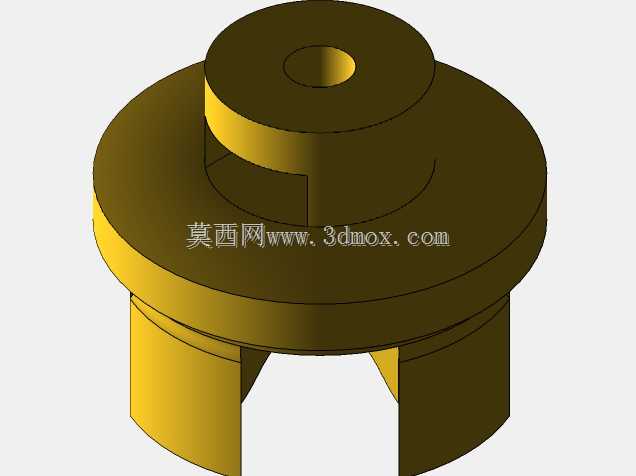

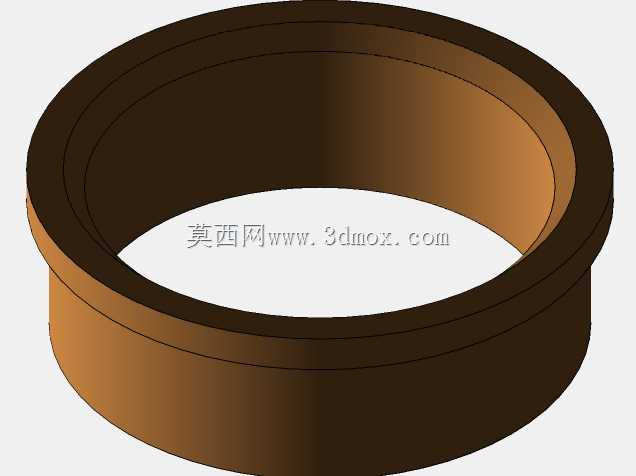

　　阀杆穿出阀盖的位置设置了填料密封结构，通过填料压盖压紧柔性填料实现动密封，长期使用如果出现外漏，只需要均匀拧紧填料压盖的螺栓就能补偿填料磨损，不需要拆解整个阀门，维护成本很低。阀瓣与阀杆采用活动连接结构，关闭过程中阀瓣可以自动贴合密封面，补偿阀杆与阀座的微小同轴度误差，避免密封面出现偏磨，密封面采用堆焊耐磨合金的设计，硬度更高，抗冲蚀能力更强，能够承受频繁启闭带来的磨损，保证长期使用后的截断密封性。在安装边界上，这款阀门的整体结构长度符合行业通用法兰阀门尺寸标准，手轮的最大回转半径预留了足够的操作空间，安装时不需要额外预留过大的检修空间，手轮的安装高度距离阀体中心的尺寸符合人工操作的舒适区间，不需要登高或者俯身就能完成启闭操作。

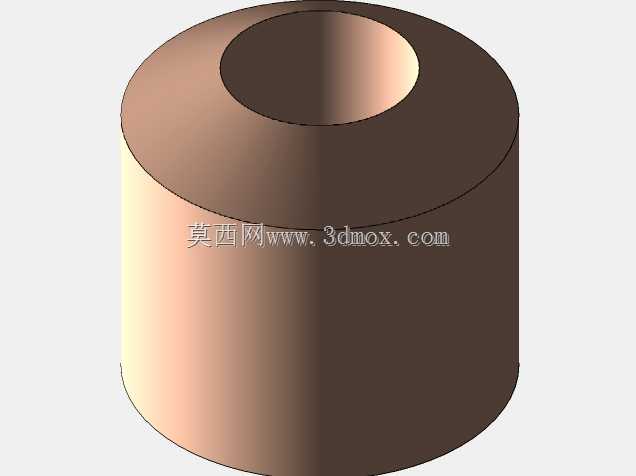

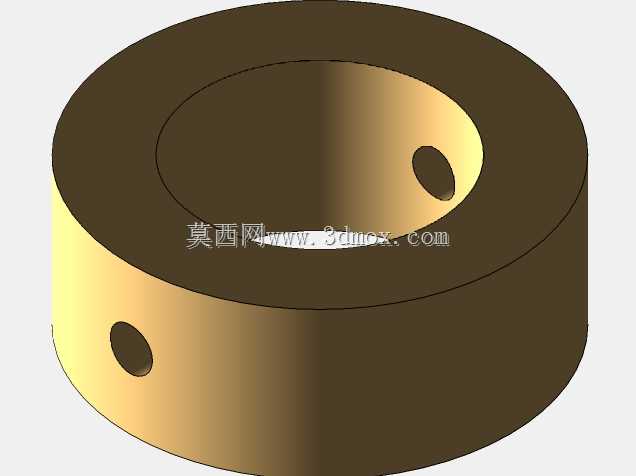

　　设计过程中对各个部件的配合公差做了严格控制，阀杆与阀盖导向套之间采用间隙配合，既保证阀杆升降顺畅无卡滞，又不会因为间隙过大导致阀杆晃动影响密封对中；法兰盘的密封面采用凸面结构，能够适配市面上绝大多数标准法兰垫片，不需要定制特殊密封件；阀体的壁厚经过强度校核，能够承受1.6MPa的公称压力，满足常规中低压管路的使用要求。另外，整个阀门的所有可拆卸部件都采用标准件连接，螺栓、螺母、填料等易损件都可以直接采购同规格标准件替换，后期运维的配件通用性很强，不需要专门定制配件，能够有效降低设备全生命周期的维护成本。在实际管路布局中，这类截止阀通常安装在换热器进出口、泵组出入口、分支管路节点、设备检修段前端等位置，既可以做完全截断的检修阀使用，也可以通过调节阀瓣开度实现小范围的流量调节，不过不建议长期在节流状态下使用，否则高速介质会持续冲蚀阀瓣密封面，导致密封失效。建模过程中还原了所有零部件的装配关系，包括阀杆梯形螺纹的啮合结构、填料压盖的压紧间隙、法兰螺栓孔的位置度、手轮与阀杆的键连接结构，能够直接用于装配干涉检查、安装模拟、工程出图，也可以作为管路系统三维布管的通用阀件模型调用，匹配不同工业场景的管路设计需求。
