工业级卧式微粉研磨处理设备结构设计

　　这套微粉处理设备的三维结构设计，核心围绕非金属矿、化工原料、食品添加剂等领域的超细粉体加工需求搭建，整体采用卧式主机搭配操作检修平台的一体化布局，适配连续化工业生产的现场安装工况。从结构排布来看，主机筒体沿水平方向架设，一端连接驱动电机总成，通过联轴器直连内部转子组件，减少传动环节的功率损耗，筒体上部设置进料斗，待加工物料从进料口进入研磨腔后，在转子带动的研磨介质冲击、剪切、研磨作用下完成微粉化处理，成品从筒体侧部的出料口排出，可直接对接后续的风选、筛分或输送工序。

　　设计阶段优先考虑了设备运维的便捷性，筒体上部开设多段快开式检修门，日常更换研磨介质、检查内部衬板磨损情况时，无需整体拆解筒体，操作人员可通过配套的钢构检修平台直达各检修点位，平台采用花纹钢板铺设踏步面，搭配双立柱扶手与防滑踏步梯，梯段角度设置为45度，符合工业操作平台的安全规范，平台支腿采用可调式地脚结构，可适配现场地面不平整的安装场景，降低基础施工的精度要求。

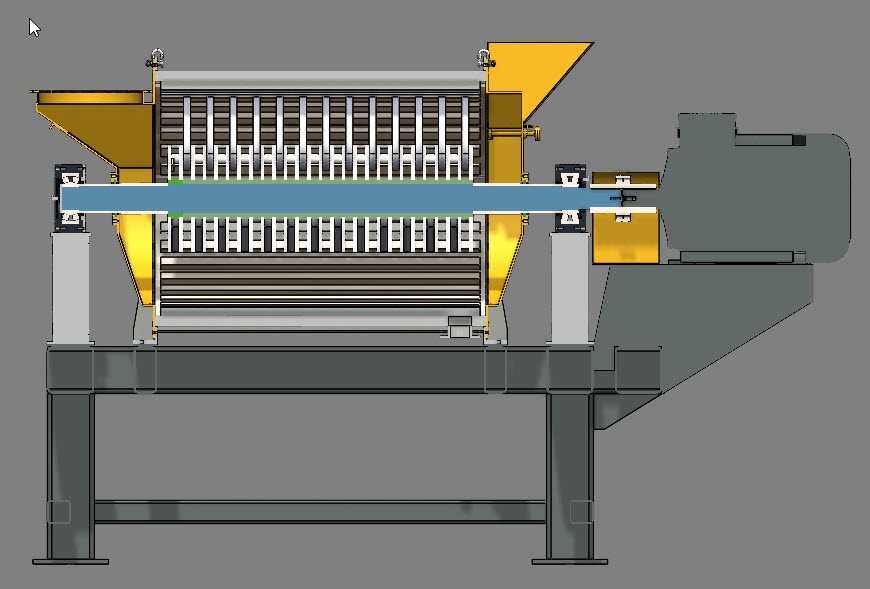

　　主机的支撑底座采用型钢焊接框架结构，经过时效处理消除焊接应力，避免长期运行过程中出现结构变形，驱动端与筒体端的轴承座采用分体式安装设计，便于后期轴承维护更换，电机侧设置独立的安装调整座，可通过调节螺栓调整皮带或联轴器的张紧度，保证传动系统的运行稳定性。筒体内部的衬板采用分段式模块化设计，不同磨损位置可单独更换高耐磨材质衬板，降低设备的全生命周期运维成本，转子组件做动平衡校正，保证设备在高转速运行工况下的振动值控制在允许范围内，减少对厂房基础的动载荷影响。

　　从安装边界来看，整套设备含平台的总长度控制在六米范围内，宽度约两米二，主机筒体中心高度距安装地面约一米六，检修平台的操作面高度距地面一米二，扶手高度一米一，完全符合工业设备人机工程学的操作要求，进料斗的顶部进料口高度距地面约两米四，可适配人工倒料或自动喂料机的对接高度，出料口的中心高度距地面约四十公分，可直接对接螺旋输送机或气力输送管道的进料端，无需额外增设过渡接料结构。

　　在功能适配性上，该设备可根据不同物料的微粉化粒度要求，调整转子转速、研磨介质填充率以及衬板的沟槽结构，针对硬度较高的矿粉类物料，可在筒体内壁加装高铬合金耐磨衬板，针对热敏性物料，可在筒体夹套内通入冷却介质，控制研磨过程中的腔体温升，避免物料受热变质。设备的整体结构设计充分考虑了工业现场的空间限制，所有外露的旋转部件均设置安全防护罩，电机接线端预留防爆接线盒安装位，可适配有防爆要求的化工生产车间安装使用。

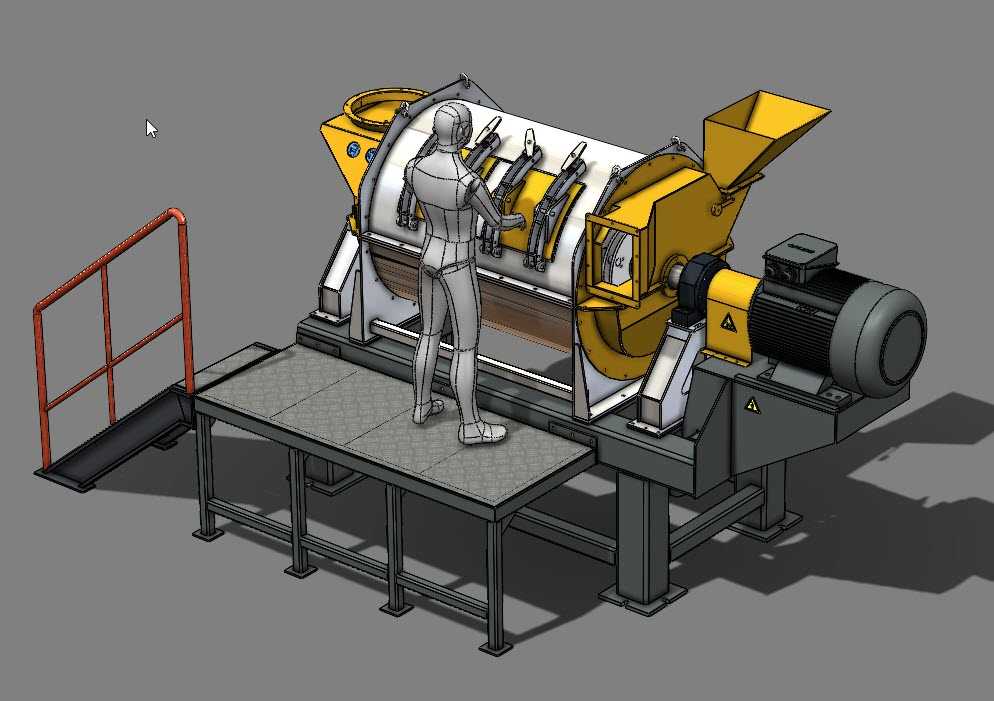

　　建模过程中对所有连接螺栓、密封件、轴承等标准件均采用实际选型的标准模型搭建，各部件的装配间隙、运动干涉均经过模拟验证，可直接用于生产图纸的转化输出，也可作为粉体加工生产线的布局设计参考，帮助设计人员快速完成整线的设备排布与空间校核，减少现场安装阶段的管线、设备碰撞问题。
