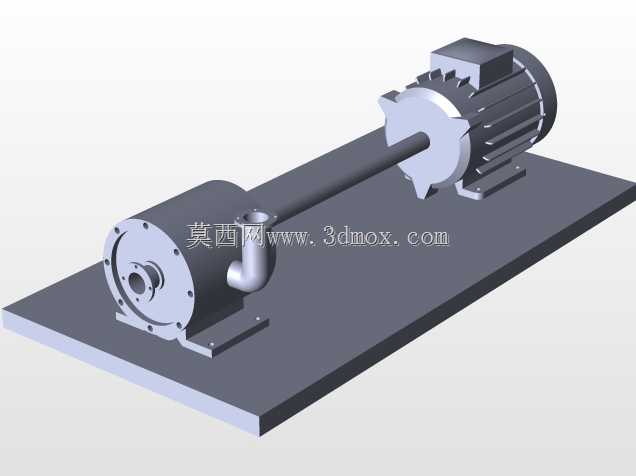

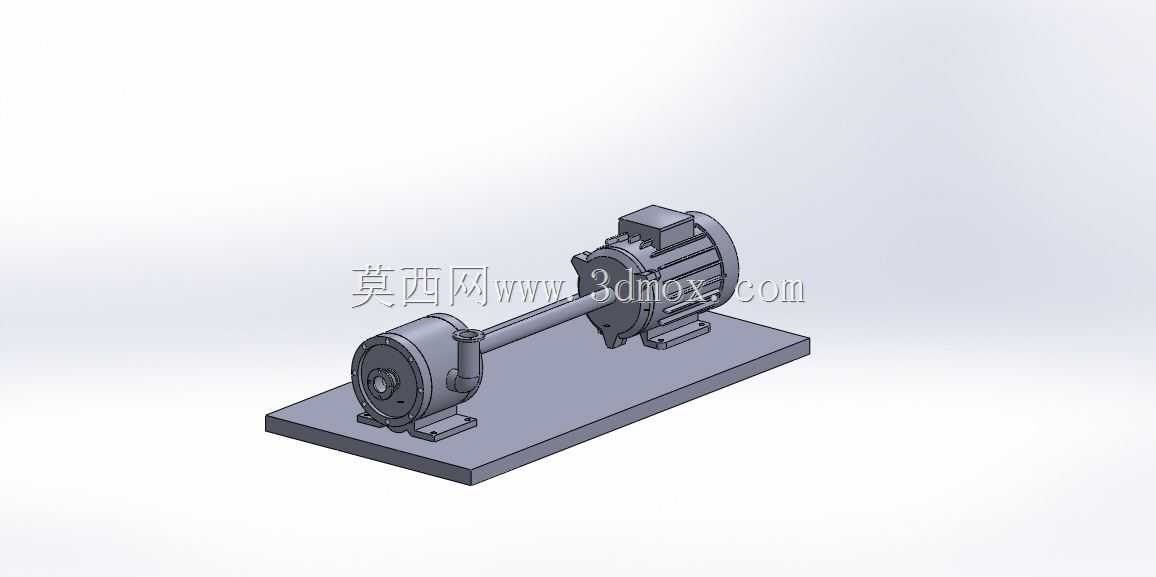

电机直联式单级离心泵结构设计

　　在中小流量流体输送场景里，这类直联式离心泵的应用覆盖范围极广，从普通循环水系统、小型工艺流体增压到实验室介质输送单元都能见到它的身影，区别于带联轴器分体安装的大型离心泵，这种电机与泵头通过加长轴直连的结构，省去了联轴器找正的大量安装工作量，也大幅压缩了整机的轴向安装尺寸，对安装空间局促的撬装设备、小型机组配套场景适配性极强。

　　从实际用途来看，这款泵的设计定位是清洁低压流体输送，泵体流道采用的是单级闭式叶轮结构，相比开式叶轮它的容积效率更高，适合输送不含大颗粒杂质的水、低粘度油品或者其他理化性质接近水的介质，在常规工况下运行时，叶轮的水力型线经过圆弧过渡处理，能减少流体在流道内的涡流损失，泵壳采用的是蜗壳式结构，能够顺畅收集叶轮甩出的介质，同时将流体的部分动能平稳转化为压力能，降低出口段的流动阻力。

　　设计过程中最先敲定的是动力端与泵头的同轴度控制方案，因为直联结构没有联轴器来补偿径向与角向偏差，所以泵头的轴承座安装止口、电机的前端盖止口、共用底座的安装定位面，三个基准的同轴度公差需要控制在0.02mm以内，否则运行时会出现轴系跳动过大、机械密封过早磨损的问题。泵头侧的密封结构选用的是内置式机械密封，相比填料密封它的泄漏量更小，不需要频繁调整压盖松紧，日常维护工作量更低，密封腔的设计预留了足够的冲洗空间，能让输送介质带走密封面摩擦产生的热量，避免干磨失效。

　　整机的安装边界完全围绕共用底座展开，底座采用的是厚钢板折弯焊接结构，底面设置了四个安装地脚孔，孔位间距按照常规小型泵组的安装规范预留了足够的操作空间，泵体的进出口法兰采用的是水平轴向吸入、垂直向上排出的布置方式，这种布置方式能让泵在启动前更容易排净内部空气，避免气缚现象发生，进口法兰的通径比出口法兰大一个规格，能降低进口管路的流速，减少进口阻力损失，提升泵的有效汽蚀余量，降低发生汽蚀的风险。

　　轴系的设计上，连接电机与叶轮的加长轴做了刚性校核，在额定转速下的一阶临界转速远高于运行转速，不会出现共振问题，轴上的叶轮定位采用轴肩加锁紧螺母的结构，能保证叶轮在运行过程中不会发生轴向窜动，锁紧螺母还设置了止动垫片，避免泵启停过程中螺母松动。泵体与泵盖的连接面采用止口定位加密封垫片的结构，能保证结合面的密封性能，同时也方便后期拆解维护叶轮与机械密封，不需要挪动进出口管路就能完成易损件的更换。

　　从功能特性来看，这款泵没有设置复杂的辅助管路系统，结构非常紧凑，整机重量轻，移动和安装都很方便，直联结构的传动效率比分体带联轴器的结构高出2%到3%，长期运行的能耗更低。在配套选型的时候，只需要根据流量扬程参数匹配对应功率的电机，不需要额外计算传动损失，选型计算的复杂度更低。底座的结构设计还预留了吊装孔位，方便整机的搬运与安装就位，地脚孔的尺寸也兼容常规的减震垫安装要求，对于有减震需求的安装场景，可以直接在底座下方加装橡胶减震垫，不需要额外改造底座结构。

　　流道设计的时候特意对隔舌位置做了圆角处理，能降低泵运行时的流体噪声，同时减少隔舌处的局部冲刷磨损，延长泵壳的使用寿命。叶轮的前后盖板都设置了密封环，密封环采用间隙配合，磨损后可以单独更换，不需要更换整个叶轮或者泵壳，大幅降低了后期的维护成本。轴承选用的是深沟球轴承，能够同时承受径向力和少量的轴向力，完全满足单级离心泵的运行受力需求，轴承采用脂润滑，不需要额外配置润滑油路，日常维护只需要定期补充润滑脂即可。
