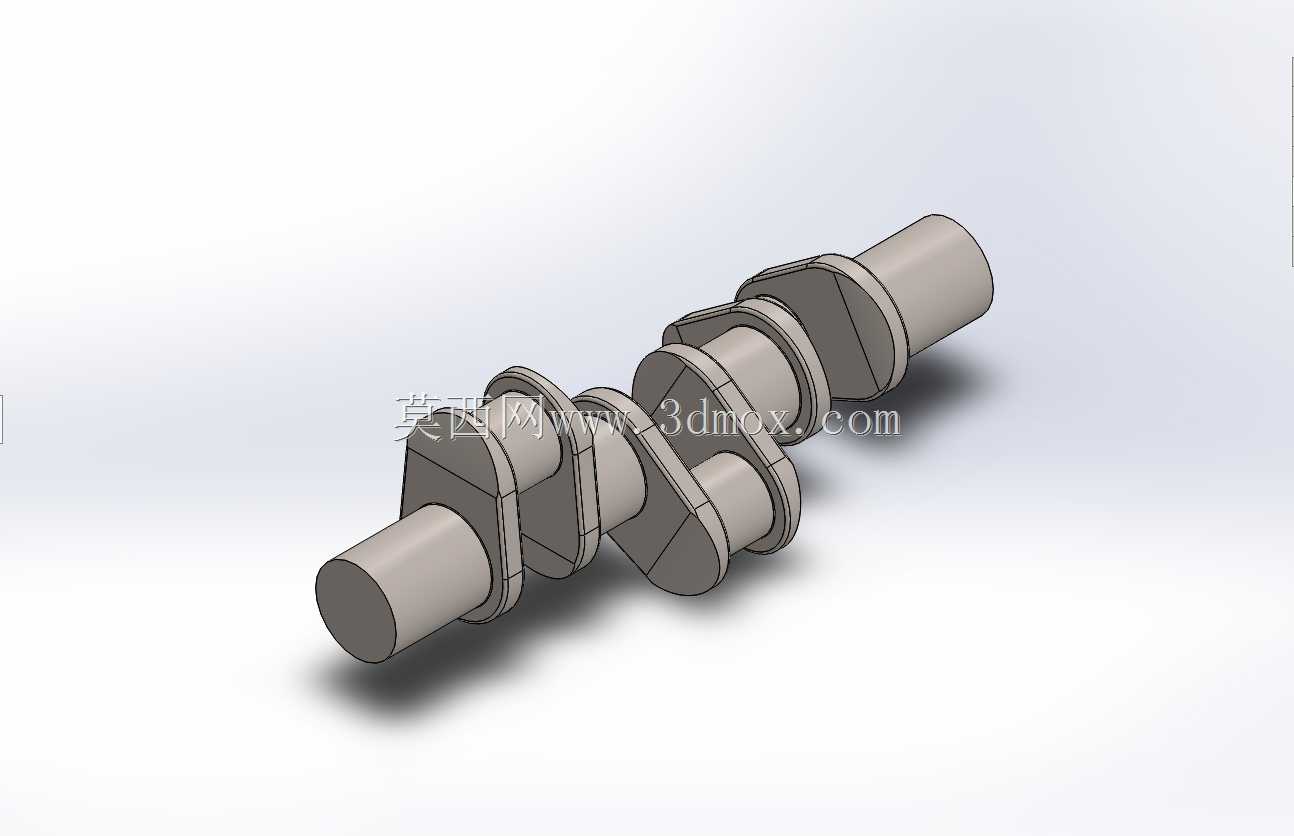

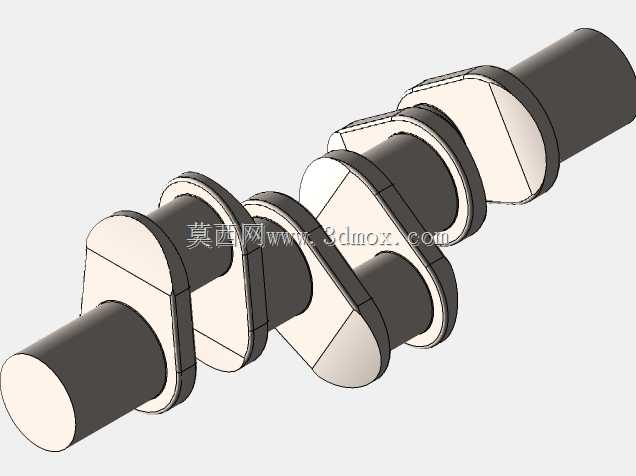

V6内燃机用汽车发动机曲轴结构设计

　　在车用V型六缸内燃机的动力传递链路中，曲轴是承接活塞往复运动、输出旋转扭矩的核心承载部件，其结构合理性直接决定整机的运转平顺性、NVH表现与服役寿命。这款曲轴的结构设计完全围绕V6机型的气缸夹角特性展开，六个曲柄销按照V型机的点火间隔角要求分组排布，相邻曲拐的相位角经过严格匹配，能够保证各缸做功冲程的交替衔接均匀，避免动力输出出现明显的脉冲波动。从实际装车场景来看，这类曲轴主要适配排量在2.5L-4.0L区间的V6自然吸气或涡轮增压机型，覆盖乘用轿车、中大型SUV以及轻型商用客车的动力配置需求，在高转速工况下需要承受交变的燃气爆发压力、活塞连杆组的往复惯性力以及旋转离心力的复合作用，

　　因此结构设计阶段对各段轴颈的载荷分布做了针对性优化。主轴颈与连杆轴颈的过渡位置全部采用大圆角滚压强化结构，避免应力集中导致的轴颈疲劳断裂，轴颈表面的尺寸公差与形位公差按照内燃机曲轴的行业精度标准设计，能够与轴瓦形成稳定的流体润滑摩擦副，减少运转过程中的磨损量。曲轴的轴向定位设置在中间主轴颈位置，两侧配置止推片安装位，能够限制曲轴运转过程中的轴向窜动量，保证配气机构、正时系统的传动精度不会因为轴系窜动出现偏差。油道设计采用斜向交叉钻孔结构，从主轴颈表面的进油口连通至各连杆轴颈的出油口，能够将主油道输送的压力机油持续引导至连杆轴瓦摩擦面，保证高负荷工况下的润滑可靠性，油道孔口位置全部做倒角去毛刺处理，

　　避免润滑油流动过程中出现紊流或者杂质卡滞的问题。曲轴两端的结构分别匹配前端轮系与后端飞轮连接接口，前端预留正时齿轮、减振器、皮带轮的安装定位面，轴端设置螺纹孔用于锁紧前端附件，后端的法兰盘按照飞轮定位销孔的分布尺寸设计，能够保证飞轮与曲轴的同轴度，减少动力输出端的动不平衡量。在安装边界方面，这款曲轴的主轴颈中心距、各曲拐的回转半径完全匹配对应机型的缸体曲轴箱轴承座孔位置，安装时不需要对缸体结构做额外修改，轴向总长度控制在对应机型的曲轴箱轴向空间范围内，不会与缸体前后端盖、油封结构发生运动干涉。曲柄臂的外形采用椭圆形优化截面，在保证足够结构刚度的前提下尽可能降低旋转部分的质量，减少曲轴自身的旋转惯性矩，提升发动机的油门响应速度，

　　同时曲柄臂上预留了动平衡去重位置，在零部件加工完成后可以通过去重调整将整轴的动不平衡量控制在标准允许范围内，避免高速运转时出现整机振动超标的问题。从设计逻辑来看，这款曲轴没有采用额外的平衡轴结构，完全依靠曲拐的对称排布实现自身的一阶、二阶惯性力平衡，能够简化发动机的整体结构，减少整机的零部件数量与总重量，同时降低正时传动系统的负载。在实际维修与装配场景中，各段轴颈的尺寸一致性较好，能够与市售的标准维修轴瓦形成匹配，不需要额外定制轴瓦配件，降低后期的维护成本。针对涡轮增压机型的高爆发压力特性，曲轴的材料选型对应采用高强度锻钢工艺路线，圆角位置的强化工艺能够提升轴颈的疲劳强度，满足增压机型更高的载荷要求，自然吸气版本则可以根据成本需求选用球墨铸铁材质，在满足强度要求的前提下降低零部件制造成本。曲轴的前后端油封轴颈位置设计有回油螺纹结构，能够配合橡胶油封实现可靠的密封效果，避免发动机运转过程中出现机油渗漏的问题，螺纹的旋向与曲轴旋转方向匹配，能够将渗漏到油封位置的机油重新引导回曲轴箱内部。
