加勒特涡轮增压器三维结构设计模型

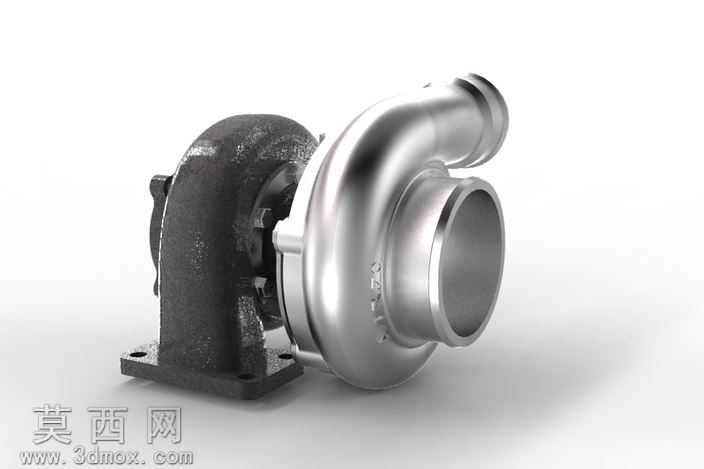

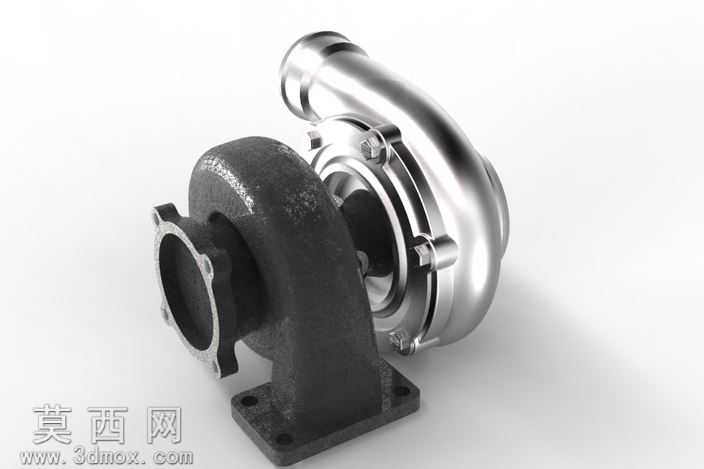

本模型为加勒特系列涡轮增压器的高精度三维设计成果，建模过程严格参照车用涡轮增压器的真实工程尺寸与装配逻辑完成，整体还原度极高。建模阶段首先梳理涡轮增压器的两大核心腔体结构：即连接发动机排气端的涡轮壳体与连接进气端的压气机壳体，分别对涡轮叶轮、压气机叶轮、中间轴承体、密封组件、连接法兰、安装底座等独立零件进行分步建模，确保每一处配合公差都符合机械设计的常规标准。材质渲染阶段针对不同部件的实际工况做了区分处理：涡轮壳体采用铸铁材质表现，还原高温工况下铸件表面的粗糙磨砂质感与深色氧化外观，压气机壳体采用抛光铸铝材质，呈现金属亮面的反光效果与精密加工的细腻质感，中间连接段做了哑光金属处理，安装底座保留铸铁的厚重质感，不同材质的搭配让模型视觉层次分明，清晰区分各个功能部件。结构设计上完整还原了涡轮增压器的工作逻辑：两侧叶轮通过中间轴同轴连接，涡轮端的进气法兰与排气接口角度符合实车布置需求，压气机端的大口径进气口与弯曲出气通道做了顺滑的曲面处理，保证气流路径的流畅性，底部的安装支座预留了螺栓固定位，可直接用于动力总成的装配模拟。设计过程中重点处理了叶轮的复杂曲面造型，涡轮叶片采用前倾式扭曲设计，符合排气驱动的流体力学要求，压气机叶片采用后弯式大流量设计，保证进气压缩效率，所有叶片的曲面都做了连续性处理，避免出现建模棱角导致的流体模拟误差。中间轴承体部分还原了密封环、润滑油道的预留结构，虽然是外观与结构装配模型，但关键的装配定位特征都完整保留，可用于教学演示、结构拆解学习、动力系统匹配展示等场景，模型整体装配关系清晰，无干涉错位问题，曲面过渡顺滑，能够直观展现涡轮增压器的内部构造与外部安装特征，帮助学习者理解涡轮增压的动力提升原理，也可作为汽车动力系统设计的参考素材使用。
