汽车离合器飞轮摩擦盘总成结构设计

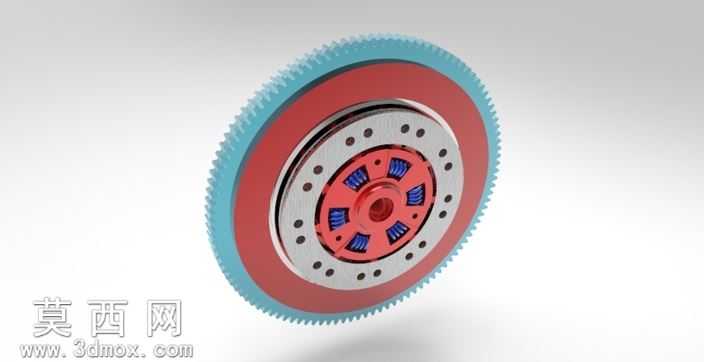

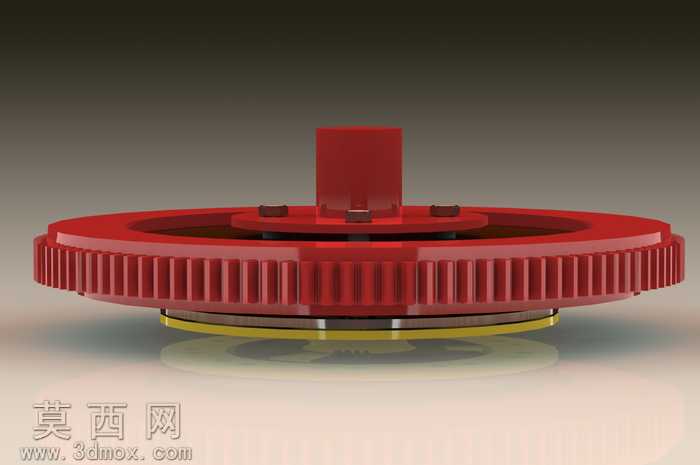

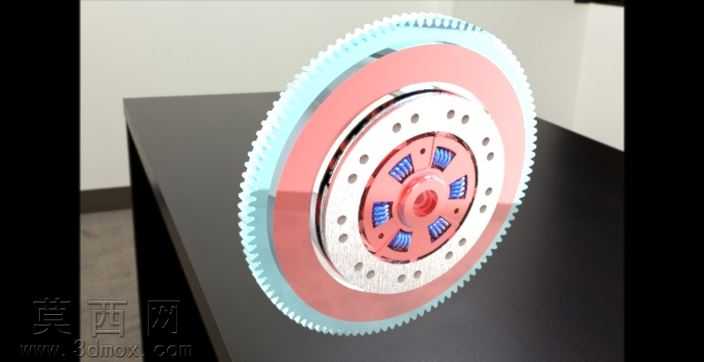

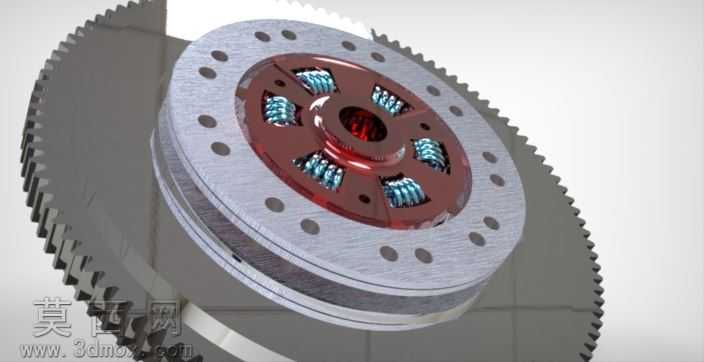

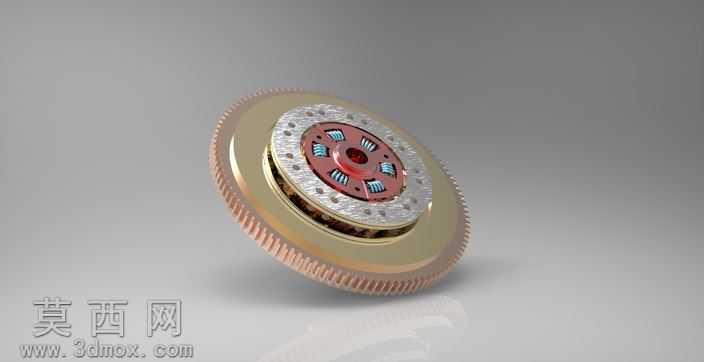

本模型为汽车传动系统核心的离合器飞轮摩擦盘总成，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循实车离合器的装配逻辑与尺寸比例，对每一处结构细节都做了精准还原。模型首先完成飞轮本体的构建，飞轮外缘的启动齿圈采用阵列特征完成齿形建模，齿形参数符合乘用车启动齿轮啮合标准，飞轮盘体上的散热孔、安装定位孔均按照圆周阵列规则排布，保证动平衡设计要求。摩擦盘部分还原了从动盘钢片、摩擦衬片、减震弹簧、盘毂核心结构，其中减震弹簧采用螺旋扫描特征完成建模，弹簧的旋向、线径、节距都参考实车离合器的减震参数设置，六组减震弹簧沿圆周均匀分布在盘毂与钢片的窗口内，还原离合器接合时的扭转减震功能。摩擦衬片表面的沟槽结构做了精细化建模，还原实车摩擦片排屑、散热的结构设计，衬片与钢片的连接铆钉也做了独立建模，还原真实的装配固定方式。模型完成结构搭建后进行了材质与渲染设置，飞轮本体赋予铸钢材质，表面做了亚光金属质感处理，还原铸铁飞轮的真实质感；摩擦衬片赋予耐磨复合材料材质，呈现深灰色粗糙表面质感；减震弹簧赋予弹簧钢材质，添加金属反光效果凸显弹簧的金属弹性特质；压盘部分赋予冲压钢材质，表面做了轻微的机加工纹理处理。渲染阶段采用柔和的工业产品打光方式，多角度展现总成的装配关系与结构细节，通过剖面视角可清晰观察内部弹簧的布置、盘毂的花键结构，以及飞轮与摩擦盘的贴合接触面。设计过程中充分考虑离合器的工作原理，飞轮作为动力输入部件与发动机曲轴连接，摩擦盘通过花键毂与变速器输入轴连接，模型还原了两者接合时的压紧状态，可直观展示离合器传递发动机扭矩、切断动力实现换挡的核心功能，所有部件的装配间隙都参考实际产品的公差要求设置，既保证结构展示的清晰性，也符合机械设计的装配逻辑，可用于汽车传动系统教学、离合器结构原理演示、相关零部件设计参考等场景。
