钣金反向弯曲成型工装结构设计

项目分类:工装 发布时间:2022-01-13 ID:498839

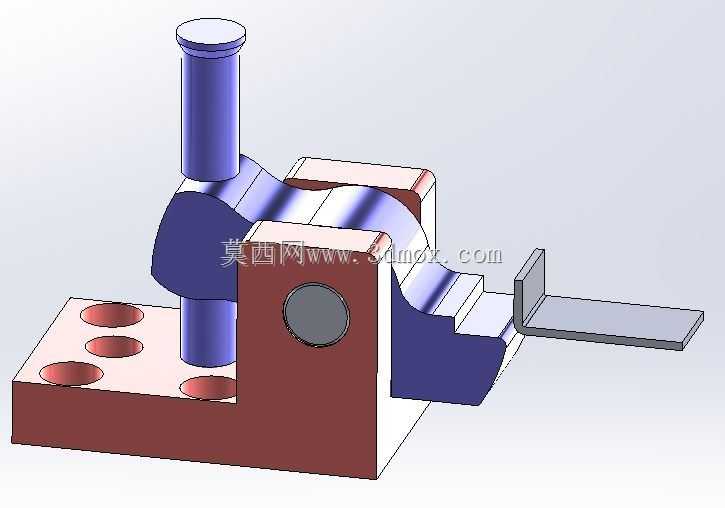

  • 钣金反向弯曲成型工装结构设计

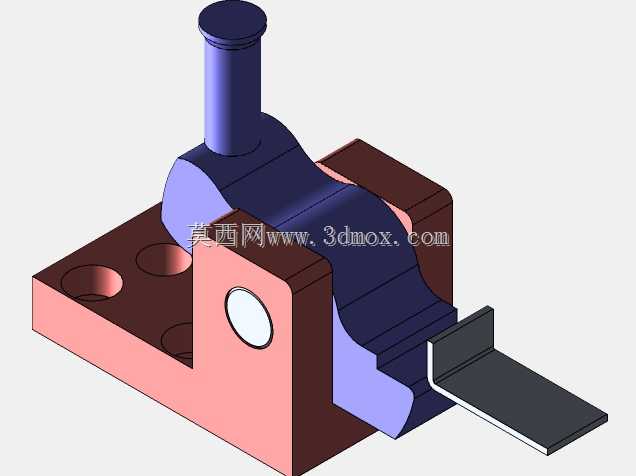

  • 钣金反向弯曲成型工装结构设计

  这套反向弯曲成型结构,主要面向薄钣金件的小角度反向折弯工序,常见于家电钣金外壳、汽车内饰金属支架、电气柜安装弹片这类需要在平直料带上做出反向弯折结构的加工场景,区别于常规V型弯、U型弯的正向折弯逻辑,这套结构专门解决常规折弯无法一次成型的反向翻边、反向扣边加工需求,避免多工序分步折弯带来的定位误差累积。从实际加工逻辑来看,整套结构的安装基准是下方带四个沉头安装孔的模座,沉头孔的位置公差控制在±0.02mm范围内,安装时可直接通过内六角螺栓固定在压力机的下台面对应T型槽位置,模座整体长宽尺寸适配常用16吨到25吨开式压力机的工作台安装边界,不需要额外加装过渡垫板就能完成装夹,模座上的安装孔做了沉头设计,螺栓锁紧后头部完全沉入沉孔内,

  不会和上方滑动的成型部件产生运动干涉。核心成型部件分为凸模、凹模镶块、定位挡料结构三个部分,上方的圆柱导向段和模座上的导向孔做H7/h6的间隙配合,冲压下行过程中不会出现偏摆,保证折弯线的直线度控制在0.03mm/100mm以内,不会出现折弯处扭斜、角度不均的问题。和常规折弯模不同的是,这套结构的成型工作面做了反向弧度过渡,当钣金坯料沿着定位挡块送入到成型工位后,上模下行首先接触坯料表面,随着压力持续施加,坯料沿着凹模的成型曲面逐步发生塑性变形,最终在合模位置完成反向弯折,整个成型过程中材料流动是沿着曲面逐步延展的,不会出现常规折弯容易产生的折弯处应力集中、外侧材料拉裂、内侧材料起皱的问题,尤其是针对0.

  8mm到2mm厚度的冷轧钢板、镀锌板这类常用钣金材料,成型后的折弯角R角均匀,回弹量可以通过调整上模下行死点位置精准控制,不需要后续人工校形。侧面的圆形镶块是折弯过程的背压支撑部件,采用硬质合金材料制作,表面粗糙度达到Ra0.8,在成型过程中始终贴合钣金件的非折弯面,抵消材料成型过程中的侧向力,避免坯料在成型过程中发生窜动,保证折弯尺寸的一致性。末端的L型挡料结构是可调节式设计,针对不同宽度、不同折弯边长度的钣金件,可以通过松开挡块的锁紧螺栓调整挡料位置,适配一定尺寸范围内的同类型反向弯曲零件加工,不需要重新更换整套模具,减少换模调试的时间成本。设计过程中特意将所有易磨损的成型接触面都做成了镶块式结构,当长期使用出现磨损、拉伤时,

  只需要拆卸更换对应镶块就能恢复模具精度,不需要整体报废模座,大幅降低后期的维护成本。导向柱的表面做了高频淬火处理,硬度达到HRC55-60,长期往复运动不会出现拉毛、磨损,保证导向精度的长期稳定性。模座的四个安装沉孔之间的位置和常用小型压力机的工作台螺栓孔位做了匹配设计,安装时不需要重新在工作台上钻孔攻丝,直接利用设备原有T型槽就能完成固定,首次安装调试时间可以控制在半小时以内。成型后的钣金件反向折弯边的平面度可以控制在0.05mm以内,完全满足后续装配、卡扣配合的尺寸要求,不会出现因为折弯变形导致的装配间隙不均、卡扣卡接不到位的问题。在实际量产场景中,这套结构配合自动送料机构可以实现连续冲压加工,单次冲压行程就能完成一个反向弯曲工序,加工效率相比分步折弯提升60%以上,同时因为一次成型定位基准统一,产品的不良率可以控制在0.2%以内,远低于多工序加工的不良水平。针对不同厚度的板材,只需要调整上模和凹模之间的合模间隙,间隙值一般取板材厚度的1.05到1.1倍,就能保证不同厚度板材的成型质量,不需要更换核心成型部件,适配性较强。
