紧凑型侧推式工件夹紧定位工装结构

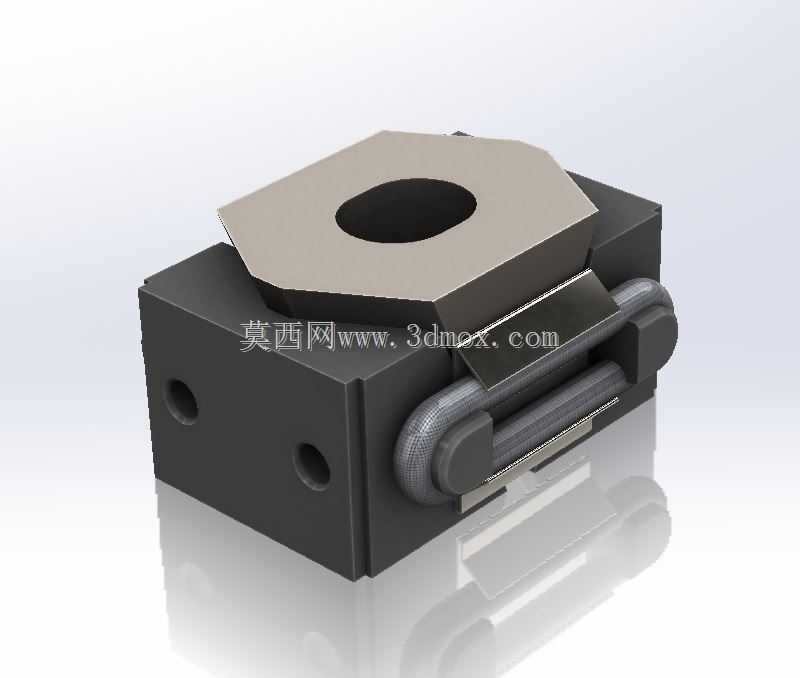

　　在离散制造的机加工、装配工位场景中，工件装夹的可靠性直接决定工序良率与加工节拍，这款侧推式夹紧结构正是针对小空间工位的装夹痛点设计，区别于传统平口钳的大行程大开合结构，它更适配自动化产线上的定点装夹工位，比如小型CNC加工中心的工位夹具、自动化装配线的工件定位单元，不需要大的开合空间就能完成对工件的侧向压紧与定位。从结构设计逻辑来看，这款夹紧件采用了楔形压紧与侧推滑块结合的结构，顶部带腰型孔的楔形压块是核心施力部件，腰型孔的设计预留了压块的行程调整空间，安装时可以根据待装夹工件的高度差，调整压块的前后位置，适配一定尺寸范围内的工件装夹需求，不需要更换压块就能覆盖同系列不同规格的小型工件。主体基座采用方块式集成设计，

　　基座侧面预留的两个横向安装孔是用来固定整个夹紧单元的，安装时可以直接通过内六角螺丝将基座锁在工作台T型槽或者工装基板上，安装边界非常规整，整体外轮廓接近方形，没有突出的多余结构，在排布多工位夹具的时候，可以紧密排布，不会出现结构干涉的问题，非常适合多工位转盘、密集型装夹工位的布局需求。侧面的滚花操作手柄是手动操作端，手柄做了网纹滚花处理，即使手上沾有切削液或者油污，操作时也不会打滑，转动手柄时内部的螺旋传动结构会推动楔形压块下行，同时产生侧向的压紧分力，既可以对工件上表面施加向下的压紧力，防止加工时工件向上窜动，又能对工件侧面施加侧向推力，将工件推靠到定位基准面上，一次操作就能完成两个方向的定位夹紧，减少装夹操作步骤，

　　缩短单件装夹时间。和传统的螺旋压紧夹具相比，这款结构的楔形压块在夹紧时具备自锁特性，即使加工过程中产生振动，压块也不会出现松退的问题，不需要额外增加防松结构，可靠性更高。在实际应用中，这类夹紧结构常被用在小型零件的铣削、钻孔工序中，比如3C行业的小型金属结构件加工、五金小零件的批量加工工位，因为整体结构紧凑，占用的工作台面积小，在有限的工作台面上可以布置更多的装夹点位，提升单批次加工的工件数量。设计时也充分考虑了加工工艺性，基座、压块、传动螺杆这些零件都采用常规的机加工工艺就能完成，没有复杂的曲面或者特殊加工要求，零件的加工精度容易保证，装配时也不需要特殊工装，按照装配顺序依次装入螺杆、压块、复位弹簧、手柄即可，

　　后期维护时如果易损件出现磨损，只需要更换对应零件就能继续使用，维护成本很低。从安装尺寸来看，基座的底面是全平面设计，和工装基板的接触面积大，夹紧受力时不会出现应力集中导致的基座变形，侧面的安装孔中心距和基座边缘的距离做了标准化设计，可以和市面上通用的工装基板孔位匹配，不需要额外做转接板就能直接安装使用。压块的压紧面做了平面度处理，和工件接触时不会压伤工件表面，同时也能保证压紧力均匀分布，避免工件装夹变形，对于薄壁类小型工件的装夹也比较友好，不会因为局部压力过大导致工件变形超差。在自动化改造场景中，这款结构的手柄端也可以加装小型气动或者电动执行元件，替换手动操作的方式，就能适配自动化产线的自动装夹需求，不需要对主体结构做大幅修改，改造灵活性很高。
