双爪联动式气动平行夹持执行机构

这款双爪联动夹持机构是面向工业自动化生产线末端执行场景设计的气动夹持部件，主要适配轻载工况下的工件抓取、转运、上下料作业，可广泛应用在3C电子零部件分拣、小型五金件搬运、注塑机出料取件、装配工位工件定位夹持等场景，能够替代人工完成重复性的工件抓取固定动作，大幅提升自动化产线的作业连贯性与定位一致性。

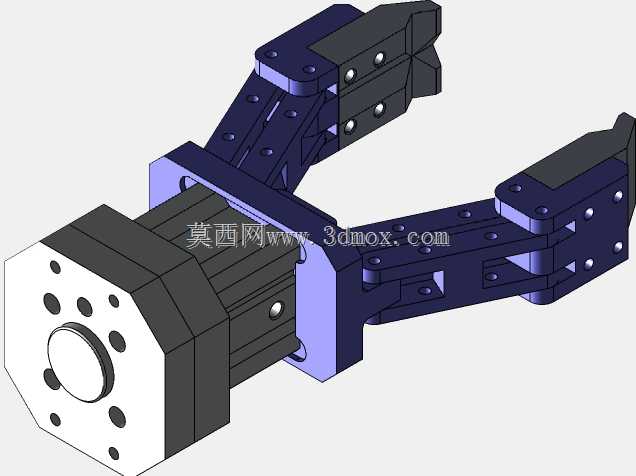

该机构采用平行双爪联动的结构设计，动力输入端为底部的标准气动缸体，通过内部连杆传动结构将缸体的直线伸缩动作转化为两侧夹爪的同步开合运动，传动链路采用多组铰接连杆配合定位销实现力的传递，每段连杆都做了等长对称设计，能够保证两侧夹爪的开合行程完全同步，避免夹持过程中出现工件偏斜、夹持力不均的问题。夹爪的夹持接触面做了可拆卸式的硬质垫块设计，可根据待夹持工件的外形轮廓更换对应形状的垫块，适配平面、弧面等不同外形工件的夹持需求，垫块采用沉头螺钉与夹爪臂固定，更换过程无需拆解整个连杆结构，现场调试维护十分便捷。

从结构设计思路来看，该夹持机构优先考虑了传动刚性与动作可靠性，夹爪臂采用多层叠合的板式结构，在保证整体结构强度的同时尽可能降低夹爪自身重量，减少开合动作的惯性冲击，延长铰接位置的使用寿命。所有铰接转动位置都预留了标准衬套安装位，可配套自润滑衬套降低转动摩擦阻力，减少长期运行的磨损量，降低日常维护频次。底部的安装基座采用标准法兰式结构，可直接与工业机械手末端法兰、直线滑台移动端面、固定工装支架进行对接安装，不需要额外设计转接板，适配绝大多数常规自动化设备的安装接口。

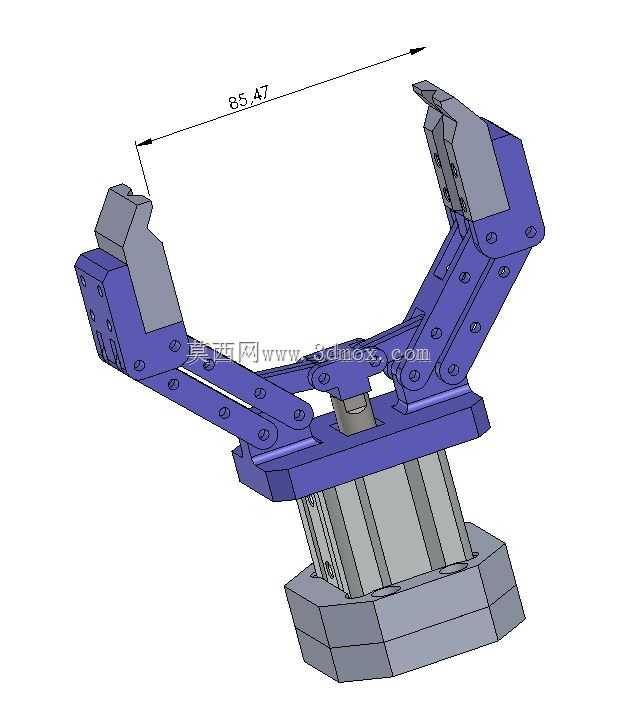

从安装边界与尺寸参数来看，该夹爪完全张开状态下的最大开口尺寸为85.47mm，可夹持对应尺寸范围内的规则外形工件，整体结构沿中心轴对称分布，安装时仅需要保证基座端面与安装面完全贴合即可完成定位，不需要额外做同轴度校准。夹爪闭合过程中两侧夹爪的运动轨迹为平行直线，不会出现摆角偏移，夹持方形、矩形等规则工件时能够保证夹持面完全贴合，夹持力分布均匀，不会夹伤工件表面或者出现工件滑脱的问题。整体结构没有外露的传动部件，所有连杆结构都布置在夹爪臂的内侧空间，运行过程中不会与周边设备、线缆发生干涉，适合在布局紧凑的自动化产线内部使用。
