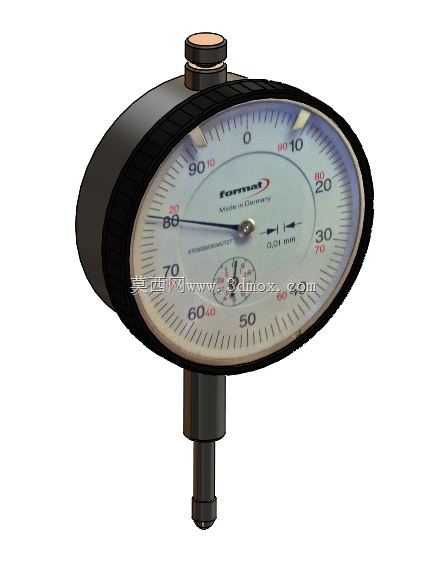

机械式垂直测量百分表结构三维数模

　　在机械加工车间的工序间检测环节、工装夹具的装夹找正作业、自动化产线的工件形位公差在线抽检工位，这类垂直式百分表是一线操作人员、质检人员接触频率极高的接触式测量器具，不同于杠杆百分表的侧向测量布局，垂直结构的测杆与表盘轴线保持同轴，测头的位移直接通过内部传动机构传递至指针，传动链更短，回程间隙更小，在垂直方向的尺寸偏差检测场景下，读数视差更容易控制。从结构设计逻辑来看，这款百分表的整体布局完全围绕接触式位移测量的核心需求展开，表壳采用全包式金属外圈搭配密封结构，能够阻挡车间环境中的切削液飞溅、金属碎屑侵入内部传动齿轮组，顶部的测杆提升帽采用滚花防滑设计，操作人员单手即可提起测杆完成工件的装取与测量位调整，无需额外工具辅助。

　　表盘采用高对比度的黑白刻度设计，长指针对应圆周刻度单格0.01mm的分度值，短指针配合小表盘记录测杆的总行程量，避免操作人员读数时漏记整毫米行程产生的测量误差，表盘外圈的可旋转刻度环设计，能够在测量前快速完成零位校准，不需要反复调整表架的锁紧位置，大幅提升批量检测时的作业效率。测杆部分采用硬质合金测头，耐磨性能优异，长期接触钢制、铝制工件表面也不会产生明显的测头磨损，保证测量精度的长期稳定性，测杆与表体的配合段采用精密导向套结构，限制测杆的径向摆动量，避免测杆偏斜带来的测量示值误差。从安装适配维度来看，这款百分表的表耳夹持部位采用标准直径设计，能够适配市面上绝大多数通用表架、磁性表座的夹持孔位，不需要定制转接工装，

　　不管是固定在机床床身做工件装夹找正，还是安装在专用检具上做批量零件的尺寸分选，都能快速完成装夹固定。在实际使用场景中，这类垂直百分表常被用于检测轴类零件的径向圆跳动、端面平面度、工装夹具的装夹同轴度、冲压模具合模后的间隙偏差，也会配合高度尺完成工件高度方向的尺寸差测量，相比电子数显百分表，机械式结构不需要供电，不存在电池亏电、电路受车间油污影响失效的问题，在恶劣的机加工环境下可靠性更强。建模过程中，对内部传动的齿轮齿条啮合间隙、指针的配重平衡、测杆的复位弹簧刚度匹配都做了对应结构还原，能够直观展示百分表的位移传递路径，不管是用于量具结构的教学演示，还是用于检测工位的工装布局仿真，都能提供准确的结构参考，

　　避免在做产线三维布局时出现百分表与周边工件、夹具的干涉问题。表体的外形轮廓做了等比例还原，包括表圈的防滑滚花、测头的圆弧过渡、顶部提升帽的尺寸边界都与实物保持一致，在做虚拟装配、人机工程仿真时，能够准确模拟操作人员调整百分表时的操作空间需求，不会出现预留操作空间不足导致实际装配后无法调整零位的问题。
