强磁警示标识三角结构件设计

　　这款磁吸式三角警示构件，最初是为车间设备临时安全提示场景开发的，在机械加工车间、电气运维现场、仓储分拣区域这类需要频繁调整警示点位的场景中，传统粘贴式警示贴存在残留胶痕、无法重复移位、曲面设备表面贴合度差的问题，而螺丝固定式的警示标牌又需要在设备壳体上打孔，破坏设备原有防护涂层，甚至可能影响设备内部密封性能，磁吸式的结构刚好能解决这些现场痛点。

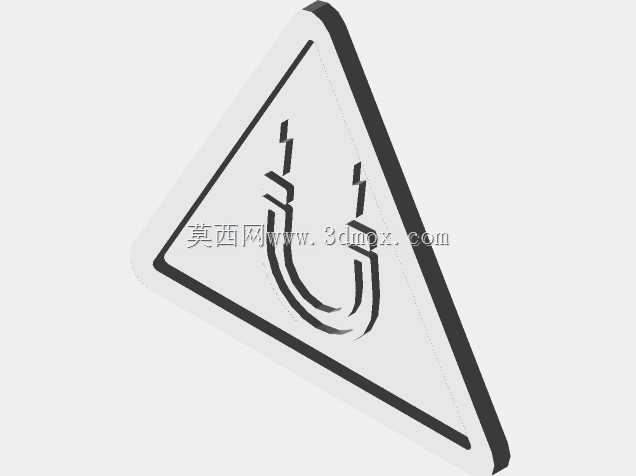

　　从功能特性来看，构件采用等边三角形的警示标识通用轮廓，边缘做了R2的圆角过渡，避免尖锐边角在人员过往时造成剐蹭伤害，正面预留了标准化的警示符号蚀刻/印刷区域，图中呈现的磁铁 hazard 警示符号，是针对强磁作业区域、磁选设备周边、永磁电机检修点位的专用提示，也可以根据现场需求替换成当心机械伤害、当心触电、注意防滑等不同警示内容，适配多场景的提示需求。背面的磁吸层采用内嵌式设计，磁体完全包裹在硬质工程塑料壳体内部，避免磁体直接接触设备金属表面造成的漆面刮花，同时磁体的磁通量经过测算，在1mm厚的冷轧钢板表面垂直吸附力不低于15N，足以应对车间常规的通风气流、设备轻微振动工况，不会出现意外脱落的情况，同时又能保证运维人员需要调整点位时可以徒手取下，不需要额外工具。

　　设计过程中首先确定的是安装边界条件，考虑到现场设备的安装面多为平整金属板面，也有部分设备的加强筋、圆弧外壳位置需要布设警示，构件的整体厚度控制在6mm，背面磁吸区域做了微弧面处理，能够适配最小R50的圆弧金属面，不会出现边角翘起、吸附不牢的问题。三角形的外接圆直径设定为120mm，这个尺寸是参考工业现场安全标识的可视距离要求确定的，在3米的常规作业通行距离下，人员可以清晰识别标识内容，同时不会因为尺寸过大遮挡设备的操作按钮、仪表显示区域。磁体的排布采用三角三点式布局，三个磁块分别对应三角形的三个角位，相比整面铺满磁体的设计，既降低了整体重量，也避免了磁体对周边设备上的磁敏感元件，比如接近开关、霍尔传感器、磁罗盘等造成干扰，三个磁点的间距经过测算，每个磁点的磁场影响范围控制在20mm以内，只要安装时距离磁敏感元件超过30mm，就不会产生信号干扰。

　　在结构细节上，壳体采用ABS工程塑料一体注塑成型，正面的警示符号区域做了0.3mm的下沉凹槽，印刷警示图案后可以在表面覆盖一层透明耐磨PET膜，避免车间内的切削液、润滑油、灰尘污渍长期附着后造成图案模糊，日常清洁时可以直接用车间常用的煤油、酒精擦拭，不会出现图案脱落、壳体腐蚀的问题。构件的边缘做了15度的斜角过渡，从正面到背面厚度逐渐收窄，既减少了构件突出安装面的高度，降低人员过往时勾挂到工作服、工具带的概率，也能在设备擦拭、清洁过程中减少抹布勾扯的可能。

　　实际应用中，这类磁吸警示构件除了工业车间场景，也可以在实验室设备周边、电力运维临时作业点位、展会设备展示区域使用，不需要对安装面做任何预处理，直接吸附即可完成布设，作业结束后可以快速取下收纳，重复使用次数不会低于500次，相比传统一次性警示贴，长期使用成本更低，也更符合现场灵活调整的管理需求。设计时也考虑了不同环境的耐受性能，壳体材料的耐温范围覆盖-20℃到60℃，可以满足大部分常规工业车间、户外临时作业点的环境温度要求，不会因为夏季高温出现壳体变形、磁体退磁，也不会因为冬季低温出现壳体脆裂的问题。
