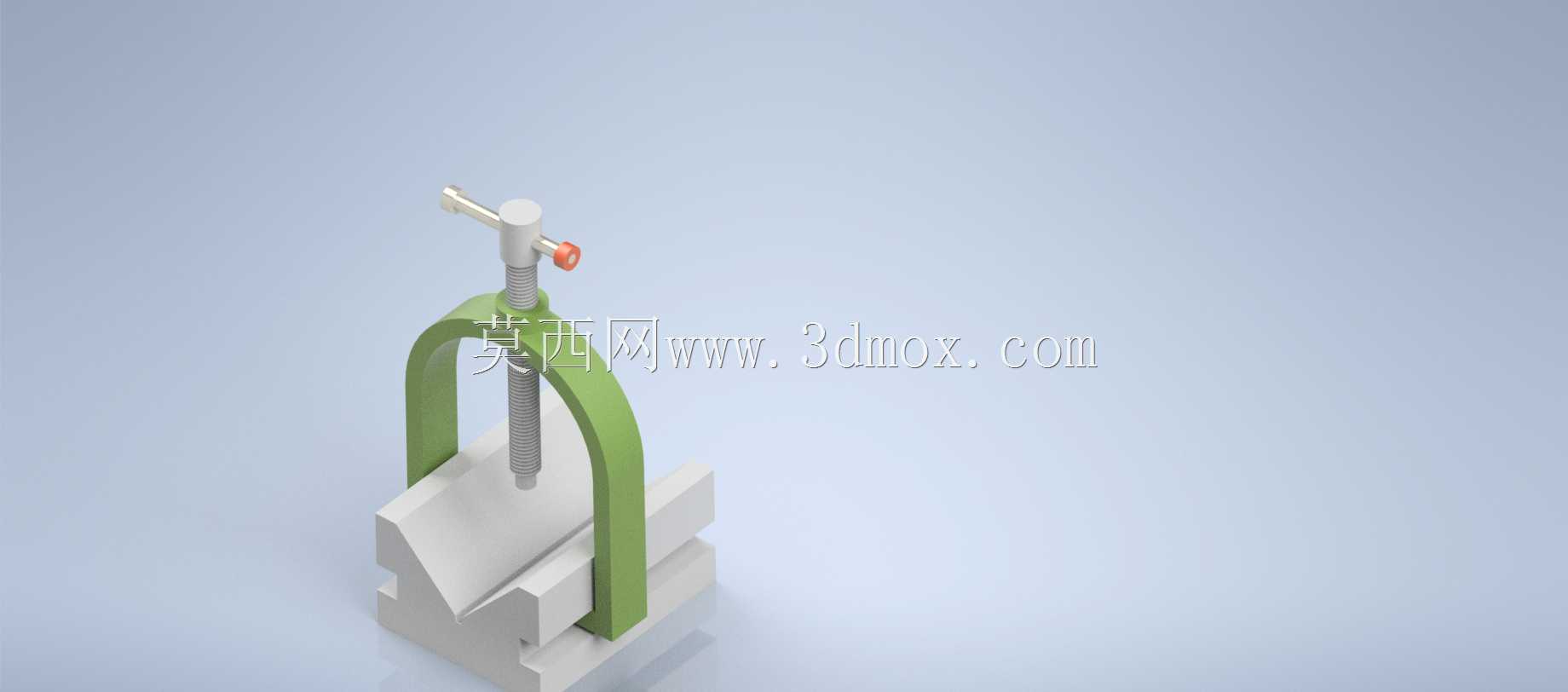

G型螺旋压紧式管夹夹持工装结构

　　这类G型螺旋压紧管夹，在车间装配、管件焊接定位、小型工件铣削夹持场景里出镜率极高，很多做现场工艺的工程师都习惯在工位旁备上两三件不同开口尺寸的同款夹件，应对临时装夹需求比专用夹具灵活太多。从结构逻辑上看，它的核心受力件是弧形的C型架体，架体采用整体式铸钢或者厚钢板折弯成型，架体的开口深度决定了它能夹持的工件纵深，架体上端的螺纹孔与调节螺杆配合，螺杆顶端带防滑压头，尾端配横向转杆，转动转杆时螺杆沿螺纹轴线进给，压头逐步压紧工件表面，下端的固定支撑座直接承托工件底部，整个受力路径沿架体弧形轮廓形成闭环，不会出现偏载变形的问题。

　　设计这类夹件的时候，首先要核算架体的截面抗弯模量，尤其是弧形段的应力集中位置，当螺杆达到最大压紧力时，架体开口端的张开变形量要控制在0.1mm以内，不然长期使用会出现架体塑性变形，导致夹持力不足、压头偏斜的问题。螺杆的螺纹选用梯形 Tr 型螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨性能更好，反复旋拧调节也不容易出现滑牙，压头与螺杆端部采用活动铰接结构，压紧时压头可以自适应工件表面的倾斜角度，不会因为工件表面不平整出现点接触压痕，也能避免夹持过程中工件移位。

　　从安装边界来看，这类管夹不需要额外的固定基座，属于便携式夹持工具，架体的最大开口尺寸对应可夹持工件的最大厚度，常规款的开口范围在0-100mm区间，架体的喉深也就是从螺杆轴线到架体内侧壁的水平距离，决定了它能夹持的工件边缘宽度，常规款喉深在50-80mm之间，整体高度随开口尺寸变化，一般在150-250mm区间，占用的操作空间很小，不管是在焊接工作台、台钻台面还是现场管线安装工位，都能直接取用。实际使用时，要注意压头的压紧位置尽量对准工件的刚性支撑区域，不要压在薄壁件的悬空位置，不然容易造成工件变形，螺杆的旋紧力矩不需要过大，靠手部力量转动转杆达到足够的静摩擦力即可，过度旋紧不仅会损伤工件表面，还会加速螺纹和架体的疲劳损耗。

　　和普通的弹簧夹、快速夹相比，这种螺旋压紧结构的夹持力调节范围更广，小到薄铜片、塑料管件的轻量固定，大到厚钢板、金属型材的强力压紧都能适配，压头端面一般会做滚花或者贴防滑橡胶垫，夹持光滑表面的管件时不会出现打滑偏移，架体表面做喷塑或者镀锌处理，在潮湿的焊接车间或者户外管线安装场景下使用，也不容易出现锈蚀卡滞的问题。很多做非标工装设计的工程师，还会在这类标准管夹的基础上做改装，比如在固定支撑座上加装V型块，用来夹持圆形管件，或者在压头上加装聚氨酯垫块，避免夹伤表面处理后的工件，拓展性很强。

　　在三维建模过程中，要重点还原螺纹副的配合间隙，架体弧形段的过渡圆角要符合实际加工工艺，不能出现锐角应力集中结构，活动压头的铰接间隙要控制在合理范围，保证转动灵活的同时不会出现过大的旷量，各个部件的装配关系要和实际拆装逻辑一致，架体、螺杆、压头、转杆都是独立可拆分的零件，方便后续做工程图导出或者干涉检查。这类夹件的结构看似简单，但是每个尺寸的公差配合都直接影响实际使用体验，比如螺杆和螺纹孔的配合公差，如果选的过松，夹持时会出现晃动，过紧则会导致旋拧阻力大，调节不顺畅，架体的两个夹持端面的平行度也要控制在0.05mm以内，保证压紧时受力均匀，不会出现工件被压翘的情况。
