无轮毂单轮骑行装置概念结构设计

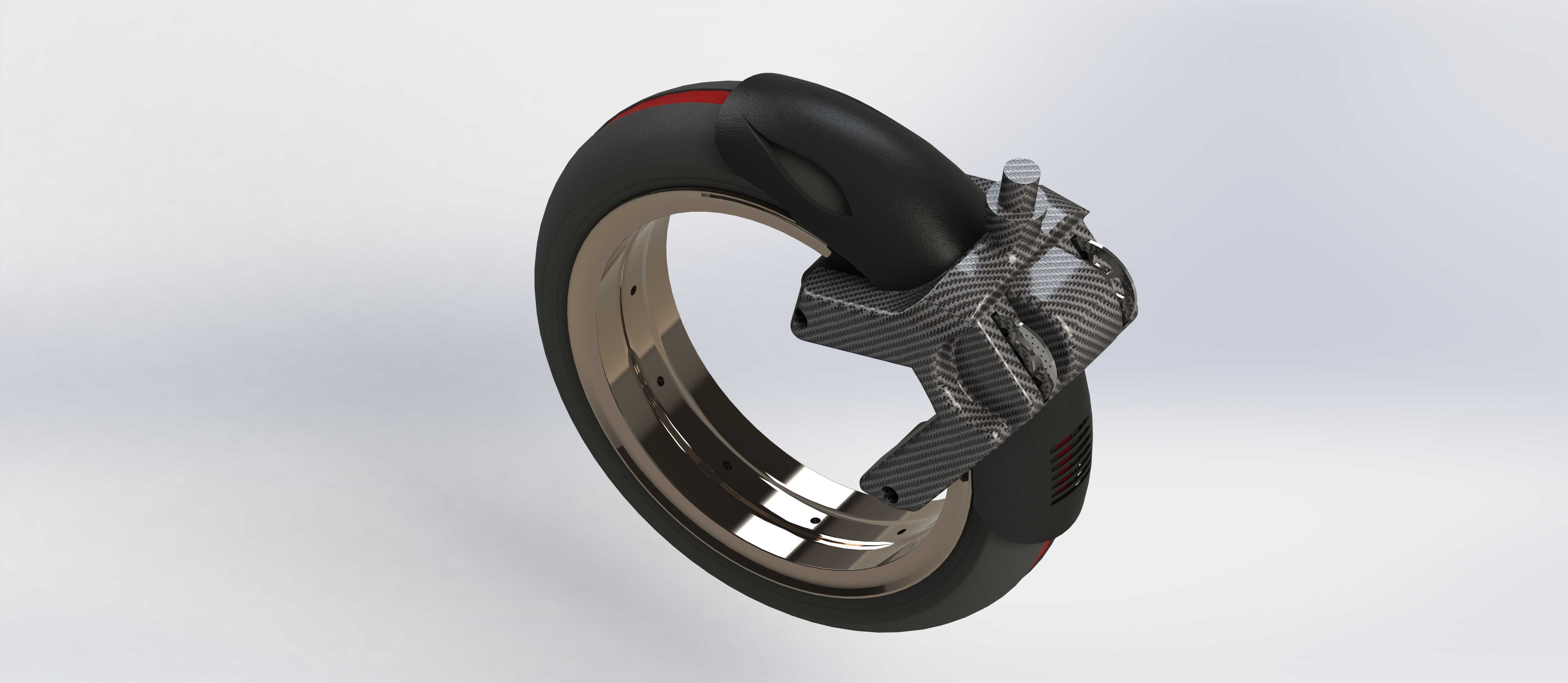

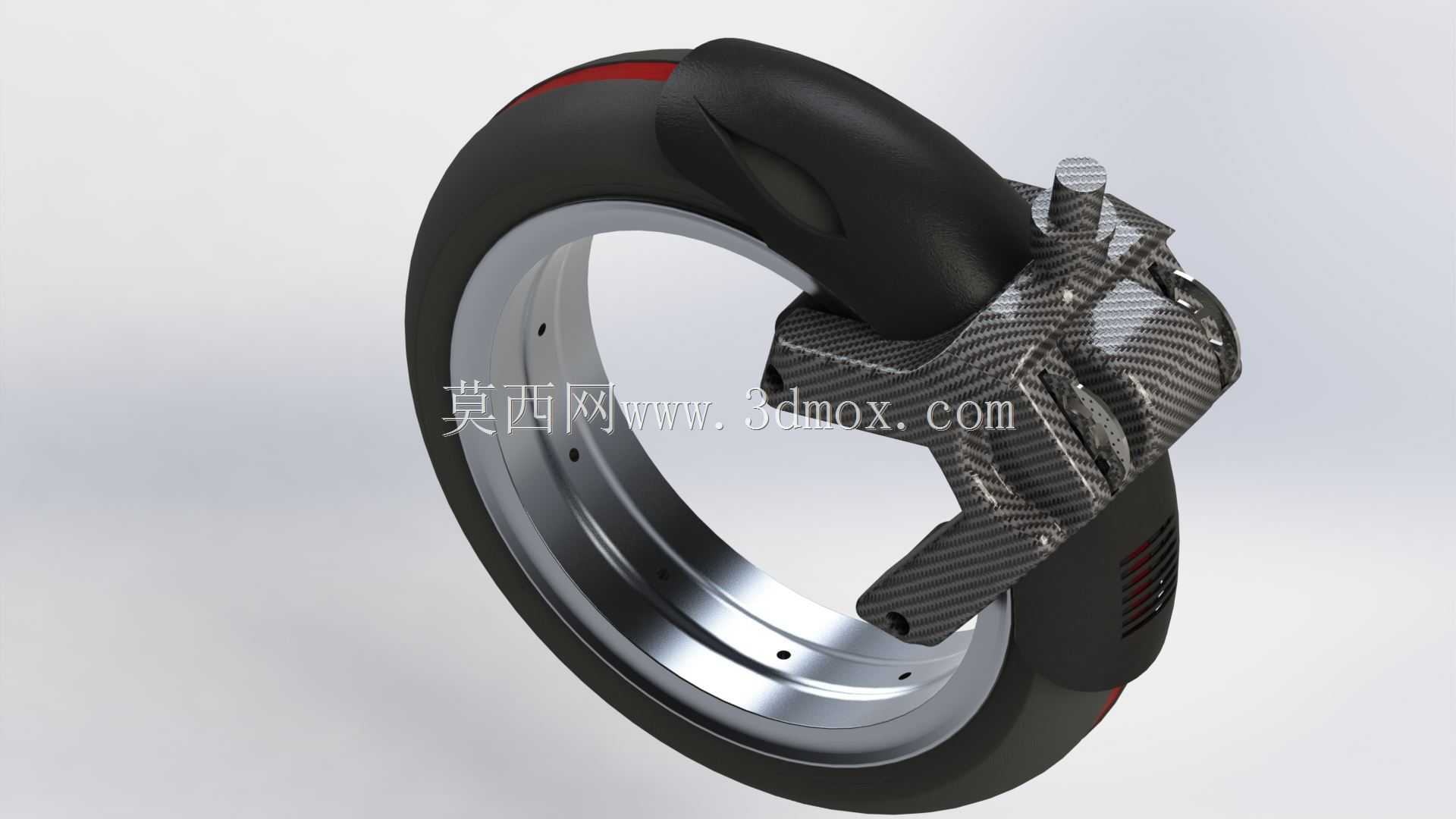

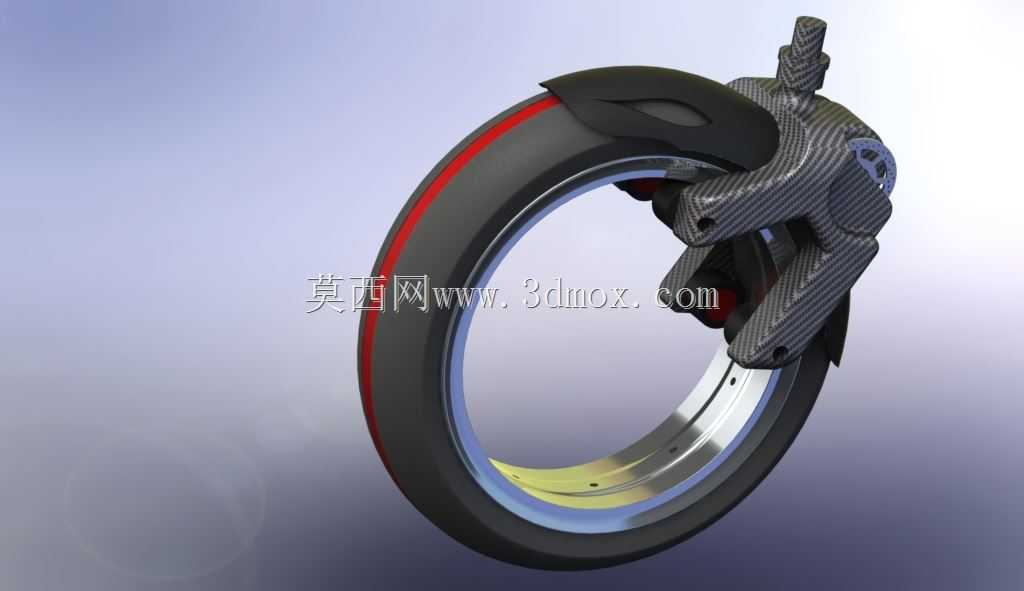

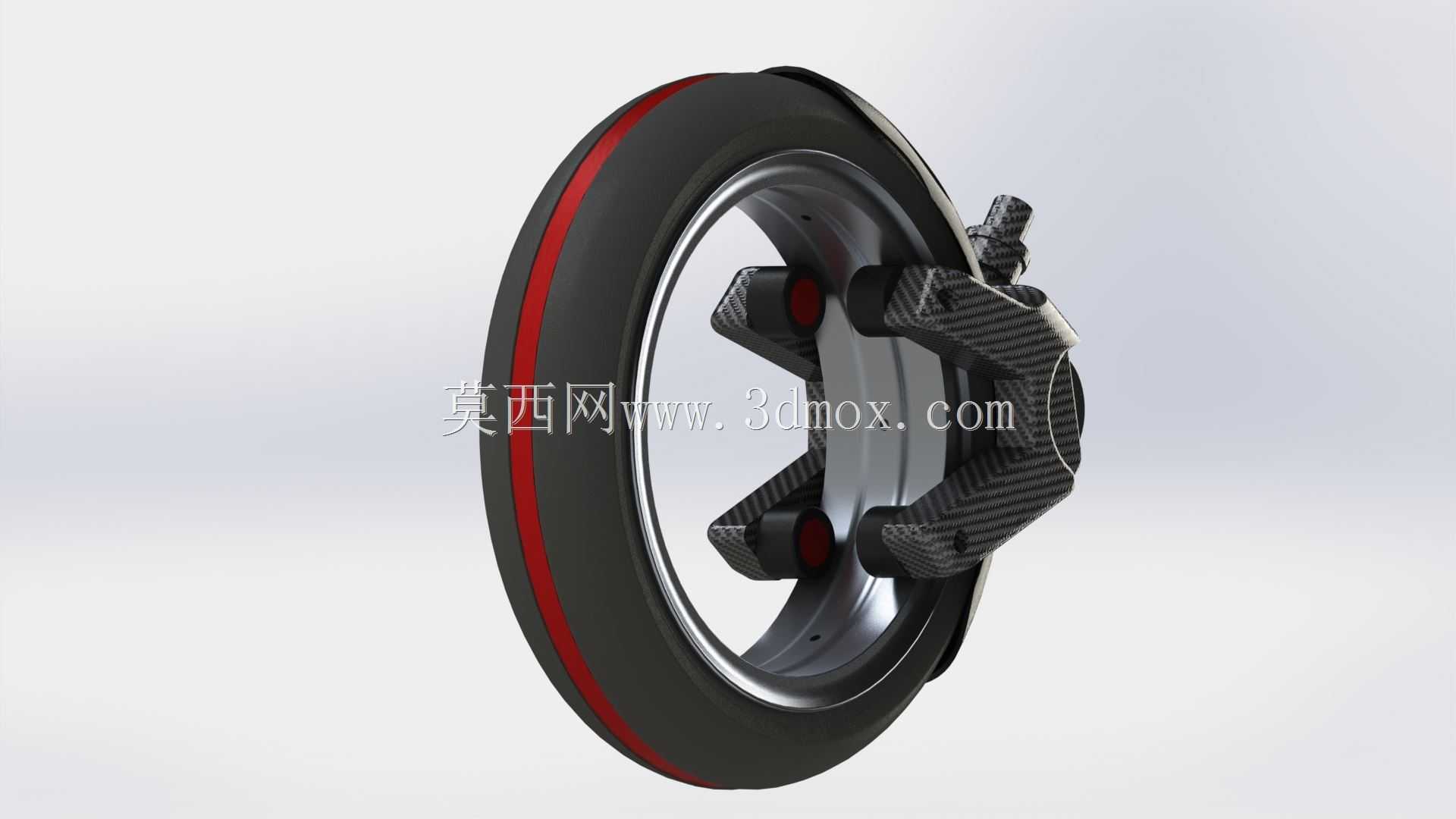

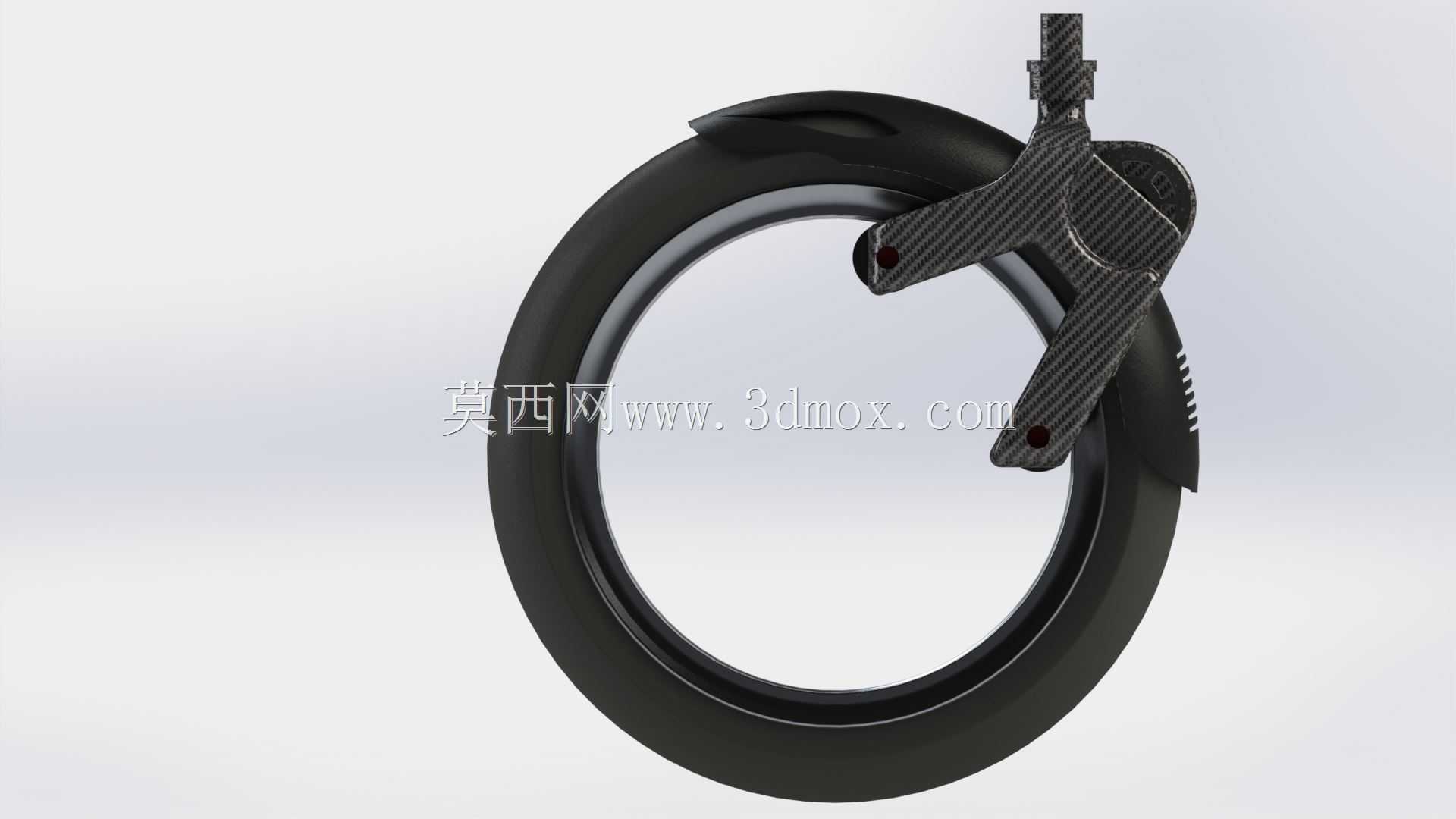

　　该无轮毂骑行装置的结构设计，核心围绕非传统轮组的承载逻辑展开，区别于常规带辐条、花鼓的轮组结构，整个轮体的受力传递路径完全重构，轮圈本身作为主要承载构件，胎体直接嵌装在轮圈外侧的卡槽内，卡槽的尺寸公差控制在0.2mm以内，保证轮胎充气后与轮圈的贴合度，避免高速滚动下出现胎体滑移的问题。驱动与制动模块采用跨夹式结构安装在轮圈的内环面，模块与轮圈接触的摩擦面做了纹理化处理，接触压强控制在0.8MPa，既保证足够的摩擦力传递动力，又不会因为压强过大导致轮圈内表面出现压痕损伤。

　　从应用场景来看，该结构可适配短距离城市通勤的个性化代步需求，也可作为特种作业场景下的移动载具单元，比如狭窄厂区内的巡检移动载体，由于取消了中央花鼓的结构，轮体中心的中空区域可以预留出传感器、小型储能模块的安装空间，相比传统轮组的空间利用率提升40%以上。整个装置的安装边界需要考虑轮体的转动间隙，跨夹模块与轮圈内环的单侧间隙预留3mm，避免轮体受载变形后出现运动干涉，模块的固定端采用快拆式锁紧结构，不需要额外的专用工具即可完成模块与轮体的拆分，方便日常的胎体更换与模块维护。

　　设计思路上优先考虑了结构的轻量化，跨夹模块的主体采用碳纤维模压成型，材料铺层方向按照主受力路径排布，0度铺层占比60%主要承受径向载荷，±45度铺层占比30%承受扭转与侧向载荷，90度铺层占比10%提升层间结合强度，整个模块的重量控制在1.2kg以内，相比同载荷等级的金属结构减重65%。轮圈采用铝合金旋压成型工艺，轮圈的截面为变厚度设计，与摩擦模块接触的区域厚度为5mm，非接触区域厚度渐变至3mm，在保证结构刚度的前提下尽可能降低轮体的转动惯量，提升加速响应性。

　　功能特性方面，该结构的制动系统集成在跨夹模块内部，采用碟刹式制动逻辑但制动盘直接集成在轮圈的内环侧面，不需要额外安装独立的制动盘，减少了零部件数量，制动时的制动力矩直接作用在轮圈上，力臂更长，相同制动力下的制动效果比传统花鼓安装的碟刹结构提升25%。驱动单元可适配轮毂电机改装，电机的转子直接与轮圈内环配合，定子固定在跨夹模块上，动力传递路径更短，传动效率比传统带花鼓的轮毂电机结构高8%左右。胎体选用低滚阻的橡胶配方，胎面的花纹深度设计为2mm，兼顾干湿地抓地力与滚动阻力，适合城市铺装路面的行驶需求。

　　在结构校核层面，轮体的径向刚度按照150kg的额定载荷做仿真验证，加载点位于轮圈最下端，最大变形量控制在1mm以内，满足骑行过程中的刚度要求，不会出现轮圈蹭到模块的问题。侧向刚度按照过弯时30度侧倾角的载荷工况校核，侧向加载1000N时轮圈的侧向变形量为0.8mm，保证过弯时的结构稳定性。跨夹模块的锁紧结构采用楔形锁紧原理，锁紧力随着载荷的增大而自动提升，不会出现骑行过程中模块松脱的问题。整个装置的外形尺寸控制为轮体外径660mm，跨夹模块的最大外伸尺寸为120mm，整体宽度为110mm，和常规26寸自行车轮的安装空间兼容，可直接替换传统自行车的前轮单元，不需要对车架做大规模改装。
