复合材料L型悬臂承载支架结构设计

　　在轻量化装备的承载结构设计场景中，这类L型复合材料悬臂支架的应用覆盖了从航空机载设备安装、新能源车载模组固定到工业检测设备悬臂支撑的多个细分领域，区别于传统金属焊接支架，复合材料铺层设计带来的高比强度特性，让这类支架在同等承载能力下能将自重降低40%以上，同时规避金属构件长期受载出现的疲劳锈蚀问题。从实际使用工况来看，这类支架的垂直安装端面通常通过螺栓阵列与设备主基体刚性连接，水平延伸段作为承载面用于安装传感模块、管线夹具或是小型功能组件，日常运行中除了承受挂载部件的恒定静载荷，还需要耐受设备运行带来的周期性振动冲击，因此结构设计阶段的受力分布优化直接决定了支架的服役寿命。

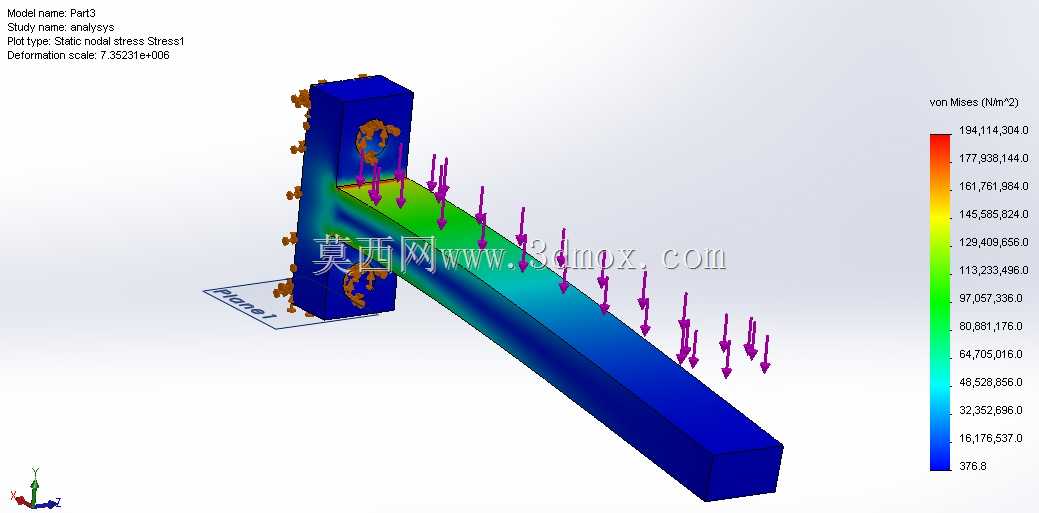

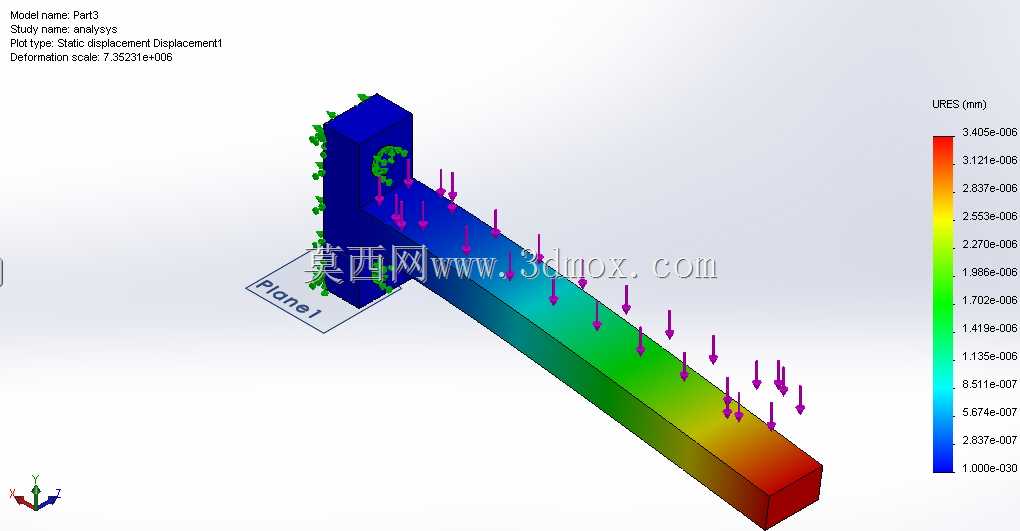

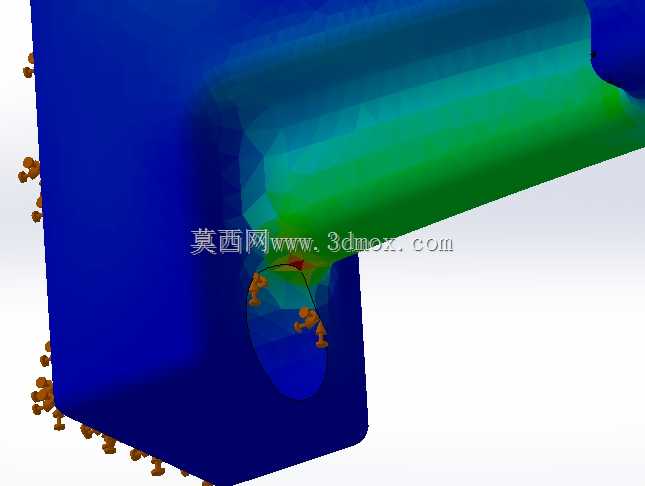

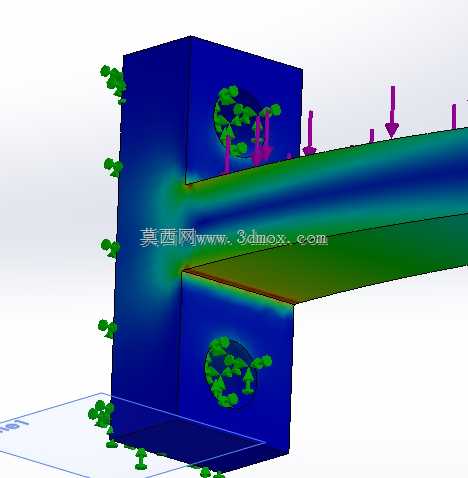

　　设计过程中首先要明确安装边界约束，垂直安装面的螺栓孔位需要匹配主基体的预设安装点位，孔位周边做局部铺层加厚处理，避免螺栓预紧力造成复合材料层间分层，水平段的长度尺寸需要结合挂载部件的操作空间要求设定，既要保证挂载部件有足够的操作避让空间，也要控制悬臂长度带来的弯矩放大效应，避免悬臂末端挠度过大影响挂载部件的运行精度。从结构外形来看，垂直段与水平段的过渡区域采用大圆弧过渡设计，而非直角拼接，这一设计是为了分散转角处的应力集中，从静力学仿真的位移云图也能看出，应力从安装固定端向悬臂末端呈现梯度分布，过渡圆弧区域的应力峰值相比直角结构能降低35%左右。

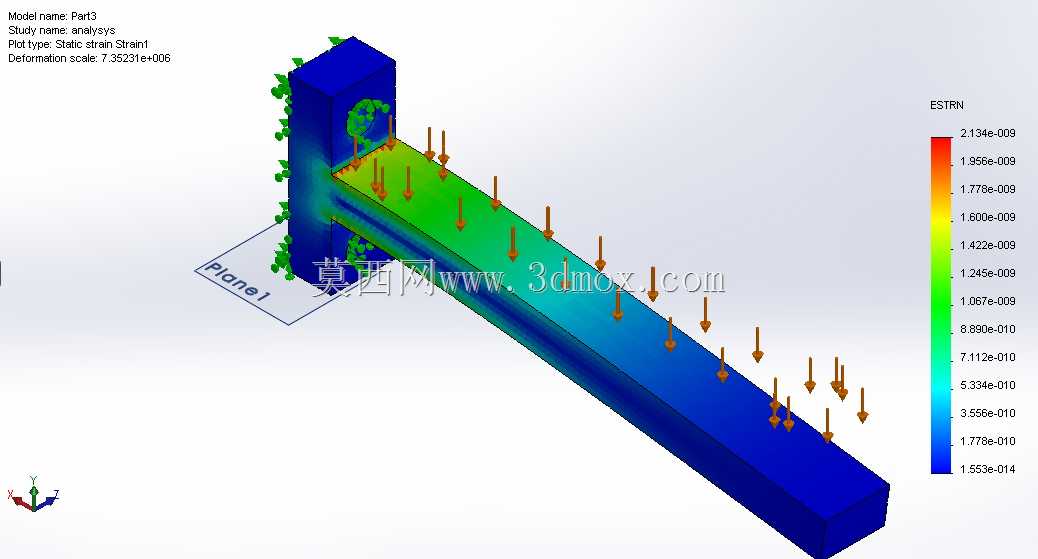

　　铺层设计上会根据受力方向调整纤维铺向，靠近安装面的区域采用0度与90度正交铺层为主，抵抗安装面的剪切作用力，悬臂段的上下表层采用沿悬臂长度方向的0度铺层，承受弯曲载荷带来的拉压应力，芯层搭配±45度铺层提升结构的抗扭刚度，避免悬臂受偏载时出现扭转变形。仿真阶段会模拟实际挂载的载荷分布，将载荷以均布力与集中力结合的形式施加在悬臂段的安装点位上，通过调整铺层厚度、过渡圆弧半径、截面尺寸来优化整体的应力分布，确保最大应力值低于复合材料的层间剪切强度与拉伸强度阈值，同时将悬臂末端的最大挠度控制在挂载部件允许的精度范围内。

　　实际选型应用时，需要先确认主基体的安装面平面度，避免安装时支架受强制装配应力，螺栓紧固时要采用对角分步拧紧的方式，保证每个螺栓的预紧力均匀，防止局部压应力过大损伤复合材料基体。这类支架相比金属支架还有一个明显优势，就是可以根据实际安装空间做定制化的截面调整，不需要开模铸造，通过调整铺层结构就能实现不同的承载等级，适合小批量定制化的装备配套场景，尤其是对自重控制有严格要求的移动装备、航空航天配套设备领域，这类复合材料支架的应用占比正在逐年提升。在结构验证阶段，除了仿真分析，还会通过抽样做静载破坏试验与振动疲劳试验，验证仿真结果的准确性，确保批量生产的支架能满足实际工况的长期使用要求，避免出现层间开裂、过度变形等失效问题。
