V型12缸内燃机核心结构三维数模

　　这套V12动力装置的三维结构，完整还原了大排量多缸内燃机的核心组成逻辑，在重型商用车、高性能乘用车辆、大型工程作业机械、固定式发电机组的动力配套场景中，这类V型布局的12缸机型始终占据着大马力动力段的核心位置。不同于直列六缸机型的狭长布局，V12结构将两列六个气缸以60度夹角对称排布在曲轴两侧，从安装边界来看，这种布局能在保证12个气缸总排量的前提下，将动力总成的轴向长度压缩近40%，大幅降低机舱纵向空间占用，同时对称的缸体排布能抵消绝大多数一阶、二阶往复惯性力，整机运行的平顺性远优于同排量直列机型，即使在低转速高扭矩输出区间，也不会出现明显的结构振动，对配套设备的机架抗振设计要求更低。

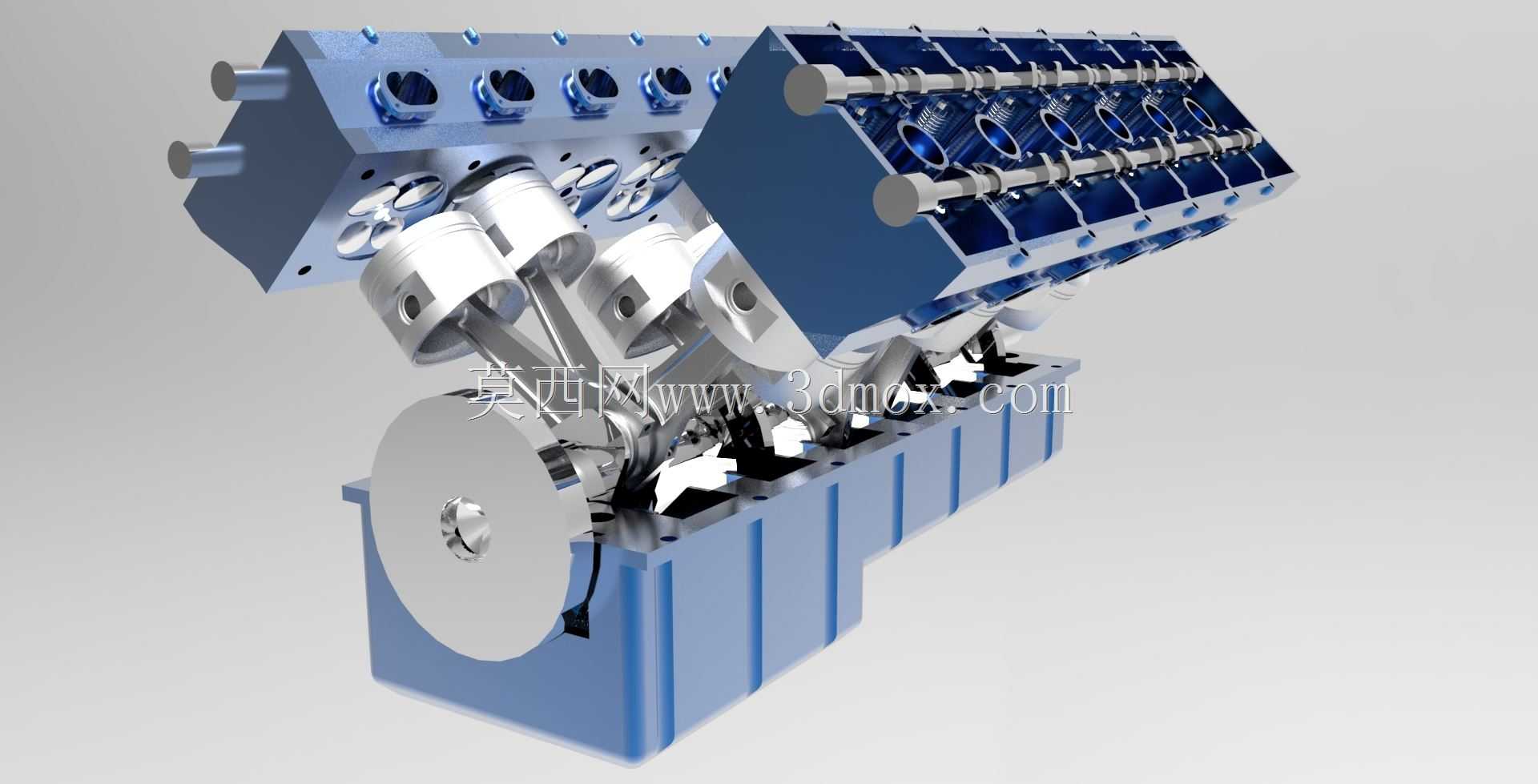

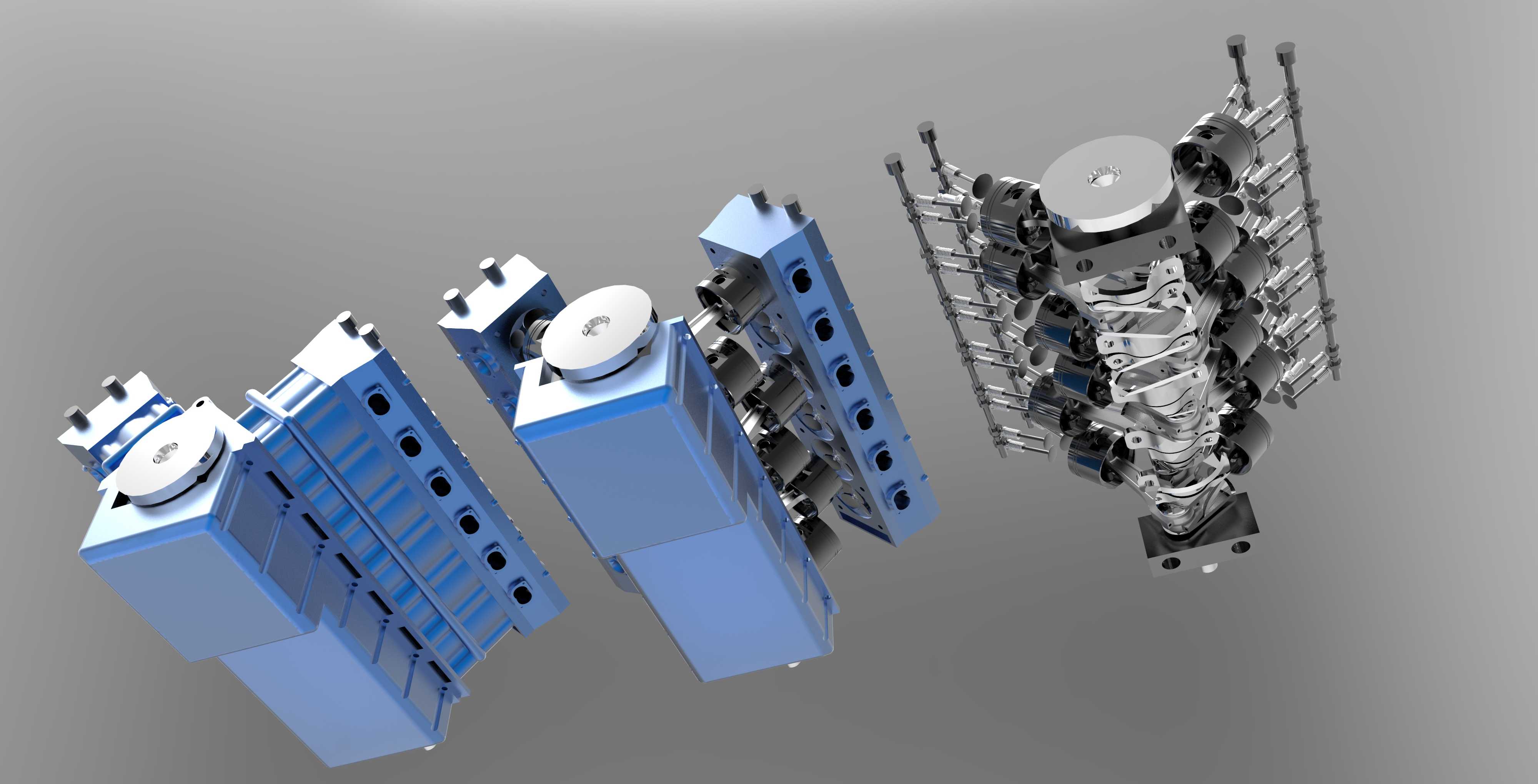

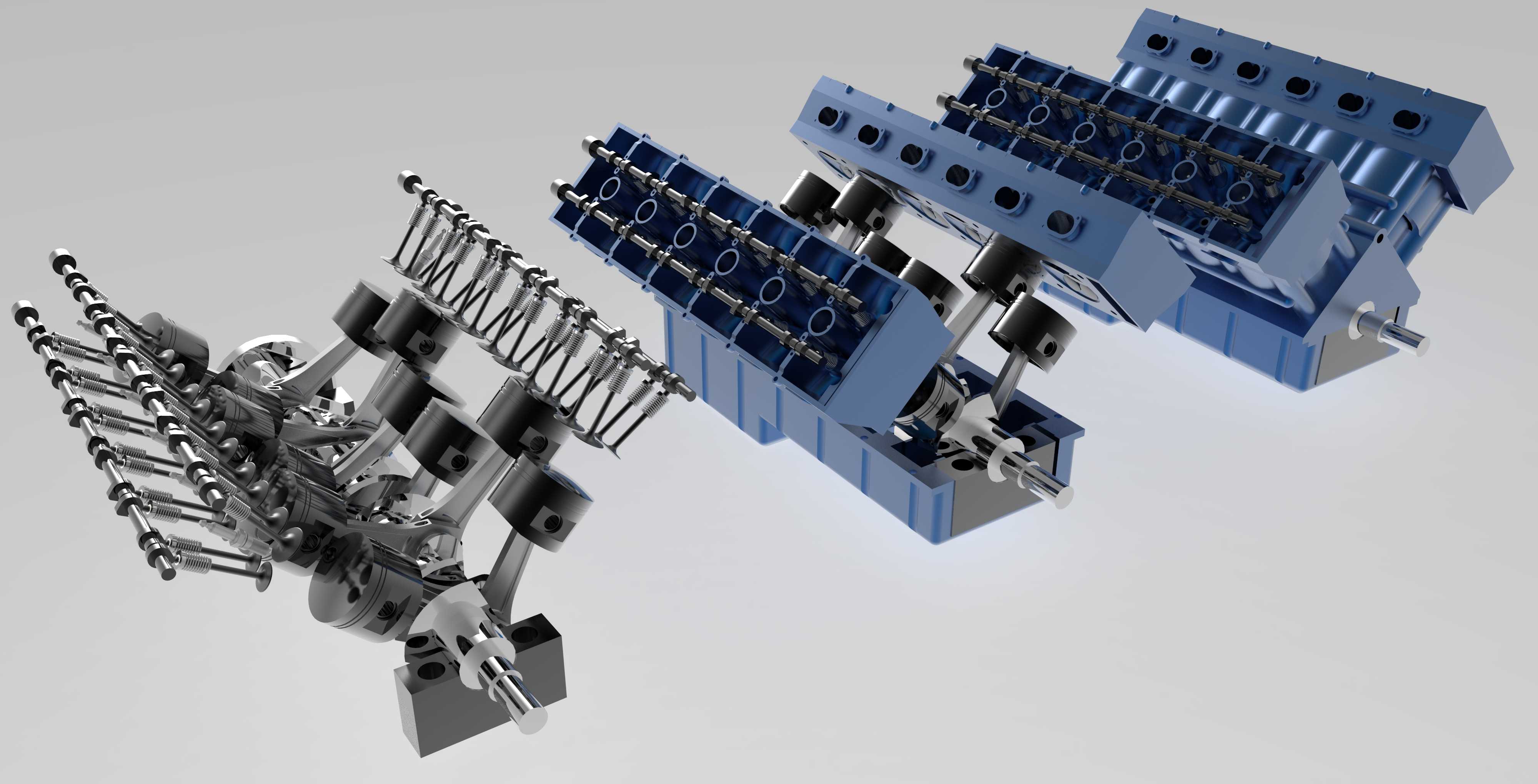

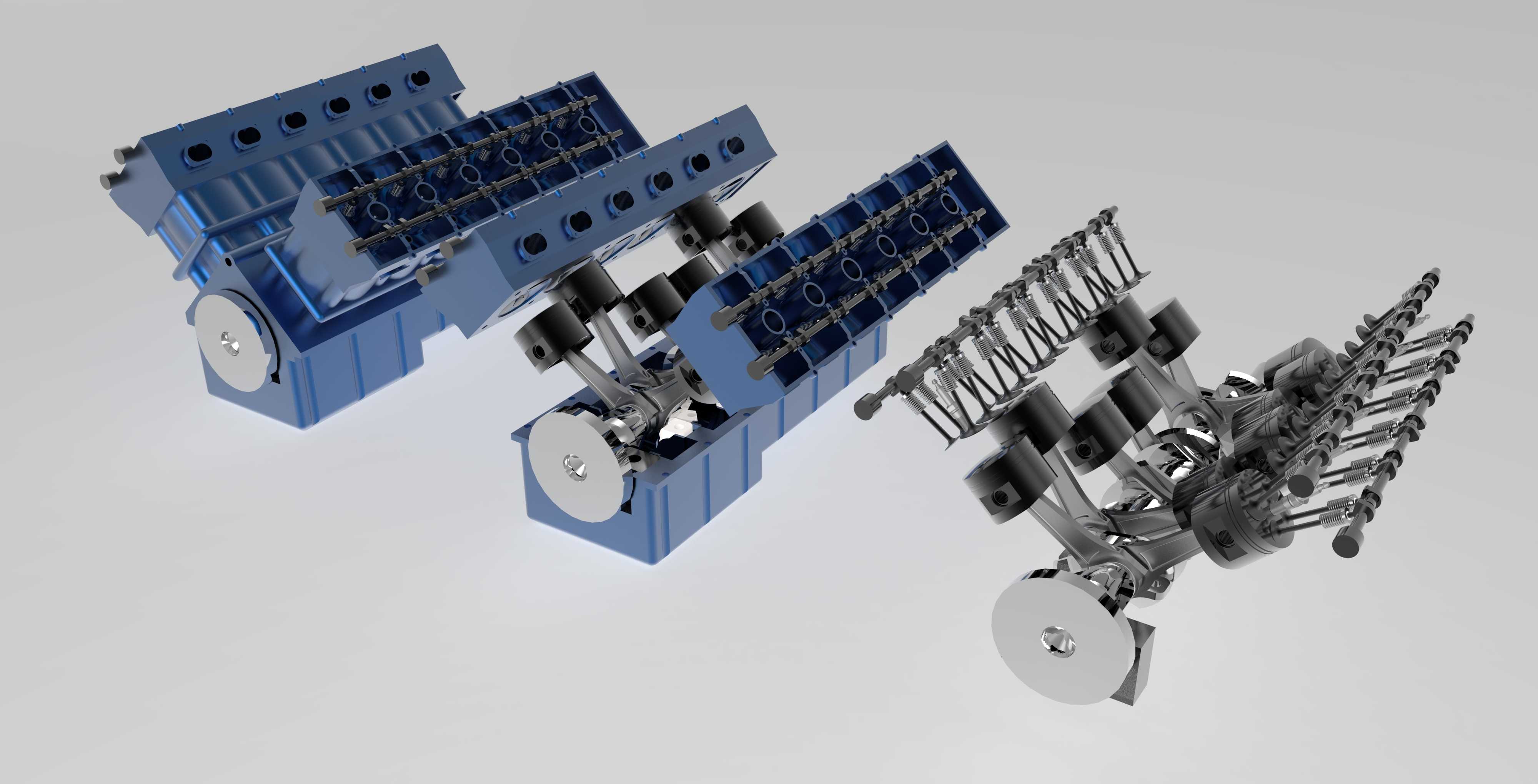

　　从结构拆分来看，数模完整呈现了缸体、缸盖、曲柄连杆机构、配气机构的装配关系：两列分体式缸盖分别对应单侧六个气缸，每列缸盖集成了独立的进排气道、气门座圈安装位、冷却水道与润滑油道，配气机构采用顶置凸轮轴设计，每缸对应进排气两个气门，通过凸轮轴直接驱动挺柱控制气门开闭，省去了传统推杆结构的传动间隙，能适配更高的额定转速区间。曲柄连杆机构采用全支撑曲轴设计，12个曲柄销按照V型夹角对应配对，每一组连杆分别连接两侧同相位气缸的活塞，曲轴主轴颈数量比直列六缸机型更多，能承受大扭矩输出下的曲轴弯曲载荷，活塞采用铝合金材质设计，裙部预留了热膨胀余量，装配时需按照缸筒分组选配活塞环开口间隙，避免热态工况下出现拉缸故障。

　　在实际工程应用中，这类V12机型的冷却系统采用分路设计，两列缸体分别设置独立的进水腔，冷却水从缸体下部进入后，先环绕缸筒外壁完成缸套冷却，再通过缸体与缸盖的连通水孔进入缸盖水套，重点冷却气门座圈与燃烧室区域，最终从缸盖前端的出水腔汇入节温器总成，这种分路冷却结构能避免直列机型常见的前后端缸体温差过大问题，保证各缸工作温度均匀，减少热变形带来的密封失效风险。润滑系统则采用压力润滑与飞溅润滑结合的方式，主油道布置在缸体V型夹角的中央位置，通过分油道分别向曲轴主轴颈、连杆轴颈、凸轮轴轴颈供给压力润滑油，缸壁、活塞销、凸轮挺柱等位置则依靠曲轴旋转带起的润滑油完成飞溅润滑，油底壳采用深腔设计，即使在大角度倾斜的作业工况下，也能保证机油泵吸油口始终处于油面以下，避免润滑系统进气导致的轴瓦烧蚀故障。

　　从安装匹配的角度来说，这套结构的动力输出端位于曲轴前端，可通过法兰连接液力变矩器、离合器总成或者分动箱，适配不同设备的动力传输需求，缸体侧面预留了发电机、起动机、空调压缩机、水泵等附件的安装支架位，所有附件的驱动轮槽与曲轴皮带轮处于同一平面，装配时需调整皮带张紧力至规定区间，避免运行过程中出现皮带打滑、附件轴承过载的问题。进排气接口分别位于两列缸盖的外侧，可对接涡轮增压装置或者自然吸气进气歧管，排气侧预留了氧传感器、排气温度传感器的安装螺纹孔，能适配不同排放等级的后处理系统安装需求。

　　在结构设计层面，这套数模的各部件配合公差完全按照量产机型的工程要求设置，缸体与缸盖的结合面平面度公差控制在0.05mm以内，装配时需按照规定扭矩顺序拧紧缸盖螺栓，避免缸盖变形导致的气缸垫冲蚀故障；曲轴轴向间隙控制在0.1-0.2mm区间，通过止推片调整间隙量，既避免热态下曲轴膨胀卡滞，也防止运行过程中曲轴轴向窜动过大导致的前后油封漏油。连杆大头采用斜切口设计，能在保证连杆强度的前提下，让活塞连杆组可从缸体上方完成拆装，大幅降低后期维护的工艺难度，连杆螺栓采用塑性域拧紧工艺，装配时需严格按照转角法完成紧固，避免螺栓预紧力不足导致的连杆断裂事故。

　　不同于小排量三缸、四缸机型的轻量化设计取向，V12结构的缸体采用高强度铸铁材质，缸筒部分可采用湿式缸套设计，当缸筒出现磨损超差时，可直接更换缸套完成修复，无需镗磨整个缸体，大幅降低全生命周期的维护成本。配气机构的凸轮轴采用合金铸铁淬火处理，凸轮型线经过动力学优化，能在保证气门开闭正时准确的前提下，降低气门落座的冲击载荷，减少配气机构的运行噪音，延长气门组件的使用寿命。
