在小排量内燃动力单元的结构设计中,曲柄作为曲轴总成的核心组成部分,直接决定了动力输出的平顺性与整机的可靠运行寿命,尤其在单缸摩托车发动机的布局里,这类集成了平衡配重的曲柄结构,需要同时兼顾往复惯性力抵消、扭矩传递、旋转支撑的多重功能。从实际装车场景来看,这类曲柄主要适配小排量跨骑摩托车的单缸风冷发动机,日常运行中需要承受活塞连杆传递来的爆发压力,将活塞的直线往复运动转化为曲轴的旋转扭矩,再通过主轴端将动力输出给离合器与传动系统,同时自身的配重结构需要抵消活塞、连杆往复运动产生的一阶惯性力,降低发动机整机的振动幅度,提升骑行过程中的驾乘舒适度。

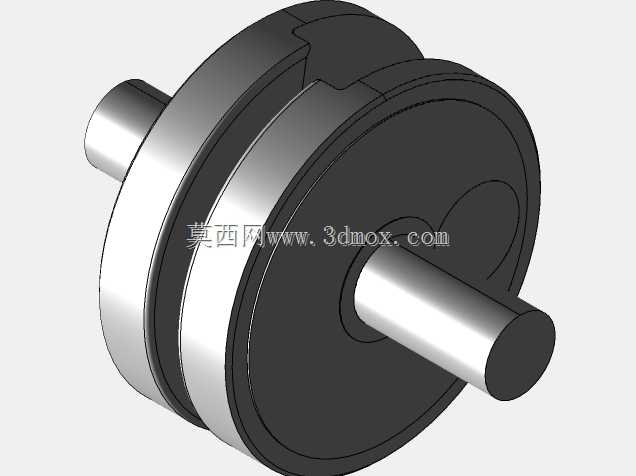

从结构设计思路来看,该曲柄采用整体式锻造毛坯加工的思路,主体的圆盘形配重块与两端的支撑轴颈为一体化结构,避免了分体式装配带来的连接松动风险,配重块的偏心轮廓是经过动平衡校准设计的,偏心质量的大小与活塞连杆组件的往复质量严格匹配,在发动机额定转速区间内,能够将剩余不平衡量控制在允许的阈值范围内,避免高速运转时出现曲轴轴颈偏磨、箱体轴承过早失效的问题。两端的支撑轴颈采用等直径设计,适配发动机箱体上的深沟球轴承安装位,轴颈表面预留了合适的粗糙度要求,既保证轴承内圈的压装过盈量符合装配规范,又能避免轴颈表面过于粗糙导致的轴承内圈跑圈故障。

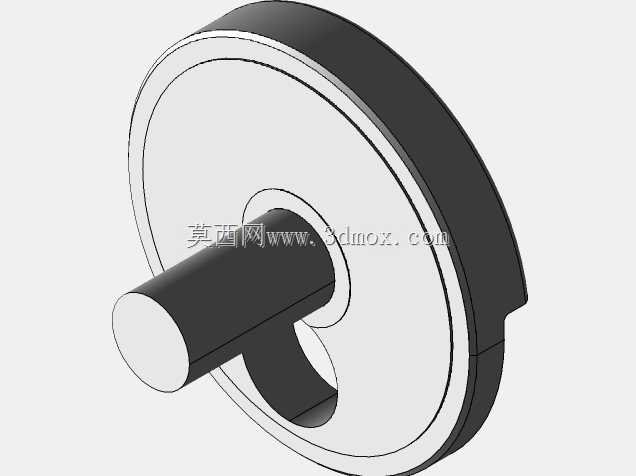

从安装边界尺寸来看,该曲柄的轴向总长度需要匹配发动机左右箱体的合箱间距,两端轴颈的直径与箱体轴承座的孔径采用基孔制配合,装配时需要保证曲柄的轴向窜动量控制在0.1mm到0.3mm的合理区间,过大的窜动量会导致曲轴轴向冲击,过小则会在热机状态下出现轴颈卡滞的问题。配重块的外圆直径需要与箱体内部的避让腔尺寸匹配,旋转过程中不能与箱体壁、机油泵驱动齿轮、正时主动链轮等周边零部件发生运动干涉,配重块侧面的凹槽结构是为了避让连杆大头的旋转运动轨迹,同时可以在曲轴旋转时带动机油飞溅,实现缸筒、活塞销等部位的飞溅润滑,不需要额外设计润滑油道即可满足关键摩擦副的润滑需求。

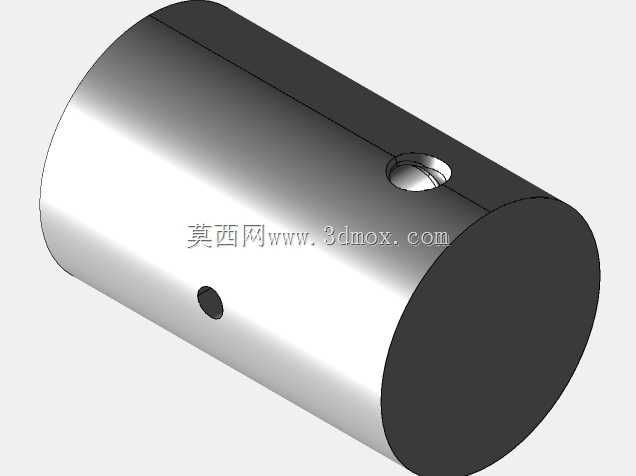

在实际工程应用中,这类曲柄的材质通常选用中碳合金钢,经过调质处理后获得足够的芯部韧性,轴颈表面再通过高频淬火提升表面硬度,保证长期承受交变载荷的情况下不会出现轴颈磨损、配重块疲劳断裂的问题。设计过程中需要重点校核曲柄销与主轴颈的过渡圆角处的应力集中系数,圆角半径不能过小,否则在发动机高负荷爆发行程下,过渡位置容易萌生疲劳裂纹,长期运行后存在曲柄断裂的风险。同时动平衡工序是这类零件加工过程中必不可少的环节,需要在专用动平衡机上对曲柄组件进行不平衡量检测,通过在配重块指定位置去重的方式,将不平衡量调整到设计要求范围内,避免发动机高速运转时出现剧烈振动,连带导致车架共振、紧固件松动等连锁故障。

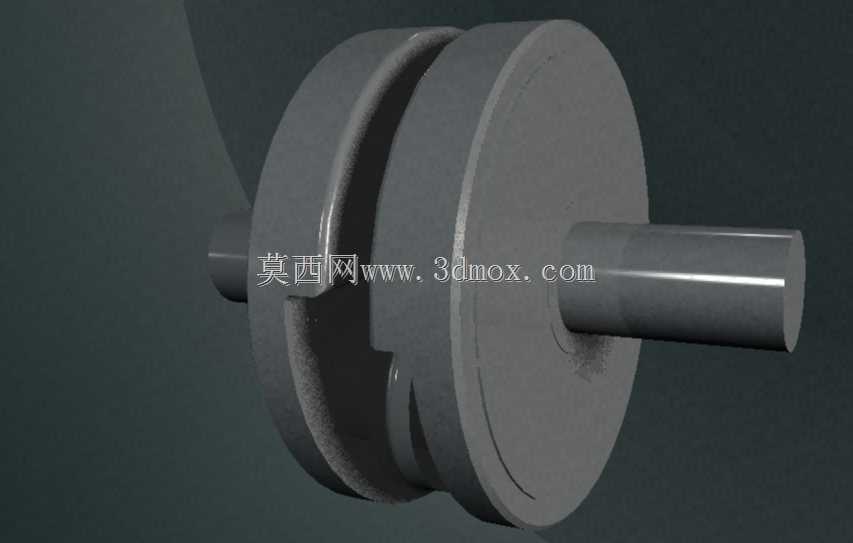

从三维建模的角度来看,构建该模型时需要重点保证配重块的偏心轮廓精度、轴颈的同轴度要求、配重块侧面避让槽的位置尺寸,这些参数直接影响后续生成工程图的准确性,也能为后续的运动仿真、有限元应力分析提供精准的数模基础。在进行装配验证时,可以将该曲柄模型与连杆、活塞、轴承等周边零件进行虚拟装配,检查各运动部件之间的静态间隙与动态运动轨迹是否存在干涉,提前发现设计阶段的尺寸匹配问题,减少后续物理样机试制过程中的改模成本,缩短动力总成的研发周期。
