可调式自行车刹车操纵杠杆结构

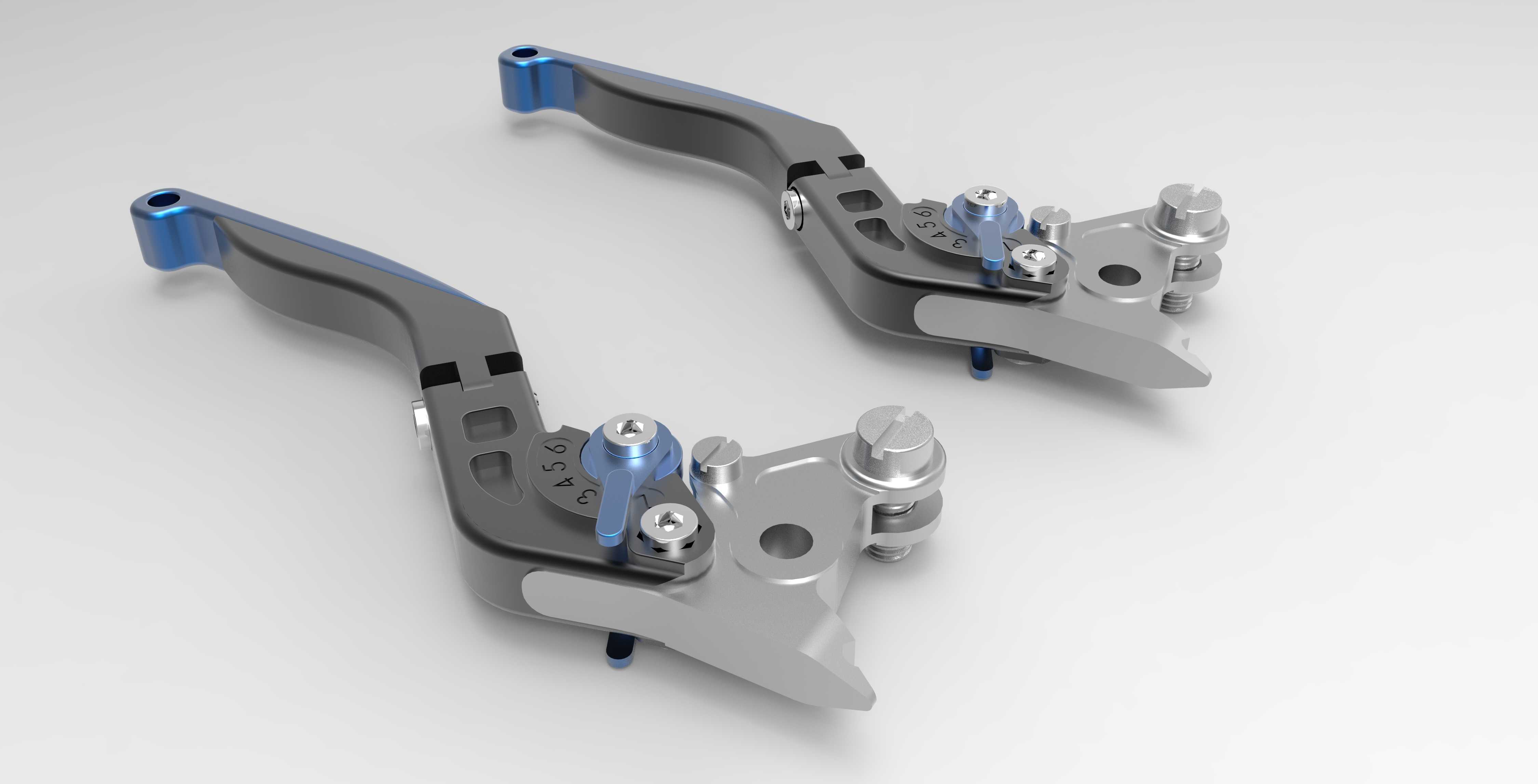

　　日常骑行场景中，刹车操纵杠杆是直接决定骑行安全的核心人机交互部件，这套可调式杠杆结构主要适配运动型自行车、改装摩托车的车把安装位，承担人手握力传递、制动行程触发的核心功能，区别于传统固定式刹车手柄，这款结构在设计阶段就充分考虑了不同用户的手掌尺寸、握距习惯差异，把调节功能集成在杠杆基座内部，没有额外突出的调节旋钮，避免骑行过程中剐蹭衣物或者意外触碰改变握距。从结构布局来看，整套部件分为杠杆主体、安装基座、调节锁止组件、枢轴连接结构四个核心部分，安装基座上预留了标准车把夹装的圆弧安装面，夹装位的圆弧半径匹配市面主流22.2mm直径的车把管材，安装时不需要额外改装车把结构，直接通过基座自带的锁紧螺栓就能完成固定，

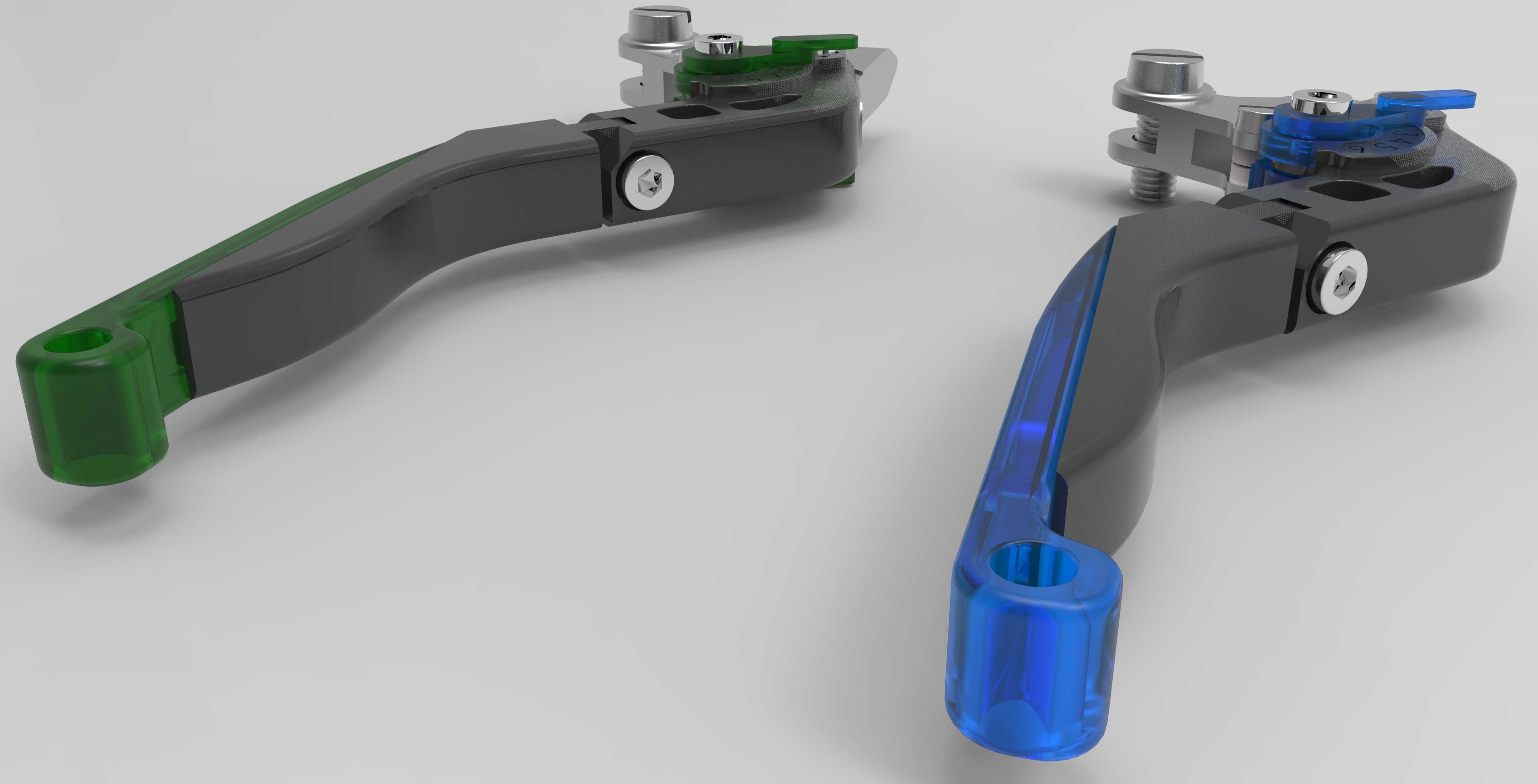

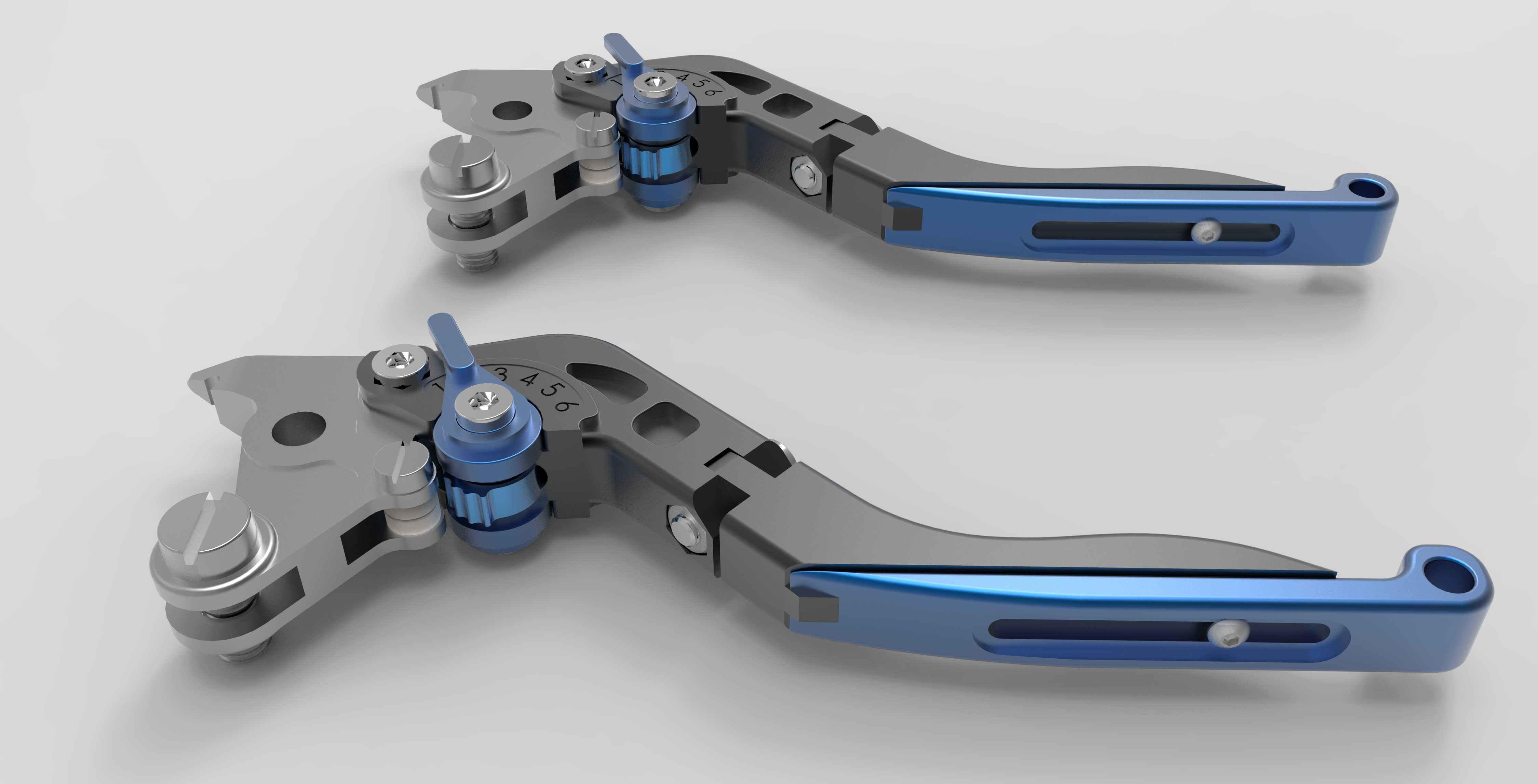

　　基座侧面预留了刹车线芯的穿装孔与锁紧螺丝位，兼容传统线拉刹车的拉线布局，不需要更换原有刹车管线就能完成替换。杠杆主体采用镂空减重设计，在握力受力的主路径上保留了足够的材料厚度，非受力区域做了规则的镂空槽，既降低了部件整体重量，也能在雨天骑行时快速排走表面积水，避免杠杆表面湿滑影响握持手感，杠杆握持段做了符合人体工学的弧度设计，表面贴合手指自然弯曲的轮廓，长时间握压不会产生明显的硌手感。调节结构的设计思路是通过偏心锁止的凸轮组件实现握距的多档位调整，用户只需要扳动基座上的蓝色调节拨杆，就能改变杠杆枢轴的初始位置，从而调整杠杆自由状态下和车把之间的距离，调整完成后拨杆自动锁止，不会因为骑行过程中的振动出现档位偏移，

　　枢轴位置采用了耐磨衬套设计，避免金属部件直接摩擦产生旷量，延长部件的使用寿命，衬套和枢轴之间的配合间隙控制在0.02mm以内，既保证杠杆转动顺畅，也不会出现松垮的虚位。从安装边界来看，整套杠杆安装完成后，向车把外侧的突出量不超过45mm，不会超出车把两端的护手安装位，向下的延伸量不超过30mm，不会影响车把上其他配件比如变速指拨、车铃的安装位置，基座上的固定螺栓采用内六角设计，安装时只需要常规的4mm内六角扳手就能完成全部装调工作，不需要专用工具。在实际使用场景中，这套杠杆结构既可以用在山地车的越野骑行场景，承受颠簸路面下的频繁制动受力，也可以适配通勤自行车的日常使用需求，调节功能可以让手掌偏小的用户或者女性用户把握距调小，

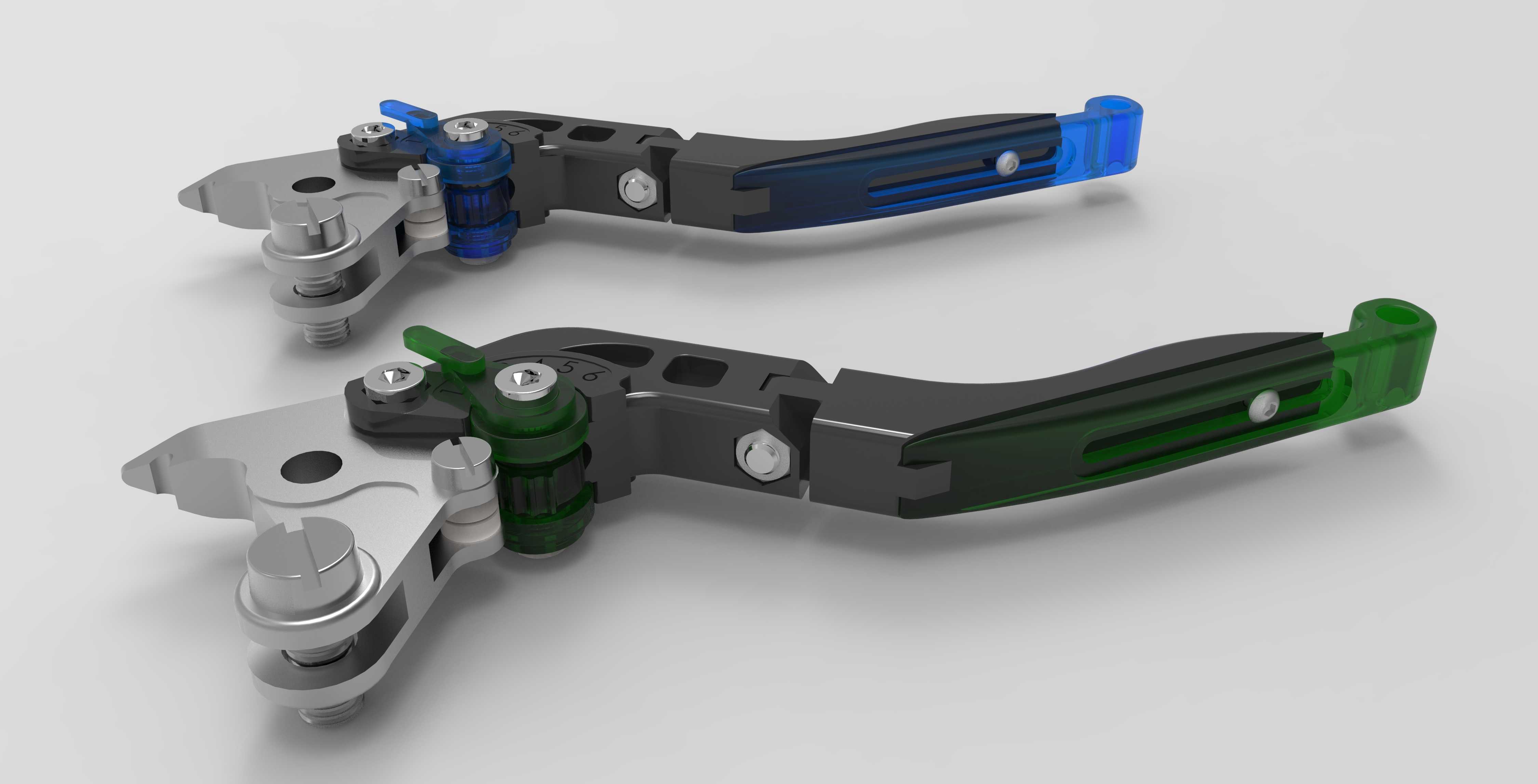

　　不需要手指完全张开就能触碰到杠杆，制动时的发力更顺畅，手掌偏大的用户可以把握距调大，避免刹车时手指卡在杠杆和车把之间。结构设计阶段做了受力仿真验证，在杠杆末端施加200N的握压力时，杠杆主体的最大变形量不超过0.15mm，远低于行业标准要求的变形阈值，不会因为大力制动出现杠杆断裂或者变形失效的问题，金属部件的表面做了阳极氧化处理，不同部件采用差异化的颜色区分，既提升了外观辨识度，也能增强部件的抗腐蚀能力，雨天骑行或者长期接触汗液也不会轻易出现锈蚀问题。
