多孔通风型盘式制动刹车盘结构设计

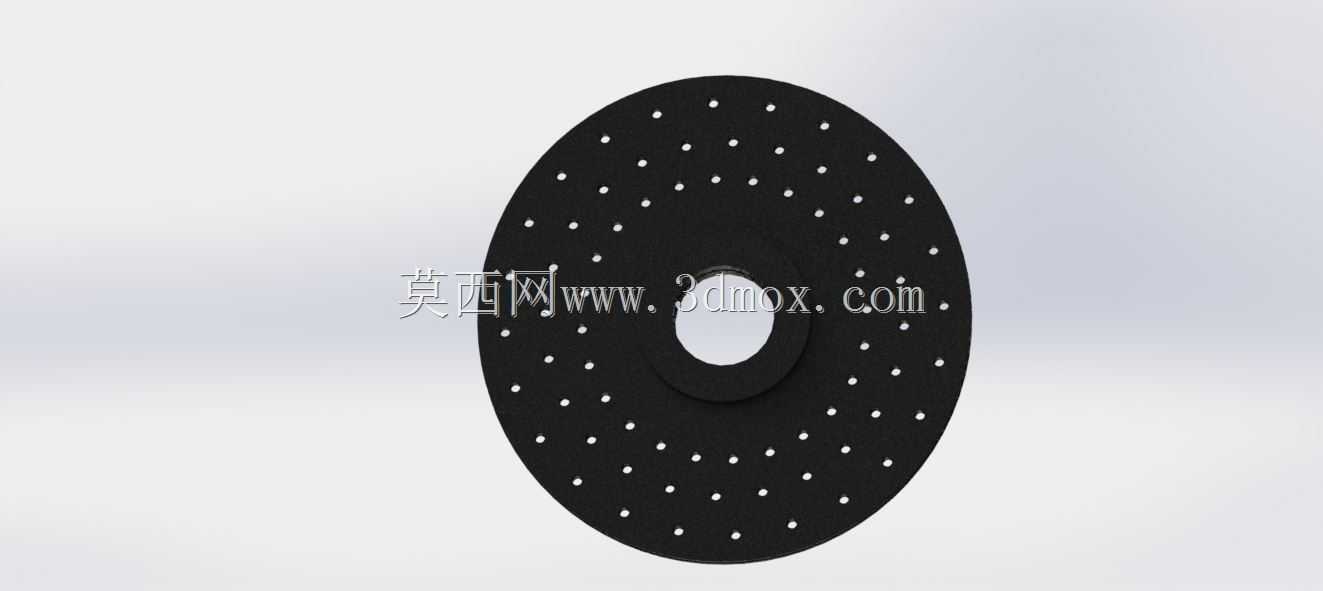

　　在机动车制动系统的实际选型与结构设计工作中，盘式制动部件的散热性能、摩擦接触均匀性直接决定了连续制动工况下的制动力稳定性，也是结构设计阶段需要优先校核的核心指标。这款多孔结构的盘式制动件，主要面向乘用车辆、轻型作业车辆的前轮制动装配场景，区别于传统实心制动盘的结构形式，其盘面采用多圈环形阵列排布的通孔设计，核心作用是在车辆连续制动、盘面因摩擦持续升温的过程中，利用车辆行驶过程中穿过通孔的气流带走摩擦产生的热量，避免制动盘因高温出现热衰退、摩擦系数骤降的问题，同时也能减少制动过程中产生的磨屑在摩擦面堆积，降低制动抖动、异响的发生概率。

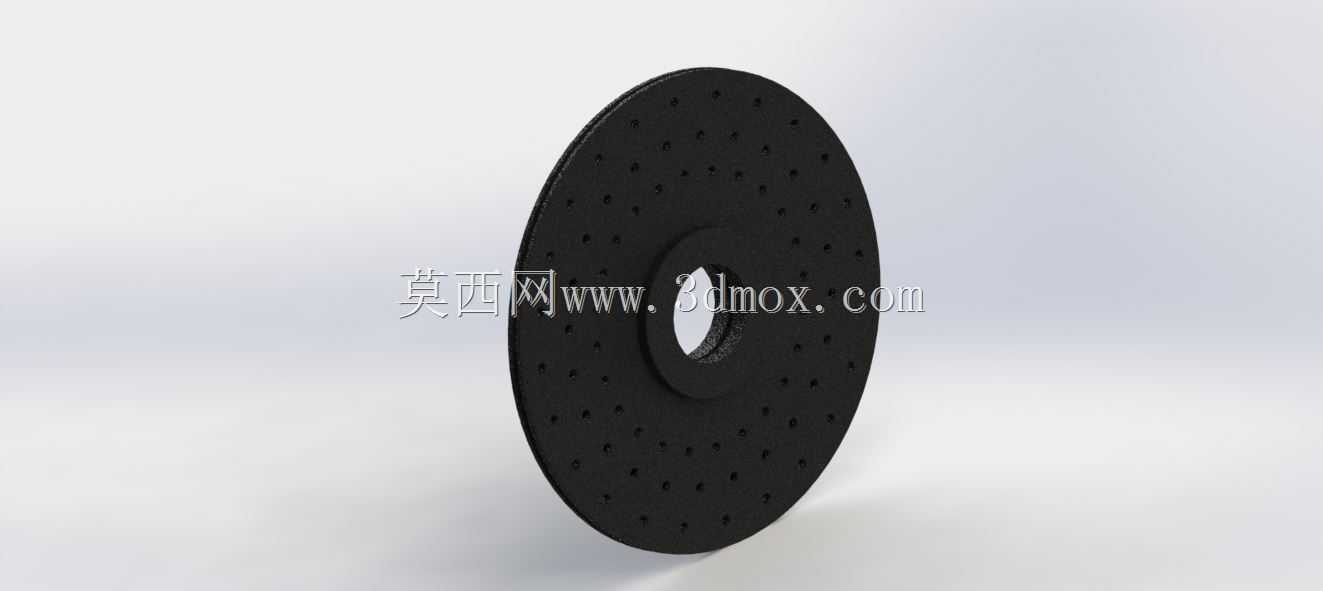

　　从实际结构设计逻辑来看，该制动盘采用一体式盘毂连接结构，中心设置带定位台阶的安装通孔，用于与车辆轮毂轴的定位配合，中心孔周边的环形凸台结构用于匹配轮毂的安装端面，保证制动盘装配后的端面跳动量控制在合理区间，避免制动过程中出现踏板抖动的问题。盘面的通孔并非等径均匀排布，而是根据不同径向位置的摩擦热负荷分布，调整孔位的排布密度：在摩擦接触的核心环形区域，孔位间距更小、排布更密集，对应制动过程中摩擦生热最集中的区域，最大化提升散热效率；靠近盘毂和盘体外缘的区域，孔位密度适当降低，保证盘体整体的结构强度，避免在高频制动扭矩作用下出现盘体开裂的问题。

　　在安装边界的尺寸匹配上，这类制动盘的设计需要严格匹配对应车型的轮毂安装节圆直径、中心定位孔尺寸、制动卡钳的安装跨距，盘体的整体厚度需要匹配卡钳摩擦片的工作行程范围，盘面的有效摩擦半径需要结合车辆的轴荷、制动力分配系数进行计算，保证单位面积的摩擦面压力处于摩擦材料的合理工作区间，既不会因压力过大导致摩擦片异常磨损，也不会因压力不足导致制动力矩达不到设计要求。盘体两侧的摩擦面需要保证足够的平面度与平行度公差，在装配完成后，端面的全跳动量通常需要控制在0.05mm以内，否则高速制动时很容易出现制动踏板的脉冲式抖动，影响驾驶感受与制动安全性。

　　从实际应用场景的适配性来看，这类多孔通风结构的制动盘，相比同尺寸的实心制动盘，重量可降低15%左右，既可以降低车辆的非簧载质量，提升悬挂系统的响应速度，也能减少车辆行驶过程中的转动惯量，对于提升车辆的操控灵活性有一定帮助。在日常使用场景中，频繁启停的城市道路工况、连续下坡的山路工况下，这类带通孔的制动盘散热优势会体现得尤为明显，连续十次以上的高强度制动后，盘面温度相比实心盘可降低80-120℃，能有效避免制动液高温汽化、摩擦材料热失效等危险工况的出现。

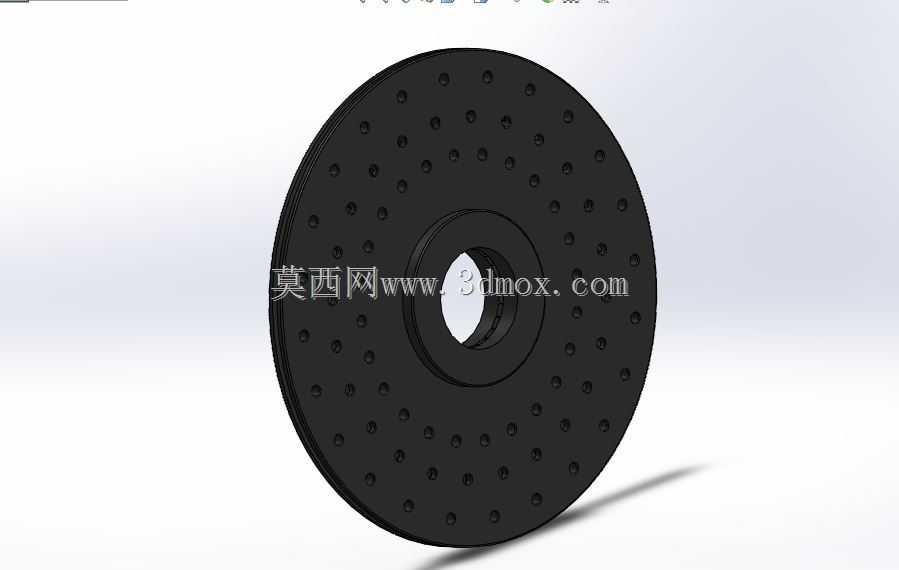

　　在三维建模过程中，这类盘类零件的建模需要重点关注孔位阵列的参数化设计，通过建立径向尺寸与孔位数量、孔径的关联参数，方便后续根据不同车型的制动力需求快速调整孔位排布方案，同时需要对盘体的壁厚过渡区域做圆角处理，避免应力集中，在结构强度校核阶段，需要重点验算最大制动力矩下盘体的剪切应力、热负荷下的热变形量，确保在极端工况下盘体不会出现结构性失效。另外，盘面的通孔边缘需要做微小的倒角处理，避免摩擦片在磨合过程中出现孔边的异常切削，延长摩擦片的使用寿命，也能减少制动过程中因孔边棱角产生的制动噪音。
