船用拖曳式双相不锈钢微型叶片阵列结构

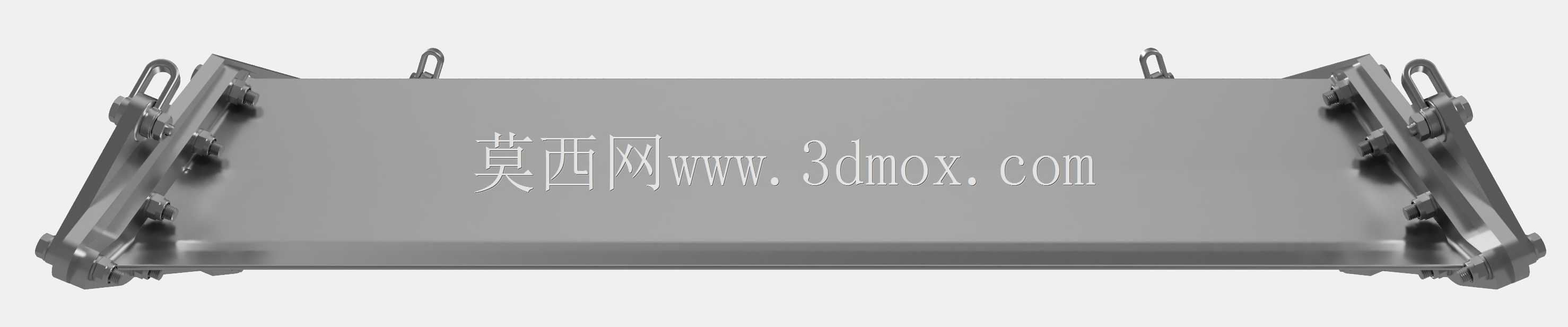

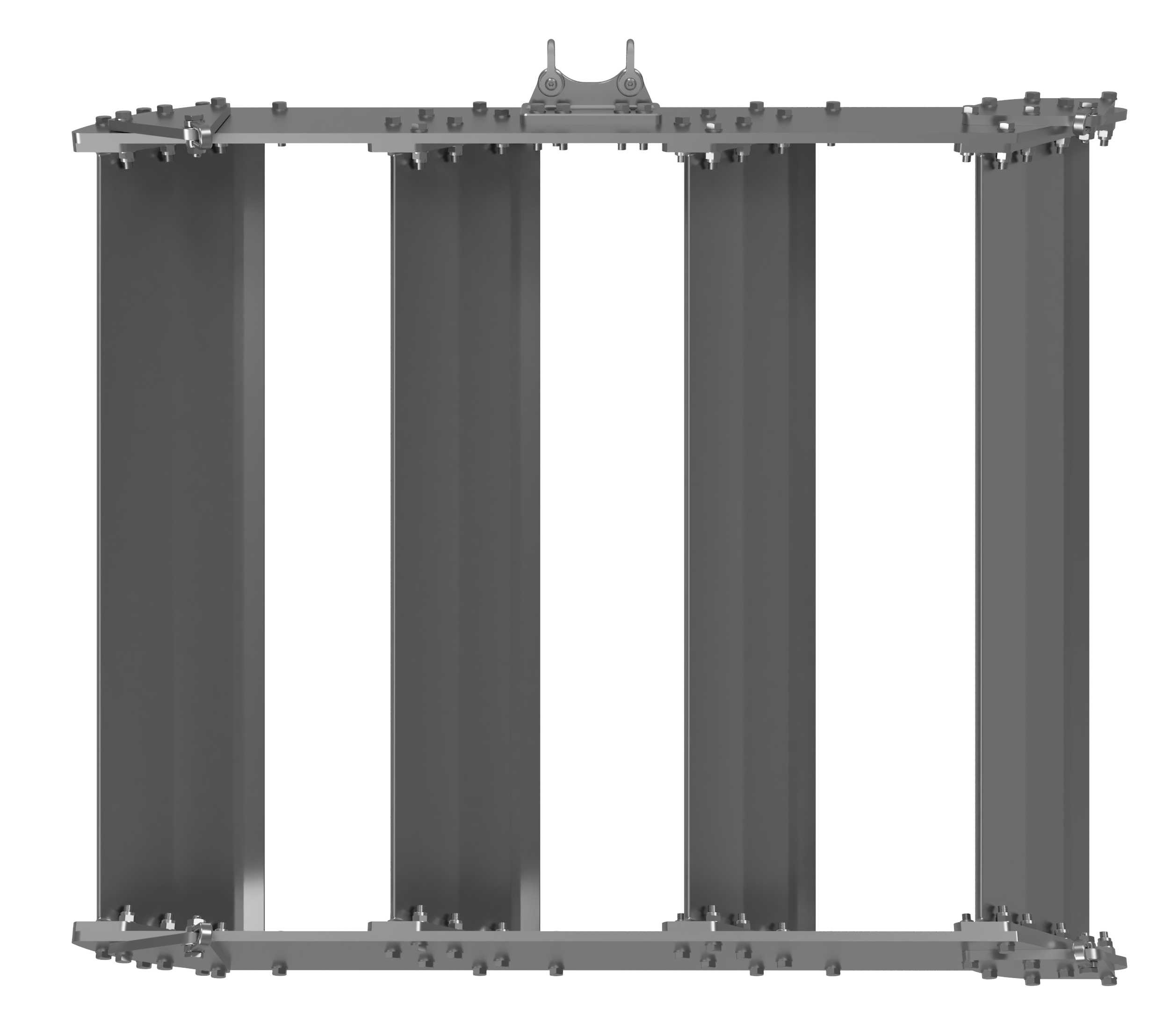

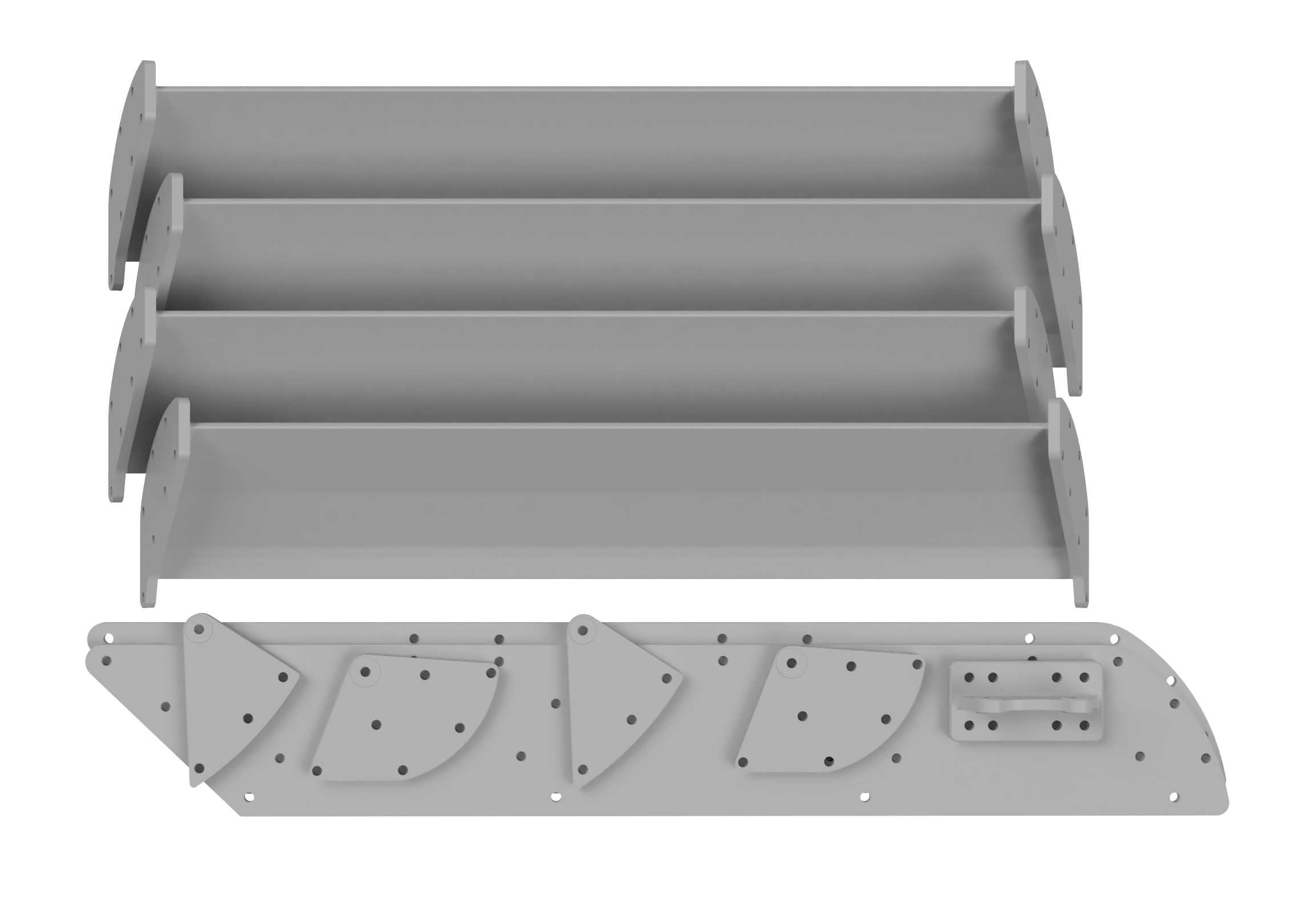

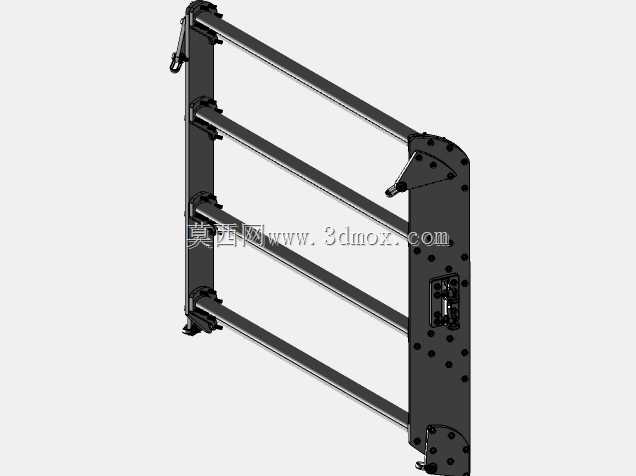

　　这款拖曳式叶片阵列主要面向内河及近海的水下探测、水文数据采集作业场景，在实际作业中，整套结构会被布放至指定水层，随作业船舶低速航行完成连续的剖面数据采集，也可适配小型无人艇的拖曳作业需求，替代传统单叶片拖体的流场扰动大、姿态稳定性差的问题。整套结构采用四组等距排布的立式叶片作为核心受力与稳流部件，叶片之间通过上下两端的连接框架形成刚性整体，框架与叶片的连接全部采用标准螺栓紧固件完成装配，没有采用焊接或者一体化铸造成型的方案，核心考量是实际作业场景下的运输便利性——整套结构可以在作业前完成快速组装，转场运输时能够拆解为单片叶片与框架杆件，大幅缩小运输占用的空间，适配小型作业船的有限储物空间，也能降低长途转运过程中叶片受磕碰变形的概率。

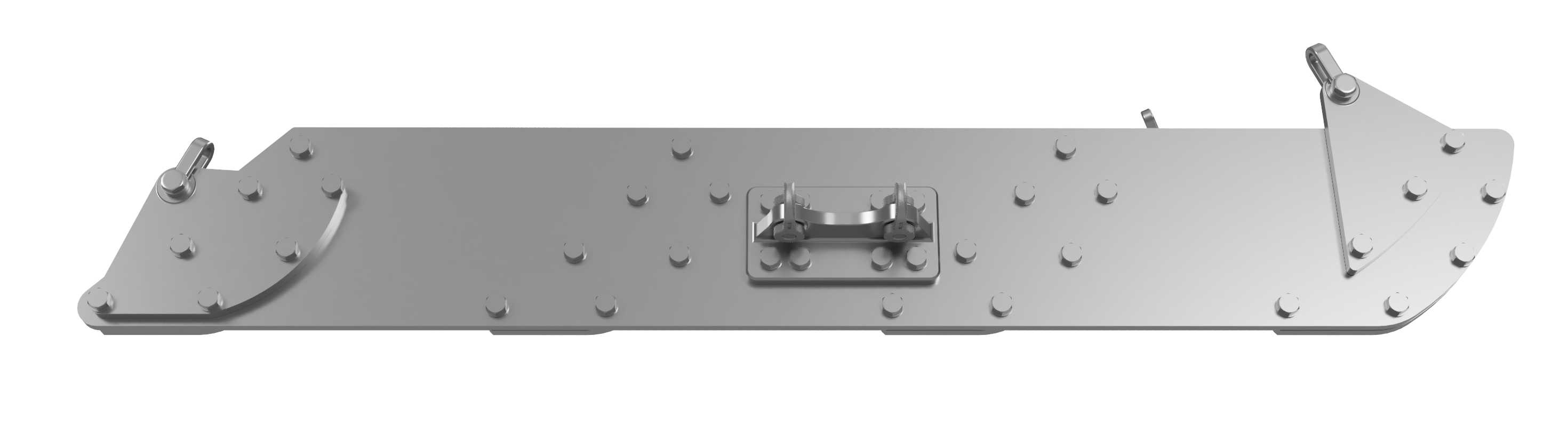

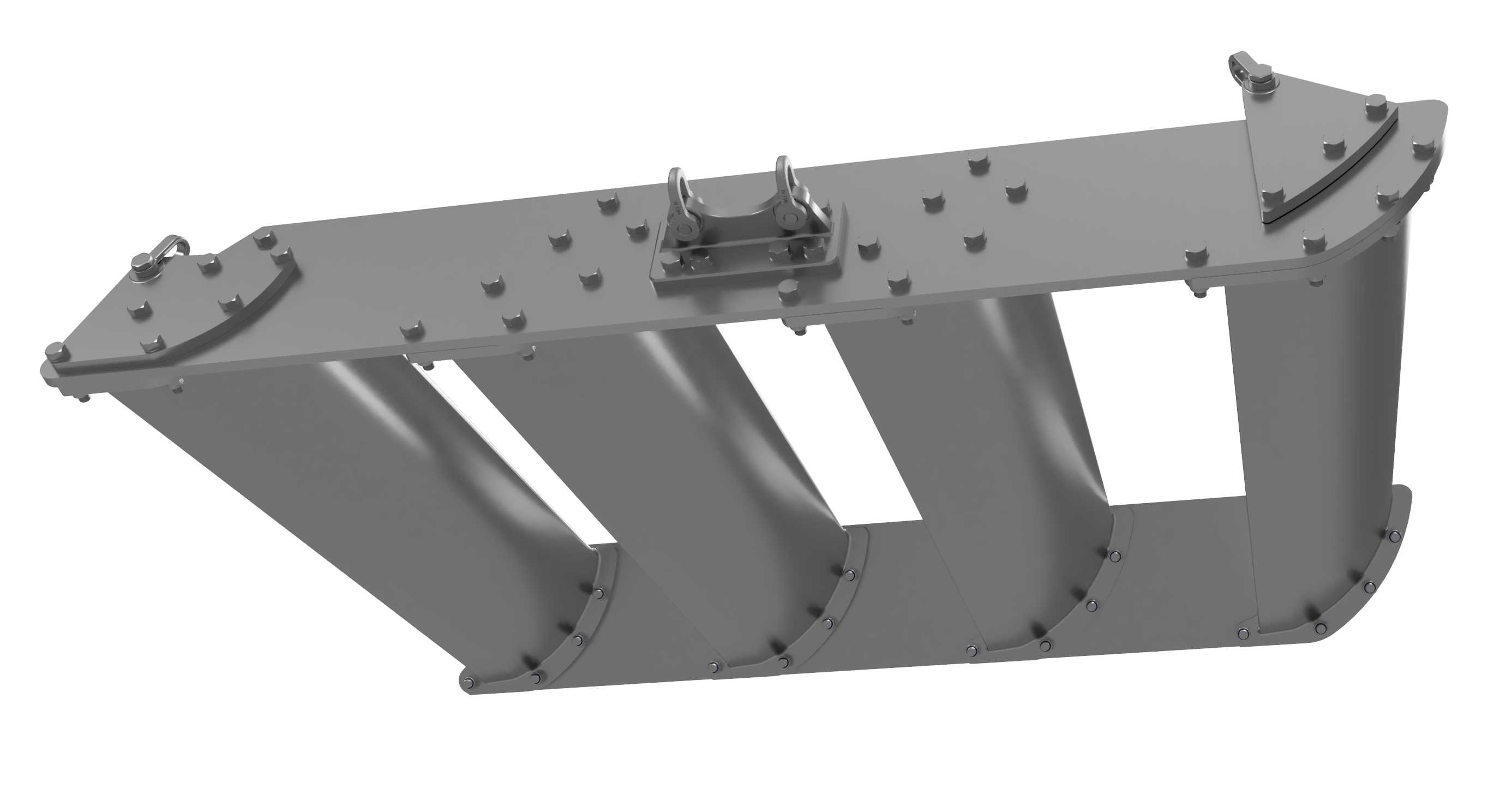

　　从功能特性来看，双相不锈钢材质的选用是针对水下长期浸泡的工况，兼顾抗海水腐蚀与结构强度需求，叶片的翼型截面经过流场仿真优化，拖曳过程中水流沿叶片表面的流态稳定，不会产生明显的涡流扰动，既可以降低拖曳过程中对作业船舶的航行阻力，也能避免尾流扰动影响搭载在拖体上的探测传感器数据精度。上下框架的连接点位做了对称分布设计，每组叶片的上下端都设置了独立的紧固点位，单组叶片出现外力磕碰损伤时，可以单独拆卸更换受损叶片，不需要整体报废整套结构，降低现场运维的成本。顶部的吊耳结构设置在整套阵列的重心正上方位置，拖曳作业时连接牵引钢缆后，整套结构可以在水中保持水平姿态，不会出现倾斜或者绕牵引轴自转的问题，保证拖曳深度的稳定。

　　设计过程中首先明确了拖曳作业的速度边界，常规作业航速控制在3到8节区间，叶片的厚度与长度比值经过多轮迭代，既保证在最高航速下叶片不会出现流致振动，也控制了整体的重量，单人即可完成组装与布放操作。安装边界方面，上下框架的连接螺栓全部采用统一规格的标准件，现场装配不需要专用工具，普通活动扳手即可完成全部组装流程；顶部吊耳的连接孔径适配常规的船用卸扣规格，可以直接对接现有作业船的拖曳钢缆与释放机构，不需要额外制作转接连接件。叶片与框架的配合面设置了定位止口，组装时不需要反复调整对位，依靠止口即可保证叶片的安装垂直度，避免人工装配误差导致的流态异常。整套结构没有设置多余的突出部件，所有螺栓的端头都做了沉台处理，拖曳过程中不会出现钩挂水中漂浮杂物、渔网的问题，降低作业过程中的故障概率。在浅水区作业时，即使出现擦碰河床或者水下障碍物的情况，框架的刚性结构可以先承受碰撞冲击力，保护叶片主体不受直接撞击，轻微的框架变形可以通过现场校正快速恢复使用，不需要返厂维修。
