1.4t级不锈钢C型起重连接链环

　　在起重吊装、物料搬运、船舶系固、矿山输送这类重载作业场景里，连接链环是整个受力链路里最容易被忽视却直接决定作业安全的核心零件，这款1.4t额定载荷的不锈钢C型链环，针对的是潮湿、腐蚀、频繁交变载荷的工况，比如沿海码头的货物吊装、食品加工车间的物料吊运、化工厂区的轻型设备移位，普通碳钢链环在这类场景里很容易出现锈层剥落、应力集中开裂的问题，而不锈钢材质的选型从根源上解决了腐蚀带来的截面损耗问题。

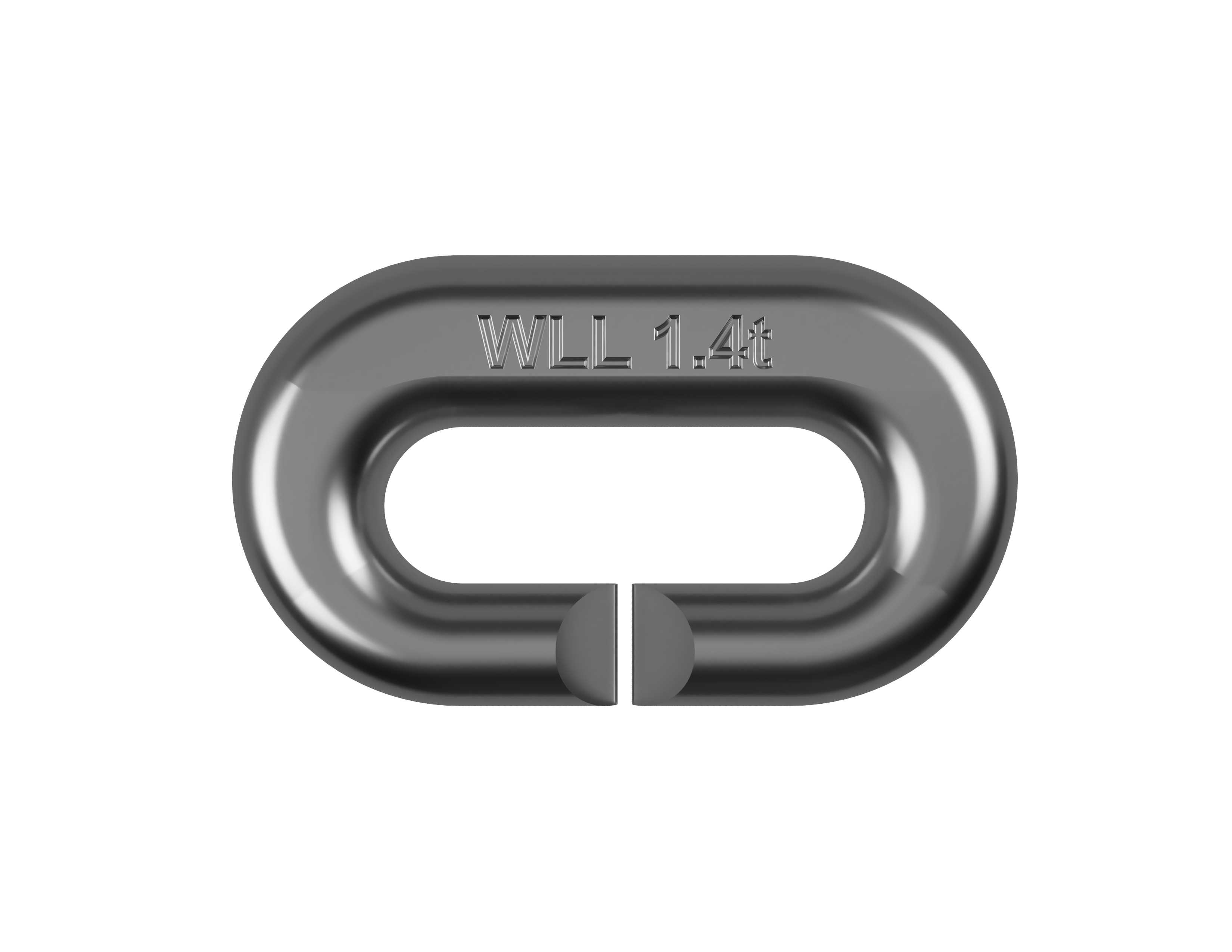

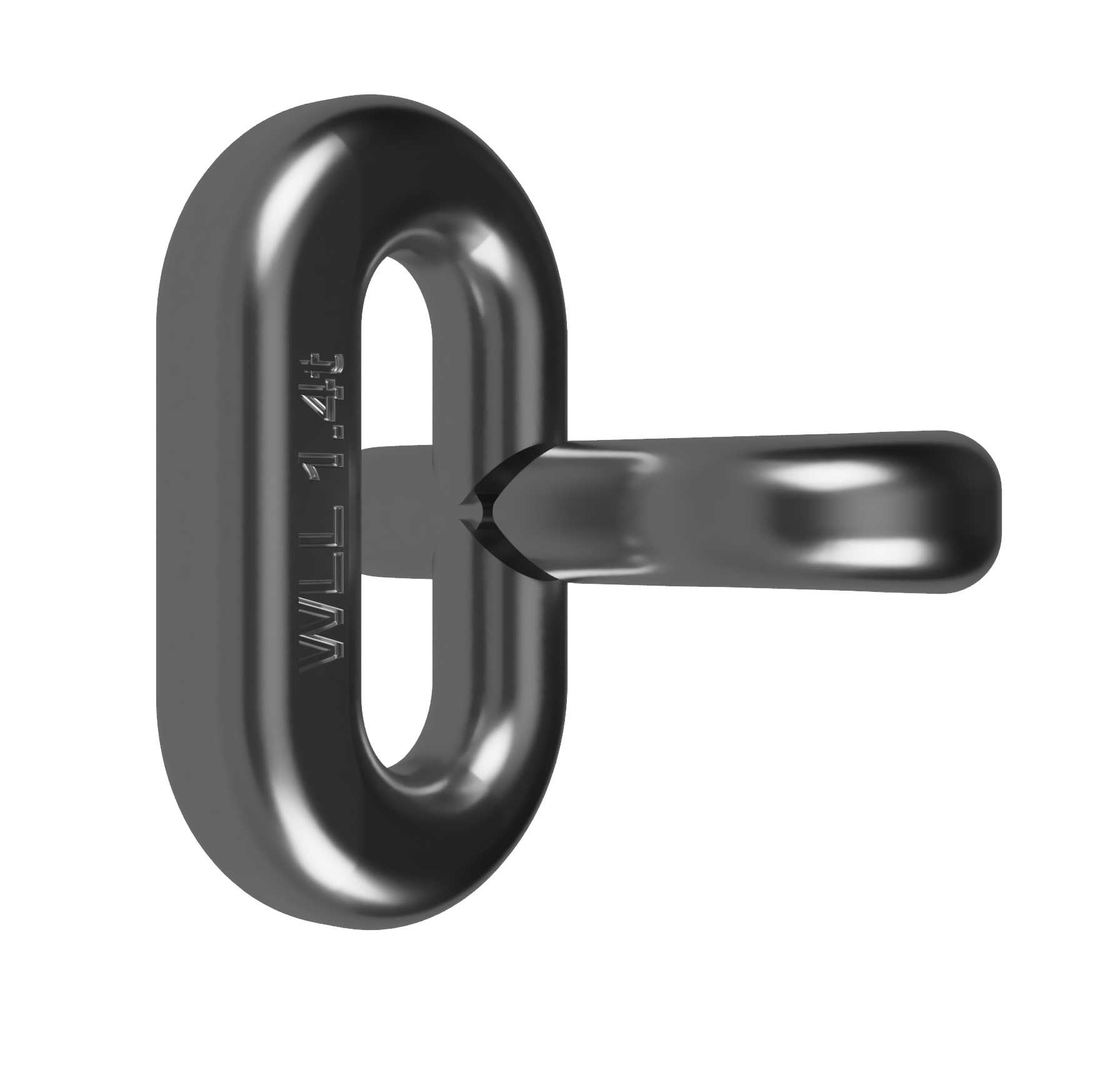

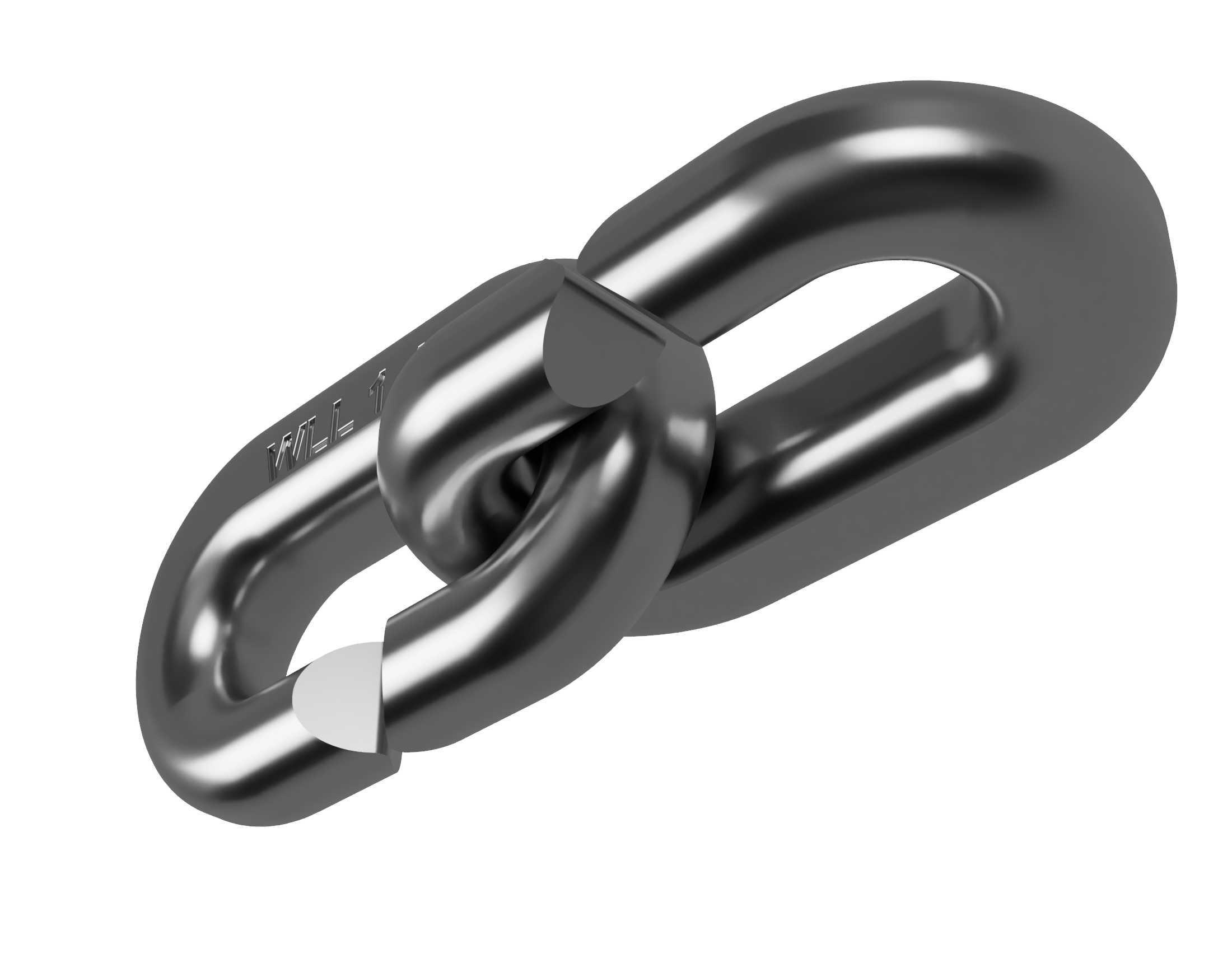

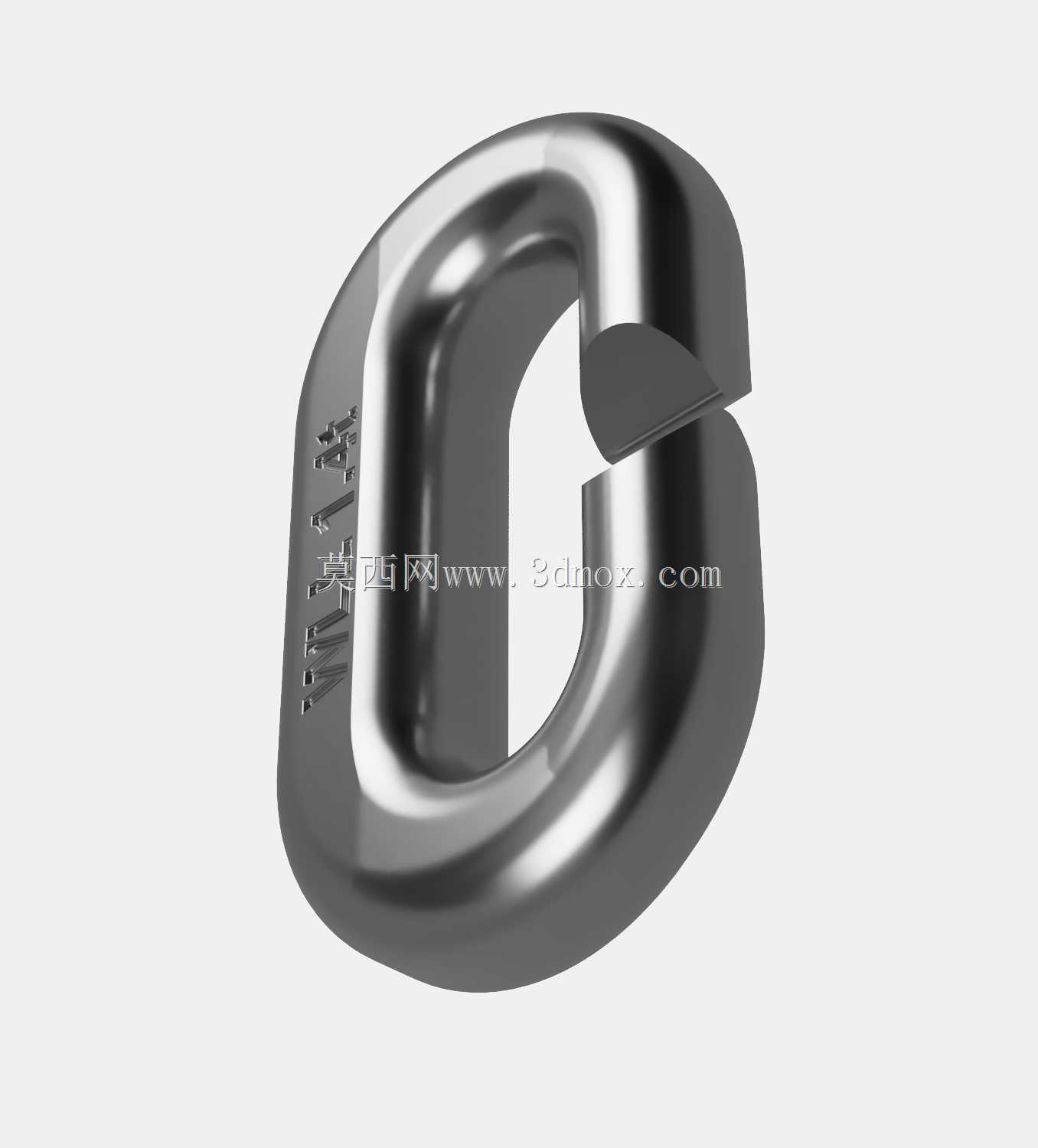

　　从结构设计来看，这款C型链环没有采用传统开口销加螺栓的锁紧结构，而是采用了锻造一体的半开口插接配合，两个链环的对接面做了精密的铣削贴合，配合面的粗糙度控制在Ra1.6以内，既保证了受拉时两个接触面不会出现滑移错位，又能在需要拆装的时候通过专用工装快速开合，不需要额外的锁紧零件，避免了小零件脱落带来的失效风险。链环的圆弧过渡段做了等强度设计，整个链环的截面不是均匀的圆钢，而是在直段和圆弧段的衔接位置做了渐变的截面加厚，这里是普通链环最容易出现应力集中的位置，很多链环断裂都出现在直弯衔接的拐点处，设计时通过有限元做了静力学仿真，把1.5倍额定载荷下的最大应力控制在材料屈服强度的60%以内，保证交变载荷下的疲劳寿命。

　　实际使用中，这款链环的安装边界需要注意几个核心参数：单环的内宽适配直径13mm以内的链条或者卸扣连接，不能用大规格的连接件强行套入，否则会导致链环开口处出现撑开变形；链环的最小破断载荷是额定载荷的4倍，也就是5.6t，日常使用时严禁超载，尤其是冲击载荷的场景，比如急停急起的吊装作业，瞬时冲击载荷可能达到静载的2-3倍，选型时要预留足够的安全余量。材质选用的是316L不锈钢，相比普通304不锈钢，它的钼元素含量更高，在氯离子含量高的海边、化工喷淋环境下，抗点蚀、晶间腐蚀的能力提升40%以上，不需要频繁做表面防锈处理，日常维护只需要定期检查配合面的磨损量，当配合面的磨损量超过原截面的10%时就需要强制报废，不能继续使用。

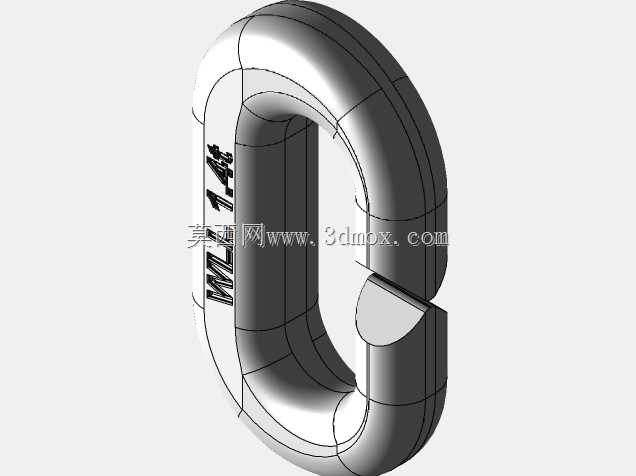

　　从建模的角度来说，这个链环的建模难点在于两个链环的配合间隙控制，既要保证转动灵活，不能出现卡滞，又要保证间隙不能过大，否则受拉时会出现接触应力集中。建模时先绘制单环的中心轨迹线，轨迹线的圆弧半径和直段长度是按照等强度原则计算的，然后扫描出实体，再对对接面做切除和配合特征的构建，最后做圆角过渡，所有的圆角半径都不小于3mm，避免加工时出现应力集中的尖角，同时也能减少吊装时对钢丝绳、吊带的割损。很多新手建模时容易把链环做成等直径的圆环，忽略了直弯段的应力集中问题，实际生产出来的零件很容易在拐点处断裂，这款链环的截面渐变设计，就是把材料更多分配到应力更大的位置，在不增加整体重量的前提下提升了承载能力。

　　在实际设备配套中，这款链环除了单独作为起重连接件使用，还可以作为不锈钢链条的快速修补环，当输送链或者起重链出现单个链环损坏时，不需要更换整根链条，只需要用这个C型环替换损坏的链环，就能快速恢复设备运行，减少停机时间。在食品加工行业，因为316L不锈钢符合食品接触材料的要求，这款链环也可以用在食品输送线的链条连接上，不会因为锈蚀污染物料，清洗的时候也不用担心消毒水腐蚀零件。需要注意的是，这款链环是针对轴向受拉设计的，严禁横向受拉或者斜向受拉，横向受拉时链环的开口处会承受很大的撑开力矩，很容易出现变形脱开，安装时要保证受力方向和链环的平面一致，最大偏角不能超过10度。
