带沉头内六角销的不锈钢D形卸扣结构

　　在起重吊装、船舶系固、户外攀岩保护、重型设备移位等作业场景里，D形卸扣是索具系统里最常见的受力连接件，这款带沉头销的不锈钢D形钩环，针对传统卸扣销杆突出易剐蹭、卡滞的痛点做了结构优化，适配对安装平整度有要求的紧凑连接场景。

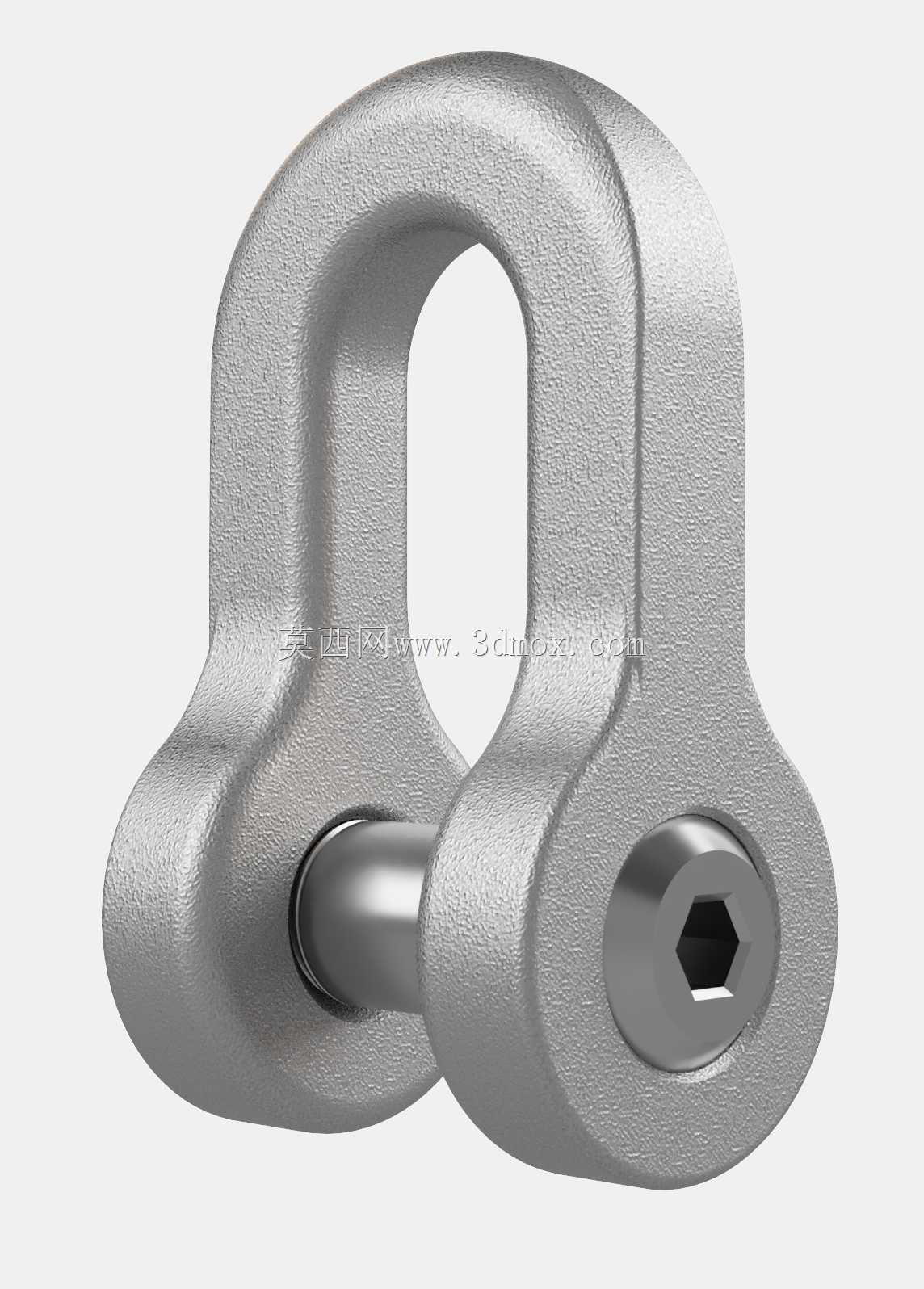

　　从实际使用场景来看，这类卸扣常被用在不锈钢材质要求的工况里，比如沿海码头的缆绳连接、食品加工车间的轻型吊具配套、户外游乐设施的安全绳连接点，还有化工厂区内有弱腐蚀环境的设备固定点位，不锈钢材质本身的抗锈蚀特性，能减少后期维护的除锈、换件频次，沉头销的设计让卸扣安装完成后，销的端面和钩环本体侧面基本齐平，不会像传统带螺母的卸扣那样，突出的销端在索具收放、穿过狭小安装孔时剐蹭周边构件，也能避免作业过程中突出部位勾挂工作服、安全绳织带造成安全隐患。

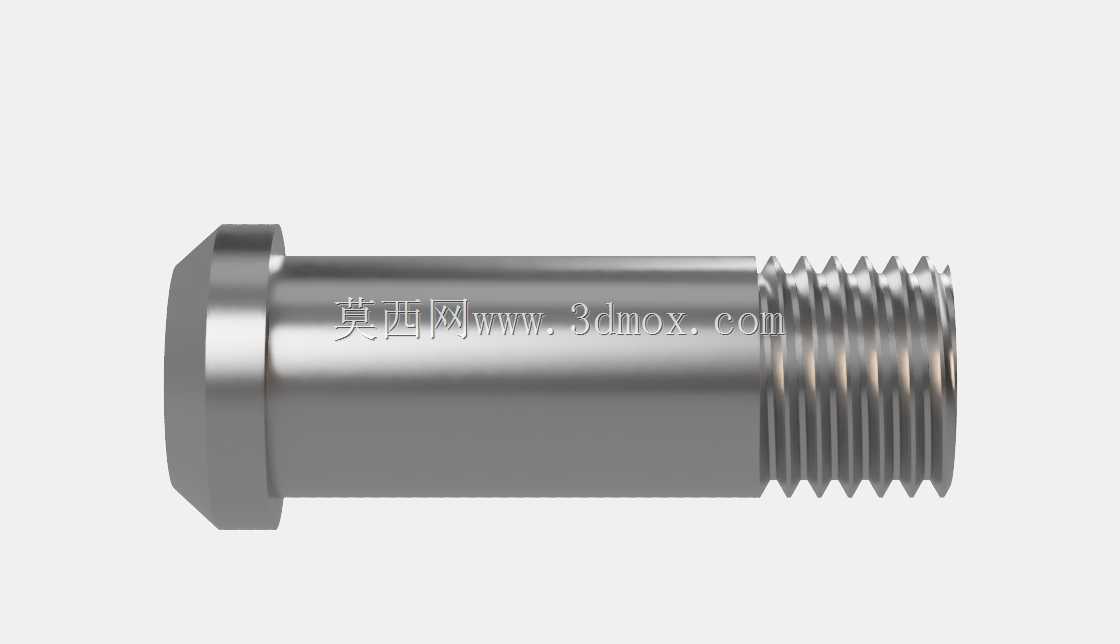

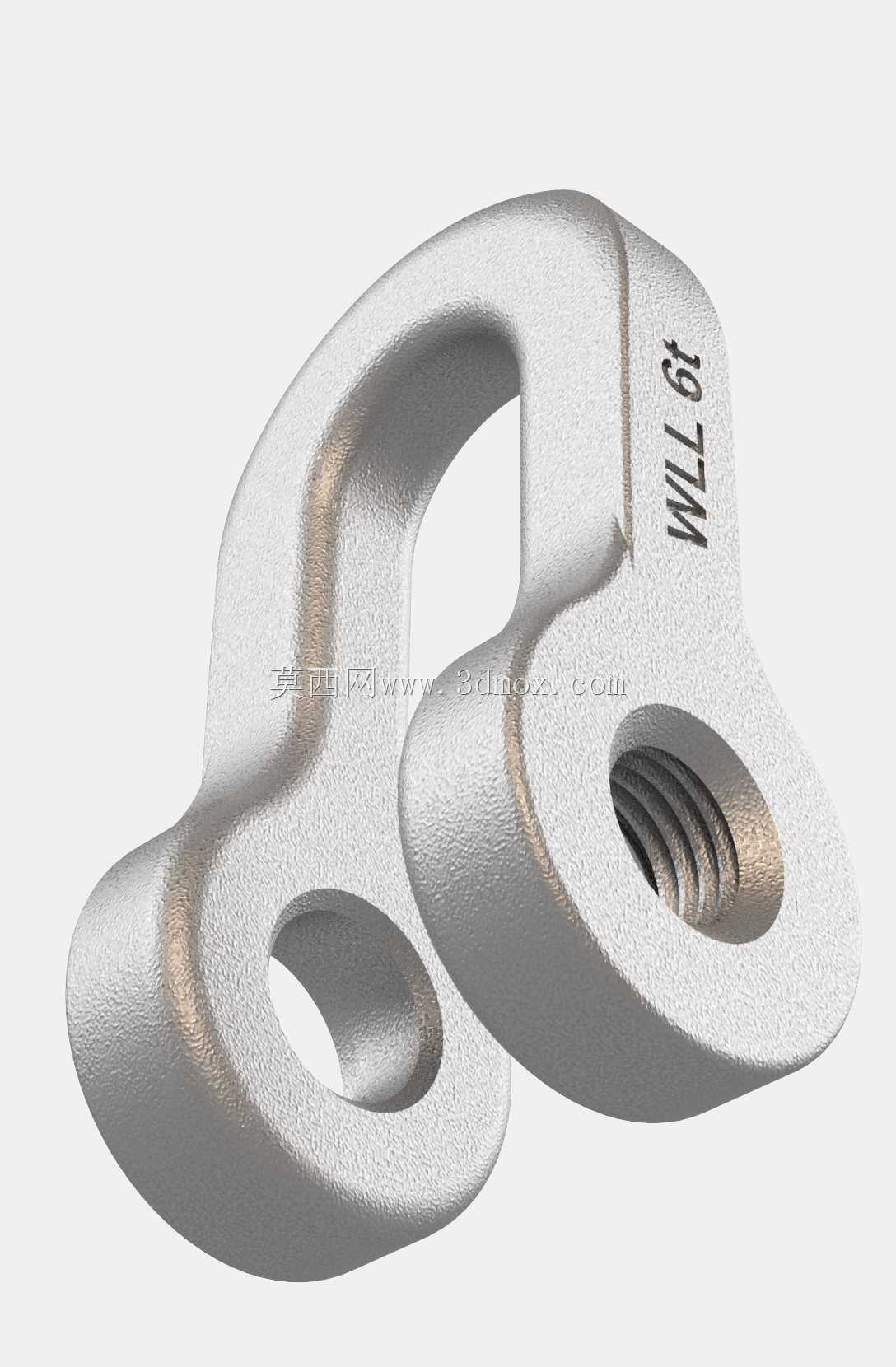

　　从功能特性上看，这款卸扣的额定工作载荷为6吨，对应的钩环本体开口内侧宽度为34mm，这个尺寸参数是经过受力校核的：D形钩环的直段部分是主要受力区域，相比弓形卸扣，D形结构在承受直线方向的拉力时，应力分布更集中在直段的对称截面上，不会出现弓形段的额外弯矩，适合单方向受拉的连接场景，比如钢丝绳端部和吊点的直连、链条之间的对接。沉头销采用内六角驱动结构，安装时只需要用标准内六角扳手就能完成锁紧，不需要额外备开口扳手卡住外侧螺母，在狭小的安装空间里操作更方便，销杆和钩环销孔采用间隙配合，既能保证销杆顺利穿入，又不会因为配合间隙过大导致受载时出现窜动，沉头位置的锥面和钩环上的沉头孔锥面完全贴合，受拉时锥面能自动对中，把销杆受到的剪切力部分分散到锥面的挤压力上，提升销的抗剪承载能力。

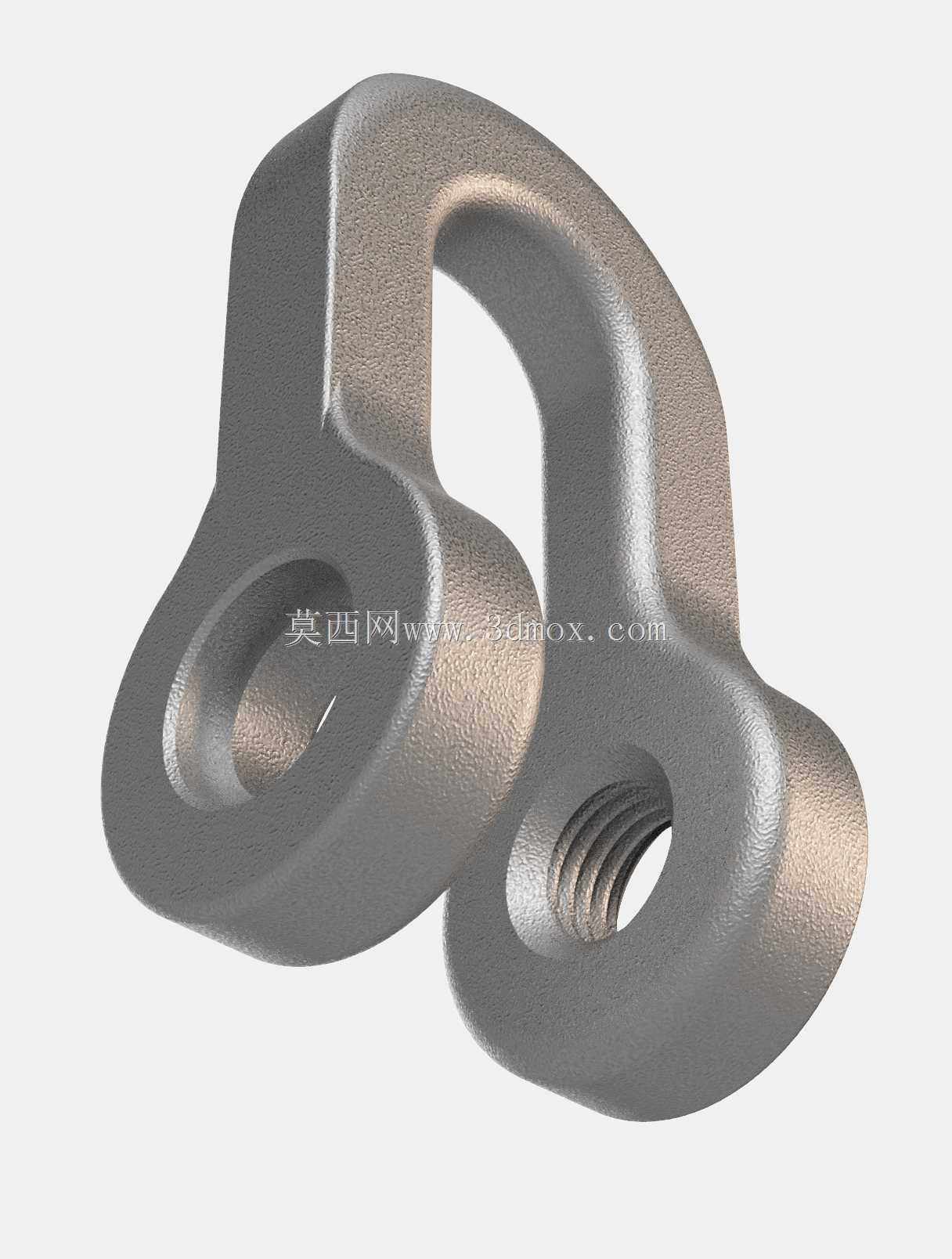

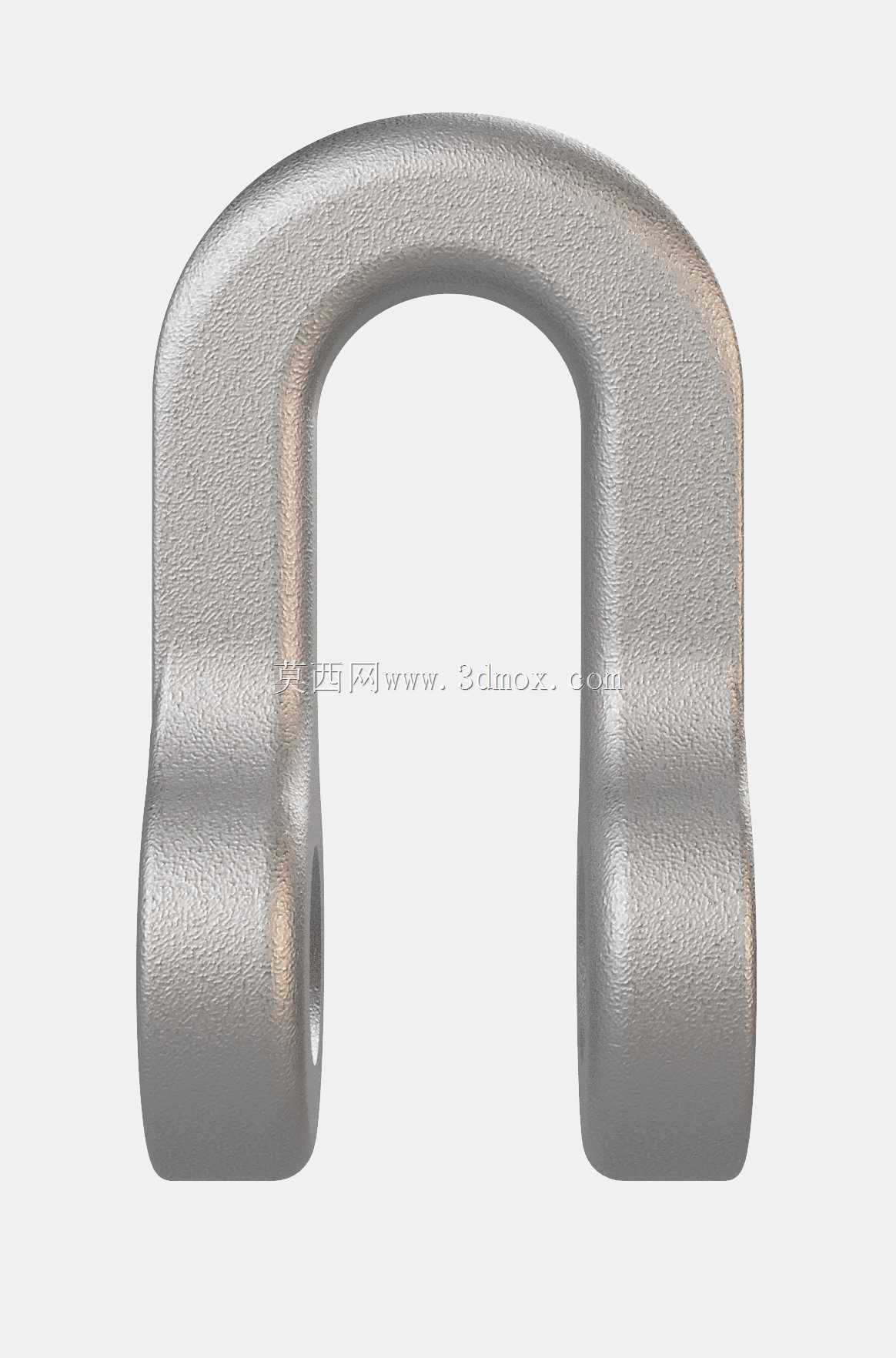

　　设计思路上，建模时首先要确定额定载荷下的本体截面尺寸，按照不锈钢材料的屈服强度，取4-5倍的安全系数，计算出钩环直段的圆截面直径，保证在6吨拉力下本体的应力远低于材料屈服极限；之后确定销孔的位置，销孔中心到D形环圆弧顶端的距离，要保证穿入销杆后，连接的吊环、钢丝绳套有足够的活动空间，不会和D形环的圆弧段发生干涉；沉头孔的深度要严格控制，既要保证内六角沉头螺钉完全沉入孔内，端面不突出本体，又不能因为沉头过深削弱销孔周边的本体壁厚，导致受载时孔边出现应力集中开裂。建模过程中，钩环的所有过渡位置都做了圆角处理，尤其是直段和圆弧段的衔接处、销孔周边的位置，避免直角过渡造成的应力集中，这也是起重类零部件设计的通用要求，所有受力拐角处的圆角半径不小于本体截面厚度的十分之一，能有效降低交变载荷下的疲劳开裂风险。

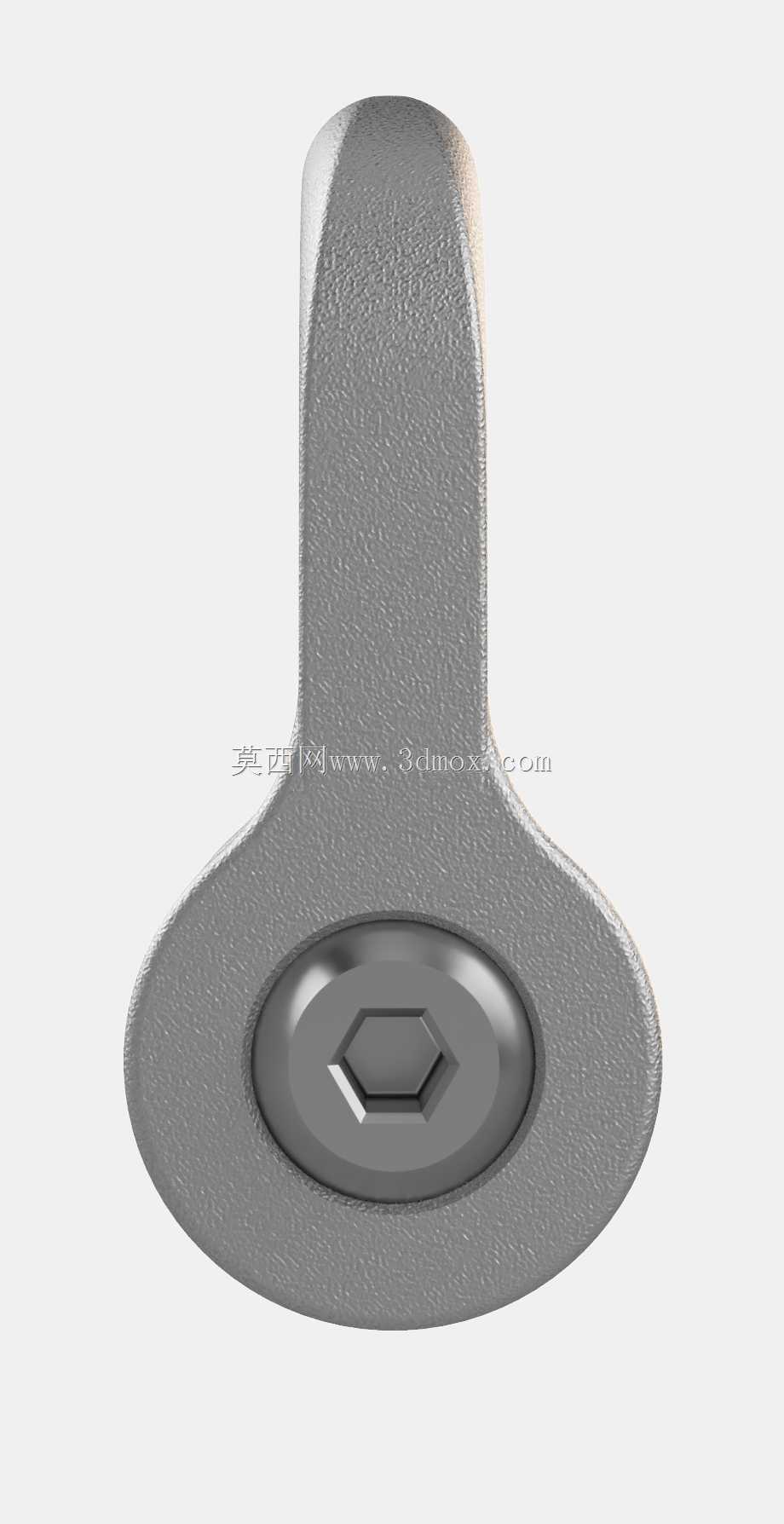

　　安装边界方面，这款卸扣的两个销孔同轴度公差要控制在0.1mm以内，否则穿入销杆后会出现卡滞，沉头孔的锥面角度和标准内六角沉头螺钉的锥面角度保持一致，为90度，保证贴合面积不低于沉头锥面面积的85%；安装时要注意沉头端必须朝向没有剐蹭风险的一侧，销杆穿入后要确认内六角端完全沉入沉头孔，没有突出，受载前要检查销杆是否到位，避免半穿状态下受载导致销杆弯曲、脱出。和传统的带开口销的卸扣相比，这款沉头销结构没有外露的开口销尾部，不会因为剐蹭导致开口销脱落、销杆滑出，安全冗余更高，同时不锈钢的材质特性让它可以在-20℃到200℃的温度区间内正常工作，适配大部分常规工业作业场景，不会因为低温出现材料脆断，也不会因为常规作业高温出现材料强度大幅下降。

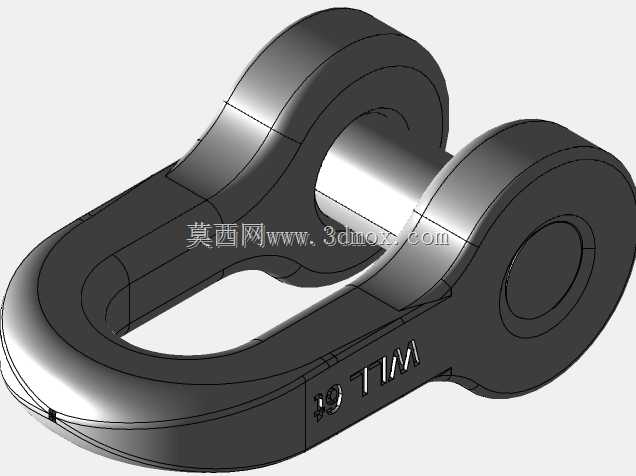

　　在三维建模的细节处理上，钩环本体的表面做了均匀的纹理处理，模拟实际锻造不锈钢的表面质感，销杆和本体的配合面做了贴合约束，能直观展示装配完成后的状态，内六角孔的尺寸完全按照标准内六角螺钉的参数建模，方便设计人员直接调用到索具装配体里，不需要再额外调整销的尺寸做配合。
