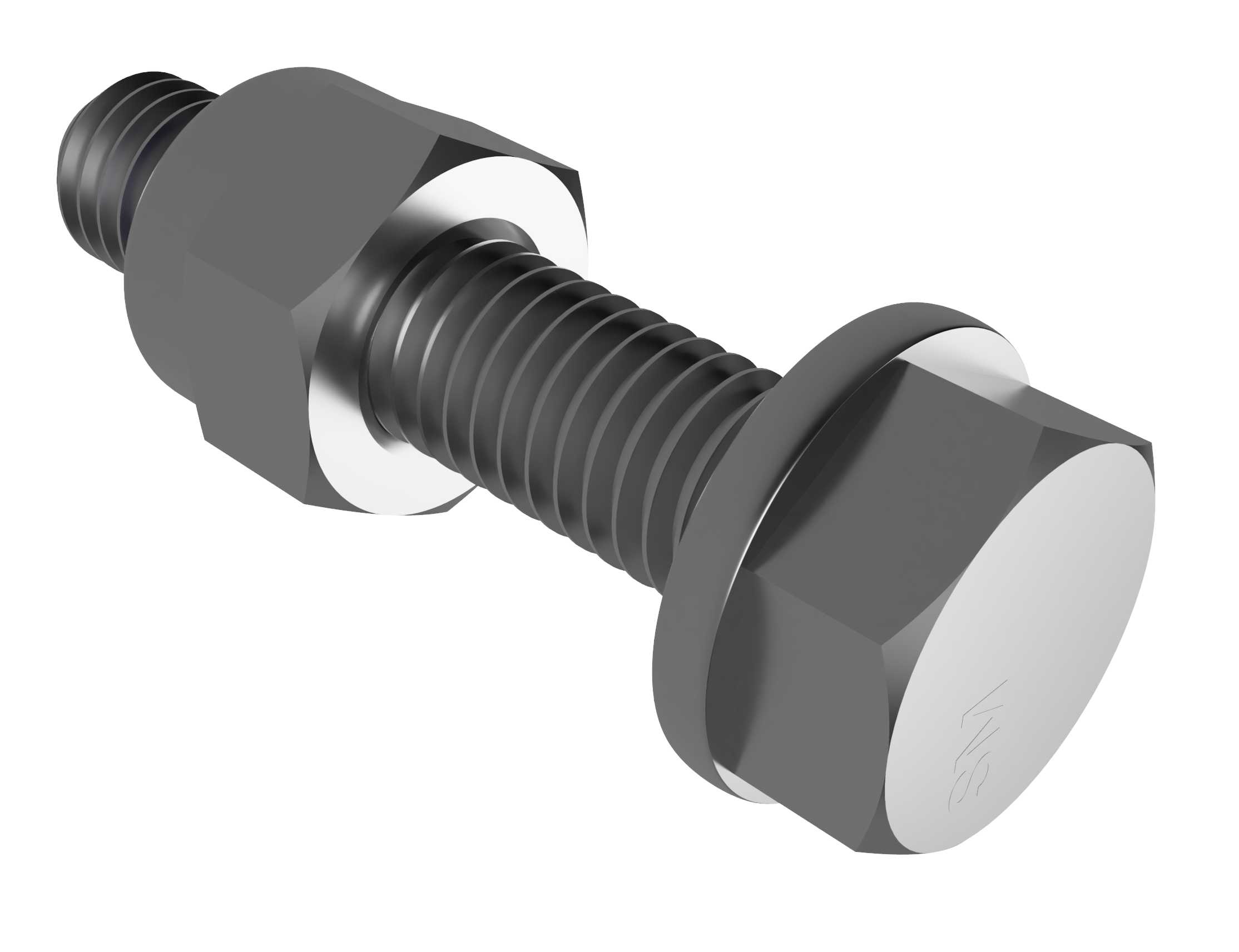

带平垫尼龙锁紧螺母的全螺纹不锈钢M8螺栓

　　在户外光伏支架的现场安装作业里，这类带平垫与尼龙锁紧螺母的全螺纹M8螺栓是出镜率极高的连接件，沿海高盐雾区域的光伏项目对紧固件的抗锈蚀能力要求严苛，304不锈钢材质的杆身与螺母、垫圈配合，能在常年高湿高盐的环境下避免锈死，减少后期运维的拆卸难度。很多刚入行的结构设计人员在选型时容易忽略垫圈与螺母的配套边界，这款组合件在建模阶段就已经把平垫的套入间隙、尼龙圈的压合行程做了匹配，不需要设计人员再单独核算垫圈内径与螺栓杆径的配合公差，也不用反复核对尼龙螺母锁紧时的螺纹旋合长度是否满足防松要求。

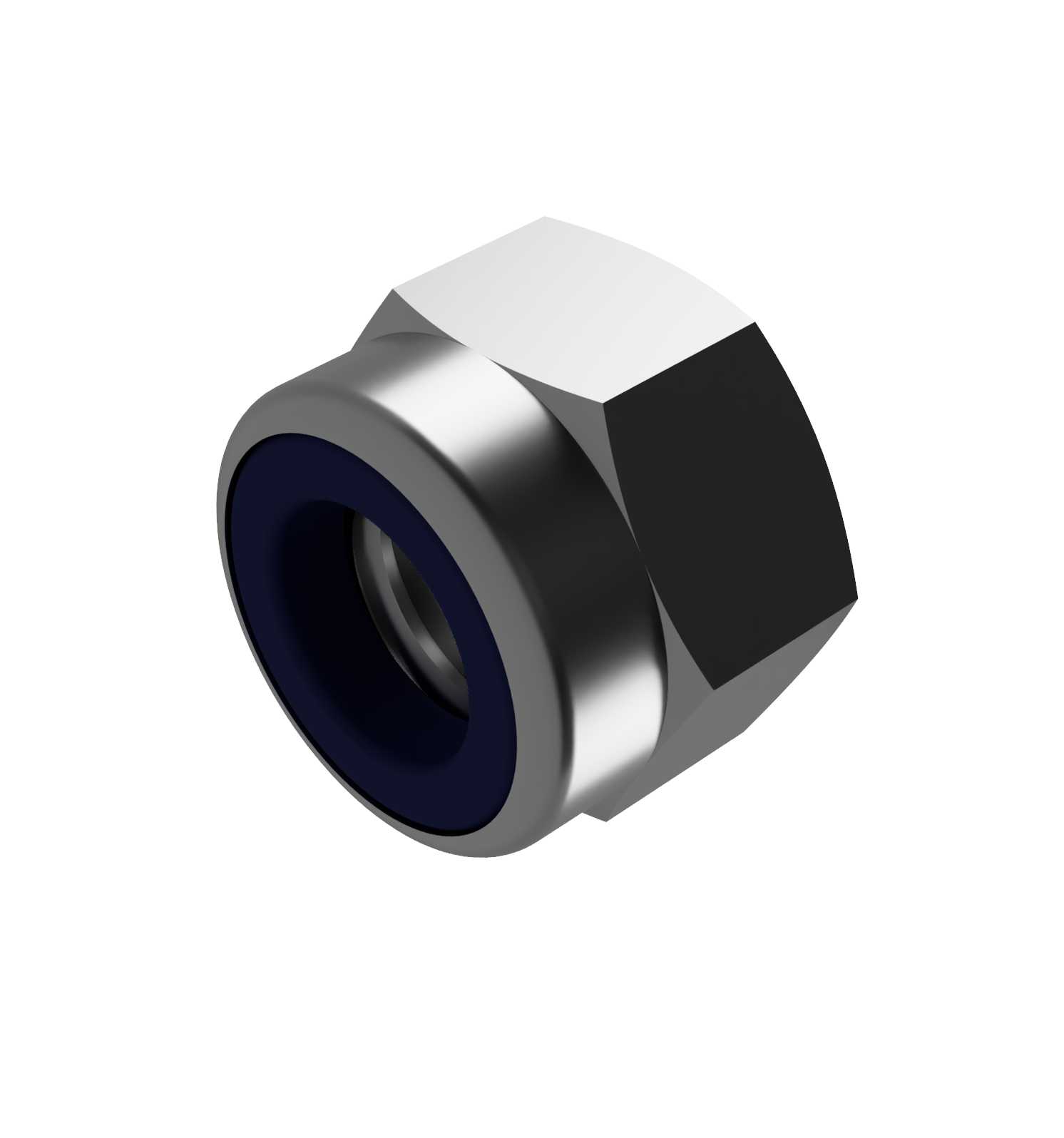

　　从实际安装场景来看，这类螺栓常被用在需要频繁小幅振动的设备连接部位，比如小型输送线的侧护板固定、户外机柜的门板铰链安装、农用机械的外覆盖件紧固，普通六角螺母在持续振动下会出现螺纹副自松退的问题，尼龙锁紧螺母内嵌的尼龙圈在螺纹旋入后会产生持续的径向抱紧力，不需要额外加装弹簧垫圈就能实现可靠的防松效果，同时配套的平垫能增大螺栓头部与被连接件表面的接触面积，避免拧紧时螺栓头部压伤较薄的钣金件表面，也能分散拧紧压力，防止被连接件表面出现局部压溃变形。

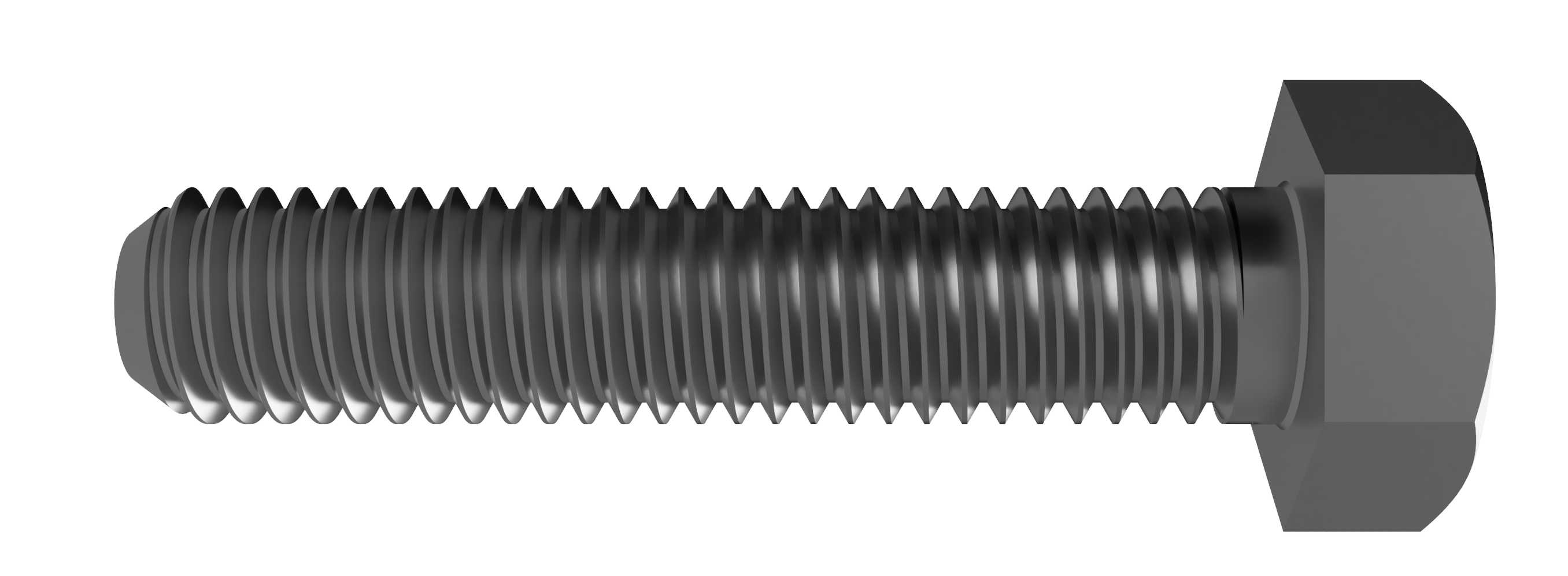

　　建模过程中需要重点关注几个尺寸边界，首先是螺栓杆部的全螺纹段长度，36mm的总螺纹长度要保证在叠合总厚度不超过28mm的被连接件上使用时，螺母能完全旋过被连接件并实现至少3牙的有效锁紧啮合，避免出现螺纹旋合长度不足导致的连接强度下降；其次是六角头部的对边尺寸与对角尺寸，要匹配常规13号开口扳手或套筒的作业空间，建模时预留足够的扳手拧动间隙，避免现场安装时扳手无法卡入螺栓头部；平垫的厚度与外径也经过匹配，1.6mm厚的平垫外径控制在16mm，既能覆盖常见钣金件的8.5mm安装孔，也不会因为外径过大干涉相邻的安装位。

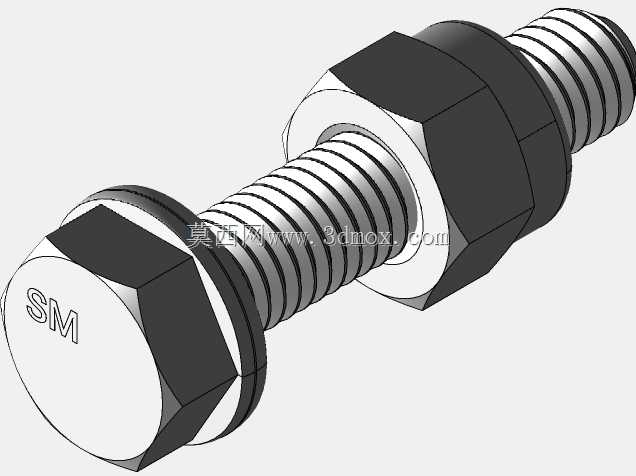

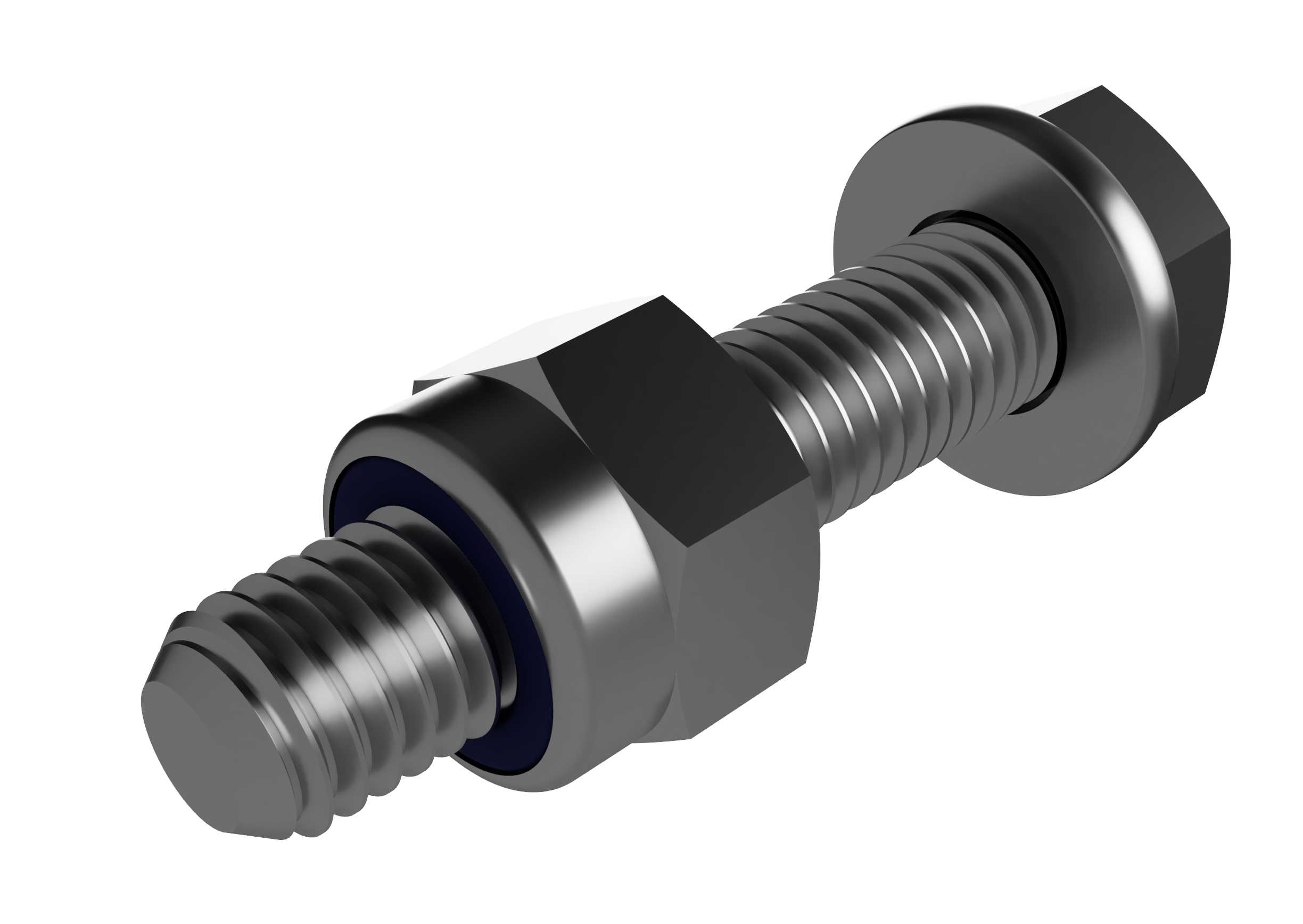

　　很多设计人员在做装配体建模时，容易忽略尼龙螺母的尼龙圈变形特征，这款模型里还原了尼龙圈在螺栓旋入后的微变形状态，能更直观地展示防松结构的工作原理，在做装配干涉检查时，可以直接模拟螺栓穿入安装孔、套入平垫、旋紧尼龙螺母的完整装配流程，不需要再单独调整各零件的配合位置。从连接强度的角度来看，M8规格的不锈钢螺栓在常规4.8级强度等级下，能满足大多数静载连接场景的抗拉、抗剪要求，全螺纹的设计也让螺栓的有效连接长度可以灵活调整，不需要根据不同的被连接件厚度裁剪螺杆长度，在现场安装时适配性更强，遇到叠合厚度存在小幅公差的安装场景时，只需要调整螺母的旋入位置就能完成紧固，减少了现场备料的规格数量。

　　在设备维护场景下，这类组合紧固件的拆卸也更便捷，尼龙圈的防松结构不会像金属锁紧螺母那样在多次拆装后出现螺纹咬合损伤，只要尼龙圈没有出现老化开裂，重复拆装3到5次依然能保持可靠的防松效果，适合需要定期开盖维护的设备部位使用。建模时对螺纹牙型的还原也兼顾了工程实用性，没有做过度精细的牙型细节导致模型占用过多装配体资源，同时保留了螺纹的大径、中径、小径的准确尺寸，在做工程图导出时可以直接标注螺纹规格，不需要再手动修正螺纹尺寸参数。平垫与螺栓杆部的间隙控制在0.4mm，既保证平垫可以在杆部自由转动，也不会因为间隙过大导致平垫安装后出现偏斜，影响压紧力的均匀分布。
