不锈钢4芯水下舱壁隔板连接器结构

　　做水下设备结构设计的工程师，大概率都跟舱壁连接器打过交道——这类零件是穿舱走线的核心节点，既要保证舱壁两侧的线缆连通，又要扛住不同深度的水压，还要避免安装时出现应力集中、密封失效的问题。这次建模的这款4芯不锈钢舱壁连接器，适配1 1/16"-12UN的隔板安装螺纹，是我之前做小型水下观测设备舱体设计时反复校核过的结构，从密封槽的尺寸公差到六角安装位的受力边界，都按实际工程使用场景做了还原。

　　先从安装场景说，这类连接器主要用在需要把电信号或者动力线从密封舱内部引到外部的工况，比如小型ROV的观测舱、水下传感器的耐压壳体、船用浸水设备的穿舱位置，安装的时候需要在舱壁上开对应规格的螺纹孔，把连接器带外螺纹的一端从舱外旋入，内侧用配套的锁紧螺母压紧，配合密封垫圈就能实现舱壁位置的静密封，不需要额外做焊接或者粘接，拆装维护的时候只需要松开锁紧螺母就能更换，比一体式的穿舱端子灵活性高很多。

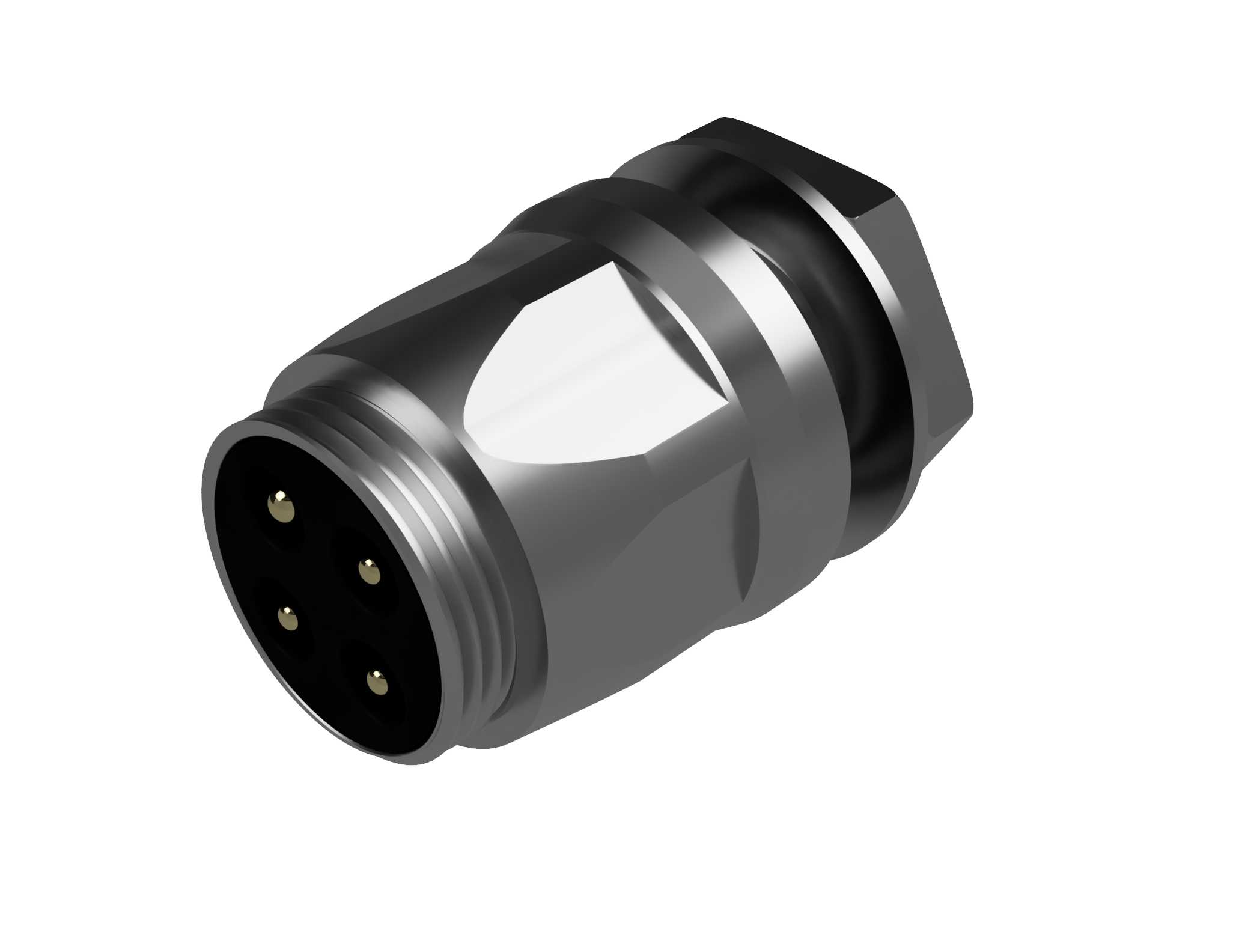

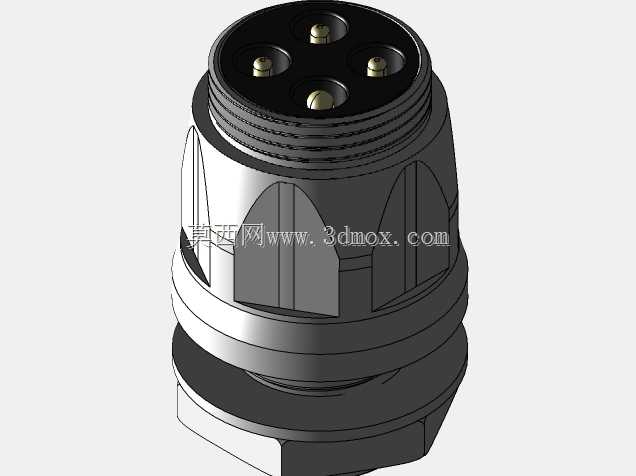

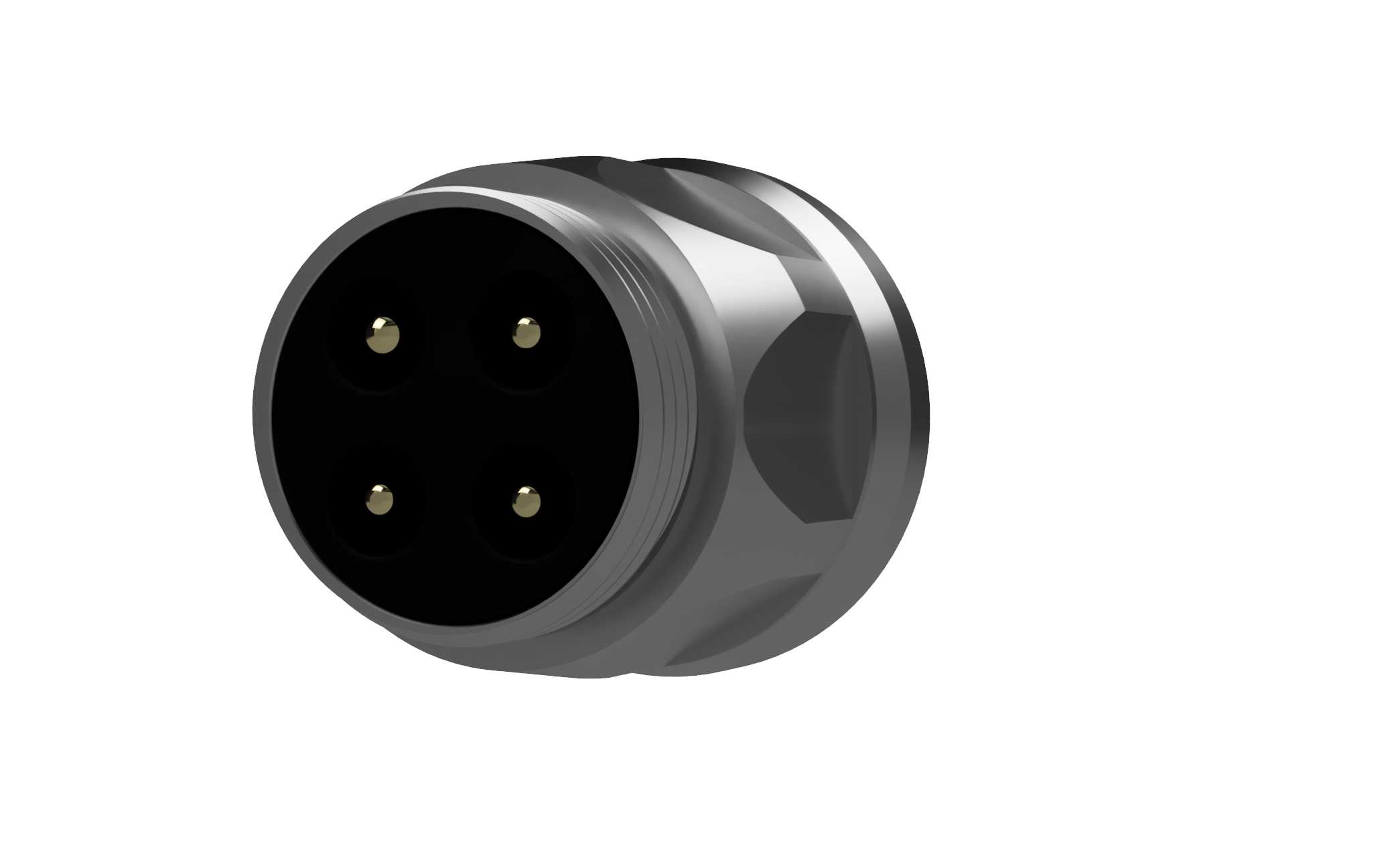

　　结构设计上，这款连接器整体用316不锈钢材质建模，外壳做了钝化处理的质感还原，接触水的位置没有锐角和存水死角，避免长期浸泡出现缝隙腐蚀。插合端做了4个镀金插针的结构，插针周围是绝缘密封体，把金属壳体和导电插针完全隔离开，插针的伸出长度做了限位，插合的时候不会因为插接过深顶坏内部的密封结构。尾部是线缆锁紧结构，带防滑槽的锁紧螺帽旋紧的时候，会挤压内部的橡胶密封圈，把穿入的线缆抱紧，既可以防止线缆被外力拉扯松脱，又能实现尾部的径向密封，避免水顺着线缆外皮和连接器内壁的间隙渗入舱内。

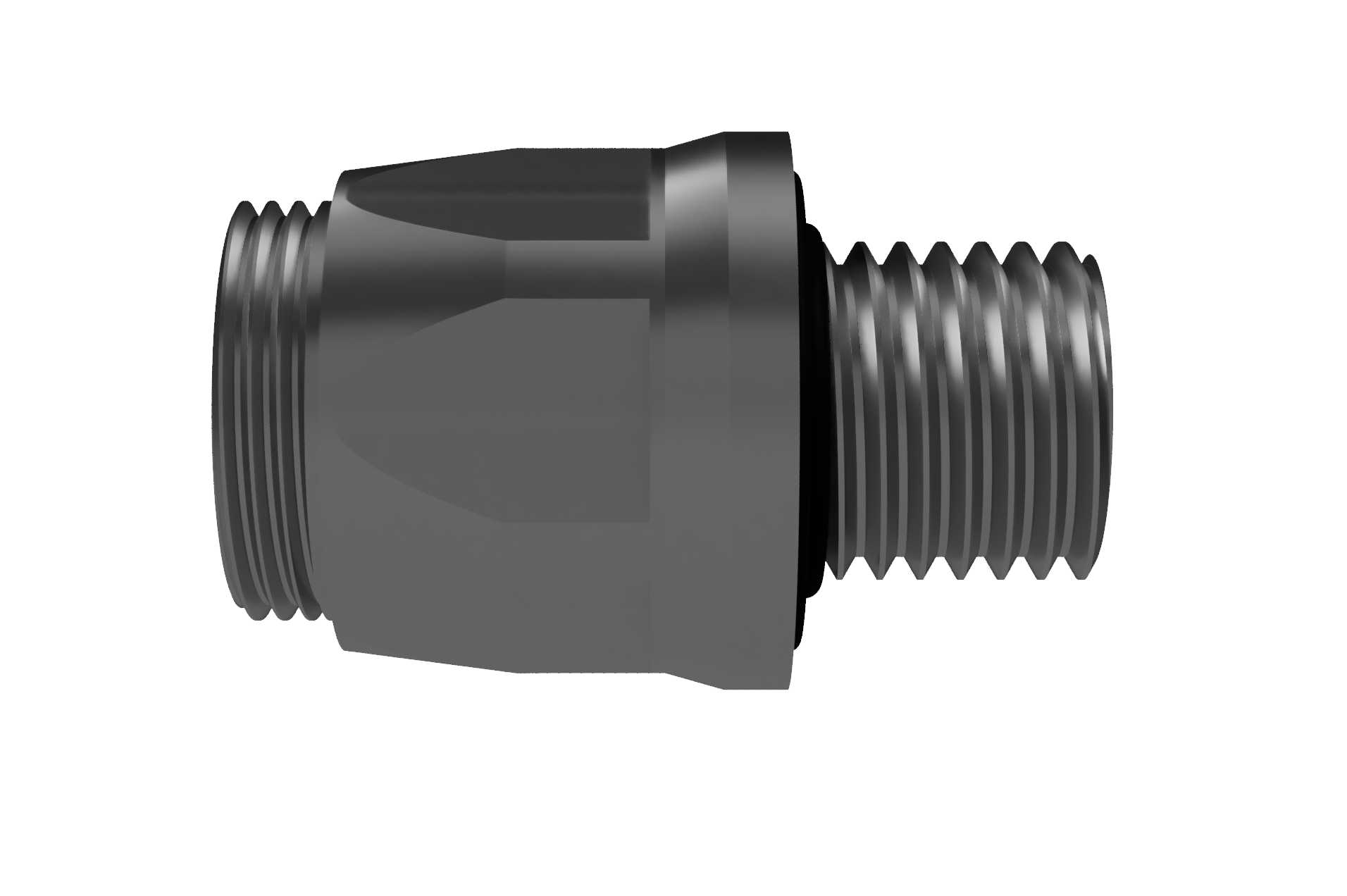

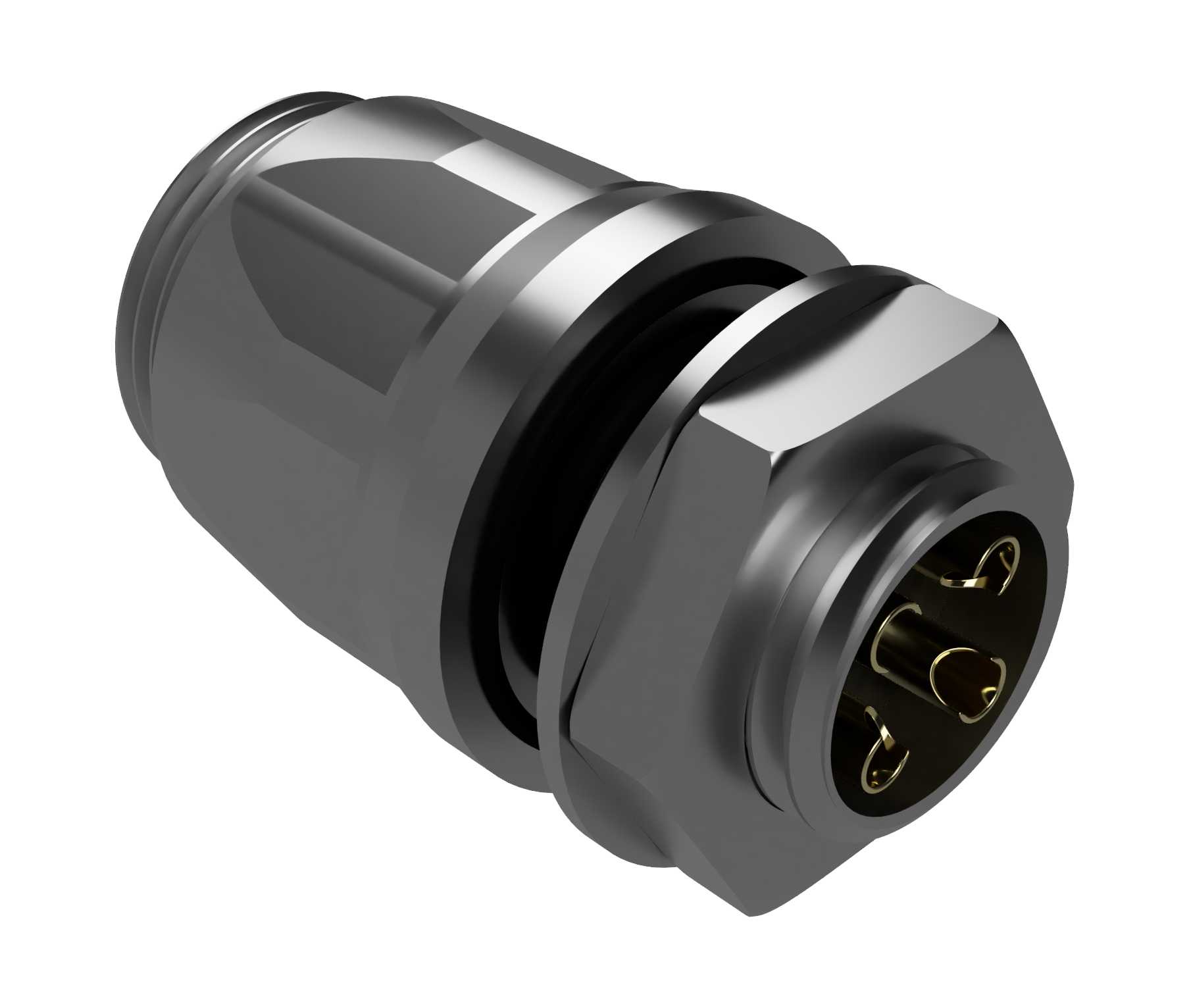

　　尺寸边界这块我在建模的时候特意留了安装校核的余量，六角安装位的对边尺寸是按标准扳手空间做的，安装的时候不会跟舱壁上的其他加强筋或者安装座干涉，螺纹段的长度适配3mm到8mm厚度的舱壁，不管是铝合金薄舱壁还是不锈钢厚耐压舱都能兼容。插合端的配合尺寸按行业通用的水密连接器公差做的，跟同规格的插座对接的时候，插针和插孔的同轴度能控制在0.1mm以内，不会出现插针弯折、接触不良的问题。尾部的线缆过孔适配6mm到10mm外径的线缆，常规的水下专用水密线缆都能穿入，不需要额外做扩孔或者转接。

　　实际使用的时候要注意几个设计细节，一是安装时舱壁两侧的密封垫圈要选硬度70度左右的丁腈橡胶或者氟橡胶垫圈，压缩量控制在20%到30%之间，压太死会让垫圈失去弹性，长期受压容易开裂，压太松会出现渗漏；二是尾部锁紧螺帽的旋紧力矩不能过大，不然会把内部的密封圈挤变形，反而影响密封效果，建模的时候我在螺帽和本体之间做了限位台阶，旋到指定位置就会被挡住，避免现场安装时力矩失控；三是插合面的O型圈槽尺寸按GB/T3452.3的标准做的，槽宽和槽深的公差都留了密封件的压缩余量，对接的时候只要把O型圈正确放入槽内，插合到位就能实现IP68以上的防护等级，在100米水深的环境下能长期稳定工作。

　　很多新手工程师做水下舱体设计的时候，容易忽略连接器尾部的线缆弯曲半径，我在建模的时候特意把尾部的出线口做了圆弧过渡，线缆弯曲的时候不会被锐边割破外皮，同时预留了线缆防弯护套的安装位置，如果是在有水流冲击或者线缆频繁晃动的工况，可以加装橡胶防弯套，减少线缆根部的应力集中，延长线缆的使用寿命。另外连接器的金属本体跟舱壁之间是金属接触的，安装到位后能实现可靠的电气导通，不需要额外跨接接地线，就能满足设备的电磁屏蔽要求，避免外部的电磁干扰通过穿舱线进入舱内，影响内部传感器或者通信模块的信号稳定性。

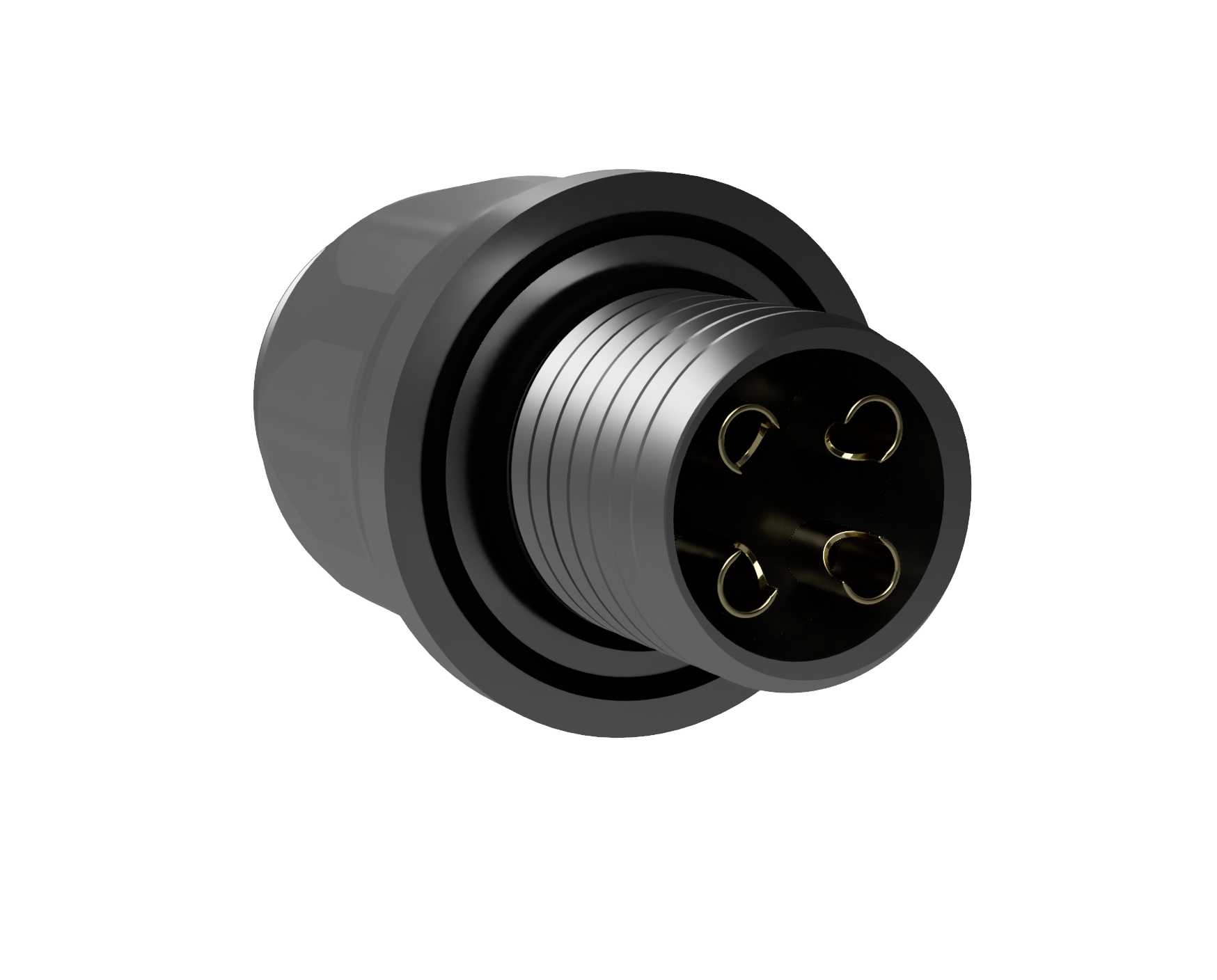

　　从建模的细节来看，所有的倒角和圆角都按实际机加工工艺做了还原，没有出现无法加工的直角或者薄壁结构，六角位的棱角做了0.2mm的倒角，去除加工毛刺，安装的时候不会划伤操作人员的手，也不会刮破线缆外皮。内部的绝缘件和金属本体之间做了过盈配合的限位台阶，装配的时候压装到位就会被卡住，不会因为长期受温度变化或者水压波动出现松动移位。插针的根部做了密封灌封的结构示意，实际生产的时候这个位置会用环氧树脂灌封，彻底阻断插针和本体之间的渗漏路径，哪怕外部的密封圈出现轻微老化，灌封层也能起到二次密封的作用，提升整个连接器的可靠性。
