螺旋输送机支撑固定用弧形槽支架结构

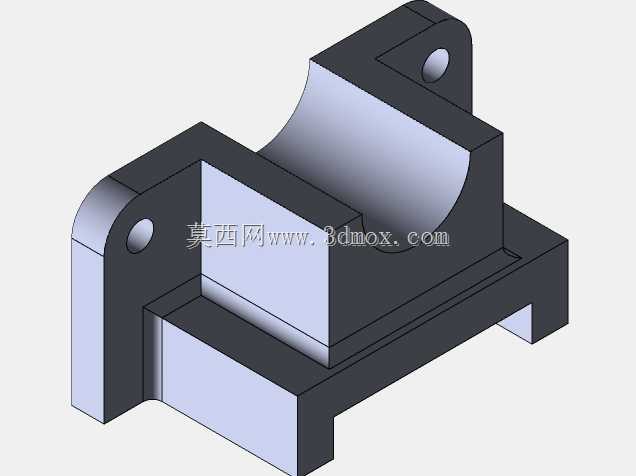

　　在散料输送生产线的布局中，螺旋输送机的长距离架设始终需要配套的支撑构件来抵消运行过程中的径向载荷，避免螺旋轴长期运转出现下垂挠曲，这类支撑结构的设计合理性直接关系到整台输送设备的运行寿命与维护周期。本次设计的支撑支架，核心服务于水平布置的螺旋输送机段，区别于常规的全包覆轴承座结构，该支架采用半开放的弧形承托槽设计，槽体内径与螺旋输送机的外筒半径匹配，能够在不额外拆解输送筒段的前提下完成支撑点位的加装或调整，适配食品加工、粮食输送、轻工配料等多场景下的螺旋输送设备安装需求。从结构功能来看，支架底部为带安装缺口的板式底座，底座两侧预留的缺口可适配螺栓穿过，将整个支架固定在垂直安装面或者设备侧装机架上，

　　缺口的长槽式设计允许安装时进行一定范围的位置微调，抵消安装面的加工误差或者机架拼接带来的位置偏差，降低现场安装的对位难度。支架两侧向上延伸出带铰接孔的立板，这部分结构并非用于直接固定输送筒，而是可配套压盖结构，将放置在弧形槽内的输送筒进行环抱式固定，避免设备启停或者物料冲击时输送筒出现轴向窜动；立板上的铰接孔可配套快拆式销轴，在需要对输送筒段进行维护、清理内部残留物料时，无需完全拆卸所有固定螺栓，只需松开一侧销轴即可翻开压盖，快速完成维护作业，大幅缩短生产线的停机维护时间。设计过程中重点考量了长期载荷下的结构形变问题，弧形承托槽与底部底座之间设置了加强筋结构，筋板沿支撑受力方向布置，

　　能够将输送筒传递来的垂直载荷均匀分散到底座整个安装面，避免局部应力集中导致的支架焊缝开裂或者底座变形；两侧立板与弧形槽的连接位置做了圆角过渡处理，减少应力集中点，适配长时间连续运行的工况需求，即使在输送大密度散料、设备满负载运行的状态下，支架的形变量也能控制在允许范围内，不会因为支撑形变导致螺旋轴与筒壁出现刮擦。从安装边界来看，该支架的整体外轮廓尺寸适配常规直径的螺旋输送机筒段，底座的安装孔位间距符合通用输送设备的侧装机架标准，不需要对现有设备的机架进行额外打孔改造即可直接替换原有老旧支撑件；支架的弧形槽中心高度经过匹配设计，安装后能够保证多段螺旋输送机的筒段保持同轴度，避免因为支撑高度偏差导致螺旋轴出现额外的弯曲应力。

　　在实际应用场景中，这类支架既可以用于新建输送生产线的配套架设，也可以作为老旧生产线的备件替换，针对部分需要将螺杆进给机构整合到输送段的改造场景，该支架的半开放结构也允许轴承座穿过支架中心位置，不需要对支架本体进行二次切割加工，适配不同的改造需求。不同于一体式铸造的支撑座，该支架的结构采用焊接式组合结构，各板件的厚度可根据实际承载需求进行调整，在轻载的食品级输送场景下可采用较薄的不锈钢板件加工，满足卫生清洁要求的同时控制构件重量；在重载的矿山、建材散料输送场景下，可更换加厚碳钢板件并做表面防锈处理，满足大载荷下的支撑强度要求。支架的弧形槽内表面可根据使用需求配套尼龙衬垫或者铜质衬套，减少输送筒热胀冷缩时与支架之间的摩擦异响，同时避免金属直接接触产生的磨损，延长构件的整体使用寿命。
