带安装底座的一体式滑轮支撑构件

项目分类:通用机械零部件 发布时间:2022-01-13 ID:499208
  • 带安装底座的一体式滑轮支撑构件

  在带式输送、小型物料吊装、纺织机械张紧机构、轻工生产线传动单元这类需要对滑轮进行刚性定位的场景中,这类一体式支撑构件是承担载荷传递、位置固定的核心结构件。不同于分体式拼接的支座结构,该构件采用一体化铸造成型后机加工的工艺路线,从根源上避免了拼接面存在的装配间隙、连接螺栓受剪失效的风险,在长期承受交变载荷的工况下能保持更稳定的形位精度。

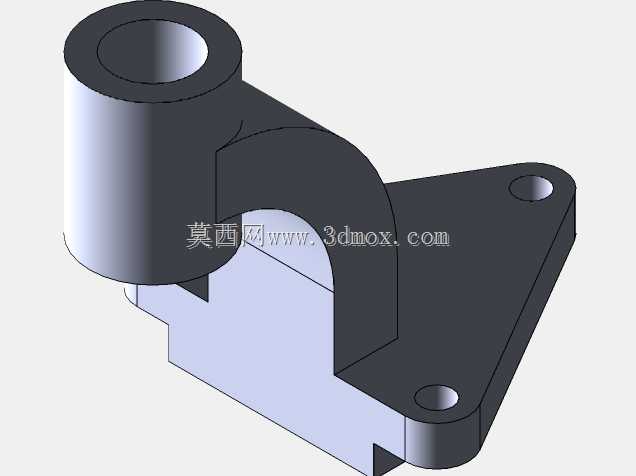

  从功能实现逻辑来看,构件上部的同轴筒状结构是滑轮的安装位,内孔可适配对应规格的滑轮芯轴,筒壁的厚度经过载荷校核,能够承受滑轮工作时产生的径向压力,同时预留了足够的润滑脂存储空间,方便日常维护时加注润滑介质,降低芯轴与筒体内壁的磨损速率。中部的弧形过渡筋并非单纯的造型设计,而是通过力流路径优化确定的结构:上部筒状结构承受的载荷会顺着弧形筋均匀传递到底部安装板,避免直角连接处出现应力集中,在同等耗材重量的前提下,弧形筋的抗扭、抗弯性能比直筋结构提升近三成,尤其适合滑轮受侧向力的工况,比如皮带跑偏时产生的横向推力,能有效避免支座根部出现疲劳裂纹。

  底部的三角形安装板是整个构件与设备机架连接的边界,板上开设的两个沉头安装孔位置经过同轴度校验,安装时可采用内六角螺栓将构件牢牢固定在机架的安装面上,沉头设计能保证螺栓头完全没入安装板平面,不会突出平面干涉周边其他部件的运动轨迹。安装板的平面度要求控制在0.05mm以内,保证安装后上部筒体的轴线与滑轮的运动平面保持垂直,避免滑轮运转时出现偏摆,进而导致皮带磨损加快、传动效率下降的问题。

  设计过程中需要重点关注几个尺寸边界:首先是上部筒体的内孔直径与深度,需要匹配所选滑轮的芯轴长度与直径,保证芯轴装入后不会出现轴向窜动,同时筒体端面与滑轮侧面预留1-2mm的间隙,避免运转时出现摩擦剐蹭;其次是筒体轴线到底部安装面的高度尺寸,这个尺寸直接决定了滑轮的中心高,需要匹配传动系统中皮带轮的中心距要求,保证皮带的包角处于合理区间,避免传动打滑;再者是两个安装孔的孔距尺寸,需要与机架上预设的安装螺纹孔位置完全对应,孔位公差控制在±0.1mm以内,降低现场安装时的对位难度,避免强行装配导致的构件内应力残留。

  从实际使用场景出发,这类支撑构件常被用在小型皮带输送机的端部张紧轮位置,或是手动吊装工位的定滑轮固定座,也可作为工装夹具上的导向轮支座,用来引导钢丝绳、传动皮带的运动方向。相较于焊接式的滑轮支座,一体化结构的构件不需要后续的焊接去应力、焊缝打磨工序,加工完成后直接可以进行装配,批量生产时的一致性更好,也不会出现焊缝锈蚀导致的结构强度下降问题。在进行三维建模时,需要重点处理弧形筋与筒体、安装板的过渡圆角,所有转角位置都设置R3-R5的圆角,既可以降低铸造时的应力集中,也能避免机加工时出现刀具崩损的问题,同时安装孔的沉头深度需要匹配所选螺栓的头部高度,保证螺栓锁紧后头部不高出安装面。

  在载荷适配方面,该结构的尺寸规格适配额定载荷在5kN以内的滑轮工况,如果应用在载荷更大的场景,可通过适当增加筒壁厚度、加宽弧形筋厚度、加大安装板尺寸的方式进行参数调整,核心的力传递路径不需要做大幅改动,结构的拓展性较强。日常运维中,只需要定期检查筒体内部的润滑状态、安装螺栓的锁紧力矩,即可保证构件长期稳定工作,不需要额外的复杂维护流程。
