13 5/8-11规格套管四通滑阀结构设计

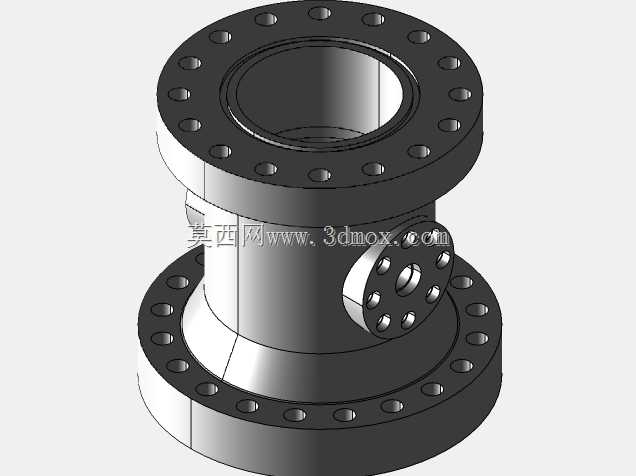

　　在油气钻完井作业的井口装置系统中，这类套管滑阀是承担井筒压力管控、流体通路切换的核心承压部件，不同于常规管线用阀，它直接对接套管串的连接接口，需要同时满足高压密封、多通路连通、长期井下工况耐受的多重要求。从结构布局来看，该滑阀采用上下主通径法兰+侧出控制法兰的四通式结构，上下两端的法兰沿圆周均匀布置螺栓孔，匹配13 5/8英寸套管的标准连接尺寸，安装时可直接串接在套管头与采油树本体之间，不需要额外加装转换接头，能有效减少井口的连接泄漏点。侧部的小尺寸法兰接口用于连接控制管路或者旁通管线，法兰上的螺栓孔同样采用周向均布设计，保证侧接部件安装时的受力均匀性，避免偏载导致的密封失效。

　　设计这类滑阀时，首先要考虑的是主通径的通流能力与承压强度的平衡，主通道的内径完全匹配对应规格套管的内通径，不会因为阀件的接入造成通径缩径，避免后续井下作业时工具下入、流体过流产生卡阻或者节流冲蚀。阀体的流道部分采用圆滑过渡设计，没有直角突变结构，能大幅降低含砂流体、高压介质流经时的局部冲蚀速率，延长阀体的使用寿命。上下主法兰的密封面采用凹凸式密封结构，相比平面密封能在高压工况下实现更可靠的金属密封配合，适配井口最高几十兆帕的工作压力等级，法兰螺栓孔的位置度公差控制在0.1mm以内，保证现场安装时螺栓能顺利穿入，法兰面能均匀贴合，不会出现局部间隙导致的密封渗漏。

　　从实际应用场景出发，这类滑阀主要用在套管程序完成后的井口作业环节，既可以作为完井后生产流程的通路控制部件，也能在压裂、酸化等增产作业时承担高压流体的切换管控，侧部接口可以根据作业需求连接压裂管线、放喷管线或者压力监测部件，不需要拆解主井口连接就能完成旁通作业，大幅提升现场作业的效率，减少井口拆装带来的安全风险。阀体的壁厚设计按照等强度原则进行，在法兰与阀体主体的过渡位置做了加厚处理，因为该位置是应力集中的高发区域，在高压内压作用下容易出现应力峰值，加厚处理能让整个阀体的应力分布更均匀，避免局部应力超过材料屈服强度导致的变形或者开裂。

　　在建模过程中，所有法兰的连接尺寸、密封面尺寸、螺栓孔规格都严格遵循对应的井口设备标准，保证模型能直接用于后续的工程出图、装配干涉检查，上下主法兰的端面平行度公差控制在0.05mm以内，避免安装后出现法兰面偏斜，导致密封垫片压合不均匀。侧部法兰的轴线与主通径轴线垂直相交，相交位置的流道做了倒圆处理，减少流体在转角位置的紊流，降低流致振动对阀体连接部位的影响。阀体的外部轮廓没有多余的凸起结构，整体外形规整，既方便现场吊装就位，也能减少外部磕碰对阀体承压壁造成的损伤。

　　考虑到井口作业的环境特性，阀体的外露表面没有设计易积水的凹槽结构，所有转角位置都做了圆角过渡，能减少户外工况下的雨水、腐蚀介质积存，降低阀体外部腐蚀的速率。主通径内部的密封配合面粗糙度要求达到Ra1.6以下，保证与内部阀芯配合时的密封可靠性，不会因为表面粗糙度过高导致密封件磨损或者密封面渗漏。这类四通式滑阀相比两通式的滑阀，能在不增加井口整体高度的前提下拓展一个侧部通路，有效压缩井口装置的整体高度，对于海上平台、丛式井场这类安装空间受限的场景，能大幅提升井口布局的紧凑性，减少空间占用。在进行装配校验时，需要重点检查侧部法兰与主阀体连接位置的壁厚，保证该位置的承压能力不低于主通道的承压等级，避免侧接高压时出现局部强度不足的问题，同时要核对所有螺栓孔的位置，保证与标准井口部件的互换性，不需要现场二次加工就能完成装配对接。
