带安装底座的立式滑轮支撑结构件

项目分类:通用机械零部件 发布时间:2022-01-13 ID:499207
  • 带安装底座的立式滑轮支撑结构件

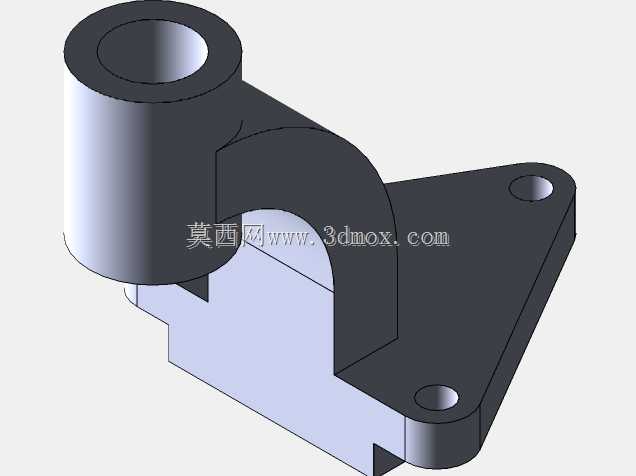

  在带式输送、小型起重导向、轻工生产线物料移位这类需要对滑轮进行刚性固定的场景里,这类支撑件是衔接机架主体与滑轮转动副的核心承载零件,它的结构合理性直接决定了滑轮运行时的径向跳动量、长期负载下的结构形变程度,以及后期维护拆装的便捷性。从结构布局来看,这个支撑件采用了一体成型的L型承载布局,上部的筒状结构是滑轮轴的安装位,内孔需要与滑轮轴采用间隙配合,保证滑轮转动时不会出现卡滞,同时筒壁的厚度经过载荷校核,能够承受滑轮传递的径向拉力,避免长期受力出现筒壁开裂或者轴孔失圆的问题。下部的三角形安装底座是整个零件与设备机架连接的部分,底座上设置了两个沉头安装孔,安装时螺栓穿过沉孔将支架牢牢固定在机架的安装面上,沉孔的设计可以让螺栓头完全没入底座平面,不会出现凸起干涉滑轮转动或者周边走线的问题,三角形的底座轮廓相比矩形底座,在保证安装刚性的前提下减少了不必要的材料冗余,同时边角做了圆弧过渡,避免应力集中在直角位置导致受力断裂。

  设计这类支撑件的时候,首先要明确滑轮的额定负载、滑轮轴的直径以及安装空间的边界尺寸:上部筒状结构的高度要匹配滑轮的轮毂宽度,保证滑轮安装后不会出现轴向窜动,同时筒的外圆直径要大于滑轮轮毂的外径,避免滑轮转动时与支架的连接筋产生摩擦;连接上部筒身和下部底座的弧形加强筋是整个结构的受力关键,筋的厚度要根据额定负载下的弯矩计算确定,弧形的走向顺着受力传递的路径,把滑轮轴承受的径向力均匀分散到底座的两个安装点上,相比直筋结构,弧形筋能更好地分散应力,避免筋与筒身、底座衔接的位置出现应力集中断裂的问题。

  从安装边界来看,底座的两个安装孔中心距需要匹配机架上预设的安装螺孔位置,安装时底座的下平面要与机架安装面完全贴合,因此底座下平面的平面度需要控制在合理公差范围内,避免安装时出现虚位导致支架受力倾斜;上部筒身的轴线需要与安装底座平面保持平行,公差控制在机械设计常用的IT7级精度即可,这样才能保证滑轮安装后,轮槽的中心面与传动皮带或者牵引绳的走向完全重合,避免运行时出现皮带跑偏、绳索脱槽的问题。筒身的内孔粗糙度要达到Ra1.6以上,减少滑轮轴转动时的磨损,延长零件的使用寿命,而零件的非配合面可以做喷砂氧化或者喷塑处理,提升车间环境下的防锈能力。

  在实际应用中,这类支撑件不仅可以用于定滑轮的固定支撑,也可以根据安装场景的不同,调整筒身的角度或者底座的安装孔位,用作张紧轮的支撑支架,在小型自动化生产线的皮带张紧机构、手动吊具的导向滑轮组、仓储设备的滑动导向机构里都能见到这类结构的身影。设计时不需要追求过于复杂的结构,重点要保证受力路径顺畅、安装定位准确、加工工艺性好,一体铸造成型后再对配合面进行机加工,就能在控制成本的前提下满足长期使用的强度要求,避免出现负载下变形、安装错位导致的传动故障。
