石油井口用多接口流体分流三通结构

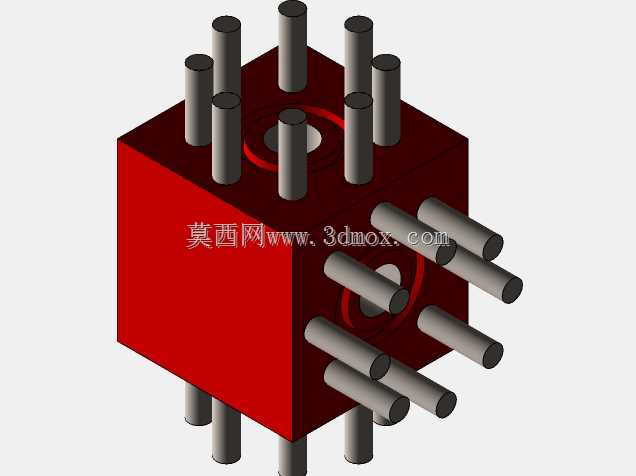

　　在油气开采井口、生产管汇这类需要频繁调整流体走向的作业场景里，多通类管件的结构合理性直接影响现场管路布局效率与后期运维成本。这款多接口三通结构，打破了常规三通仅三个通口的设计局限，采用立方体式阀体作为核心承载基体，在三个互相垂直的轴向端面上均布置了多个平行的连接接口，可同时对接多组同规格支管，无需额外加装分流排就能实现单路输入、多路输出的流体分配需求，也能完成多股不同介质的汇流作业，适配井口多支路采出液归集、生产车间多工位流体供给、工业管汇多节点介质混合等多种工况。

　　从实际功能实现来看，该结构的通口采用统一的接口规格，所有伸出的连接柱尺寸保持一致，端面预留的密封面可直接对接配套的法兰或卡套接头，螺栓连接柱全部内置在阀体内部，没有外凸的连接耳结构，安装时不需要在阀体周边预留额外的螺栓操作空间，相邻阀体可以紧密并排布置，大幅压缩管汇排布的整体占用空间，尤其适合海上平台、撬装设备这类安装空间受限的应用场景。阀体的立方体结构本身具备极佳的结构刚性，六个端面均可作为安装基准面，现场安装时可根据管路走向灵活选择固定面，不需要额外加工过渡安装板，降低现场改装的工作量。

　　设计过程中，首先基于流体流向的正交分布特性确定了立方体基体的结构方案，相较于传统的圆柱形或球形阀体，立方体的平面结构更便于多接口的同轴度加工，三个垂直轴向的接口可以在普通三轴加工中心上一次装夹完成单侧所有接口的粗精加工，有效控制加工累积误差，保证各接口的轴线平行度与端面垂直度，避免安装后出现支管偏斜、密封面贴合不严的问题。接口的排布间距经过反复校核，既保证相邻接头安装时扳手有足够的操作空间，又尽可能缩小阀体的整体外形尺寸，阀体的壁厚按照对应压力等级的管道标准进行等强度设计，通口交汇处的内腔做了圆弧过渡处理，减少流体流经时的局部阻力，降低紊流产生的概率，同时避免介质中的固体颗粒在转角处沉积造成堵塞。

　　安装边界方面，该结构所有接口的伸出长度保持统一，外接支管后管路的外轮廓整齐，不会出现单根支管过度外凸的情况，阀体的六个端面均为平整加工面，可直接通过抱箍或压板固定在管汇支架上，不需要额外设计异形固定件。内置的螺栓连接结构在安装时，仅需从对接法兰侧穿入螺栓即可完成紧固，阀体侧不需要预留螺栓穿入的操作空间，在密集排布的管汇组中，相邻两个三通阀体的间距可以压缩至接头安装所需的最小距离，相比传统带外凸法兰的三通，整体管汇的占用空间可缩减30%以上。在流体混合工况下，多接口的对称排布可以让多股介质从不同方向同步进入阀体内腔，在交汇处形成自然的紊流效果，无需额外加装静态混合元件就能实现不同介质的初步混合，简化后续混合工序的设备配置。

　　实际使用过程中，这种一体式多通结构减少了管路中接头的总数量，也就降低了整个管汇系统的泄漏点数量，对于油气输送这类对密封要求极高的工况，更少的连接点意味着更低的泄漏风险，后期运维时的密封点检查工作量也同步减少。阀体的实心基体结构可承受更高的管道压力，适配高压采出液、高压注水等高压流体输送场景，不会因为多接口的布置出现结构强度薄弱点。
