井口作业用2寸16牙多通路流体交叉连接块

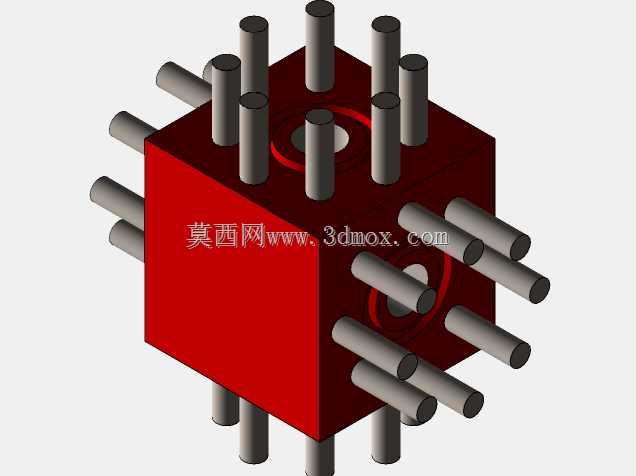

　　在油气开采井口的管汇排布、生产计量撬装的流体管路搭建场景里，这类多通路交叉连接结构是管路系统里很容易被忽略但又直接影响布管效率的核心零件。不同于常规的两通、三通接头仅能实现单方向分流，这款交叉连接块以正六面体为基体核心，在X、Y、Z三个正交轴向上均对称布置了多组连接接口，单轴向上排布3组平行连接端，三个轴向累计可实现18个点位的管路对接，能够在极小的安装空间内完成多支路流体的垂直转向、合流与分流作业，不需要在狭小的撬装空间里堆叠多个弯头、三通来拼凑通路，大幅压缩了管汇的整体占用空间。

　　从实际使用的工况来看，这类接头最早是为井口套管的支路扩展设计的，常规井口作业里需要同时接入压井管汇、节流管汇、生产计量支路、放空支路等多条管线，传统布管方式需要在井口四通外额外叠加多组转接件，不仅安装工序繁琐，多个接头串联带来的密封泄漏点也会给高压作业带来隐患。这款交叉连接块把所有转接通路集成在单个锻造阀体内，所有连接端的同轴度、端面垂直度在一次装夹加工中就能保证，避免了多件拼接带来的形位公差累积，每个接口的密封端面都预留了标准的密封槽位，适配常规的金属缠绕垫或O型圈密封，在额定工作压力下能够实现长期无泄漏运行。

　　设计层面上，阀体采用正六面体构型并非随意选择，一方面六面体的每个平面都可以作为安装基准面，现场安装时不需要额外找正，任意面贴合安装基座都能保证接口的水平或垂直朝向，适配不同井口、撬装的安装朝向需求；另一方面，对称的结构让阀体在承受高压流体冲击时，各个方向的受力更加均匀，不会因为局部结构突变产生应力集中，内置的螺栓螺柱安装孔完全内嵌在阀体内部，对接外部法兰部件时，不需要额外预留螺栓的操作空间，法兰对接后螺栓完全隐藏在结合面内部，既避免了外部磕碰对螺栓螺纹的损伤，也让整体外观更加规整，不会有突出的螺栓头刮蹭周边管线或操作人员。

　　从流体通路的设计来看，内部流道全部采用圆弧过渡处理，没有直角转弯的流道死角，一方面能够降低流体在转向过程中的压损，对于输送含砂、含杂质的采出流体时，也不会因为流道死角造成杂质沉积堵塞，长期使用后不需要频繁拆解清理；另一方面平滑的流道壁面能够减少流体对阀体内部的冲蚀，尤其是在高压节流工况下，含砂流体高速冲刷流道时，圆弧过渡结构能够分散冲刷应力，延长阀体的使用寿命。

　　安装边界上，这款接头的所有外接接口都采用统一的2 1/16英寸标准连接规格，和同压力等级的井口阀门、管线接头完全通用，现场安装时不需要准备异型的密封件或紧固件，三个轴向的接口中心距完全对称，不管是从哪个方向接入管线，管线的排布间距都保持一致，能够让整个管汇的排布更加整齐，后期运维时排查管线走向也更加直观。不同于焊接式的歧管块，这款接头的所有连接都是法兰式可拆卸结构，后期如果某一个接口出现密封损伤，只需要更换对应位置的密封件即可，不需要整体切割更换整个管段，大幅降低了现场运维的成本和停机时间。

　　在流体混合的应用场景下，这款交叉接头的多通路对称结构也有独特优势，不同介质从不同轴向的接口进入阀体后，会在中心腔室形成多方向的对流冲击，不需要额外加装静态混合元件就能实现多股流体的初步混合，在一些简易的药剂加注、多相介质混输场景下，能够省去单独的混合器安装空间，简化整个管路系统的组成。阀体的外露表面全部做了氧化防锈处理，在野外井口的露天作业环境下，能够抵御雨水、盐碱的腐蚀，不需要额外做防腐涂层就能满足长期户外使用的需求，接口的端面都做了倒角防护，搬运安装过程中不会因为磕碰造成密封面损伤，拿到现场就可以直接对接安装，不需要二次处理密封面。
