汽车制动系统锐边通风圆盘结构设计

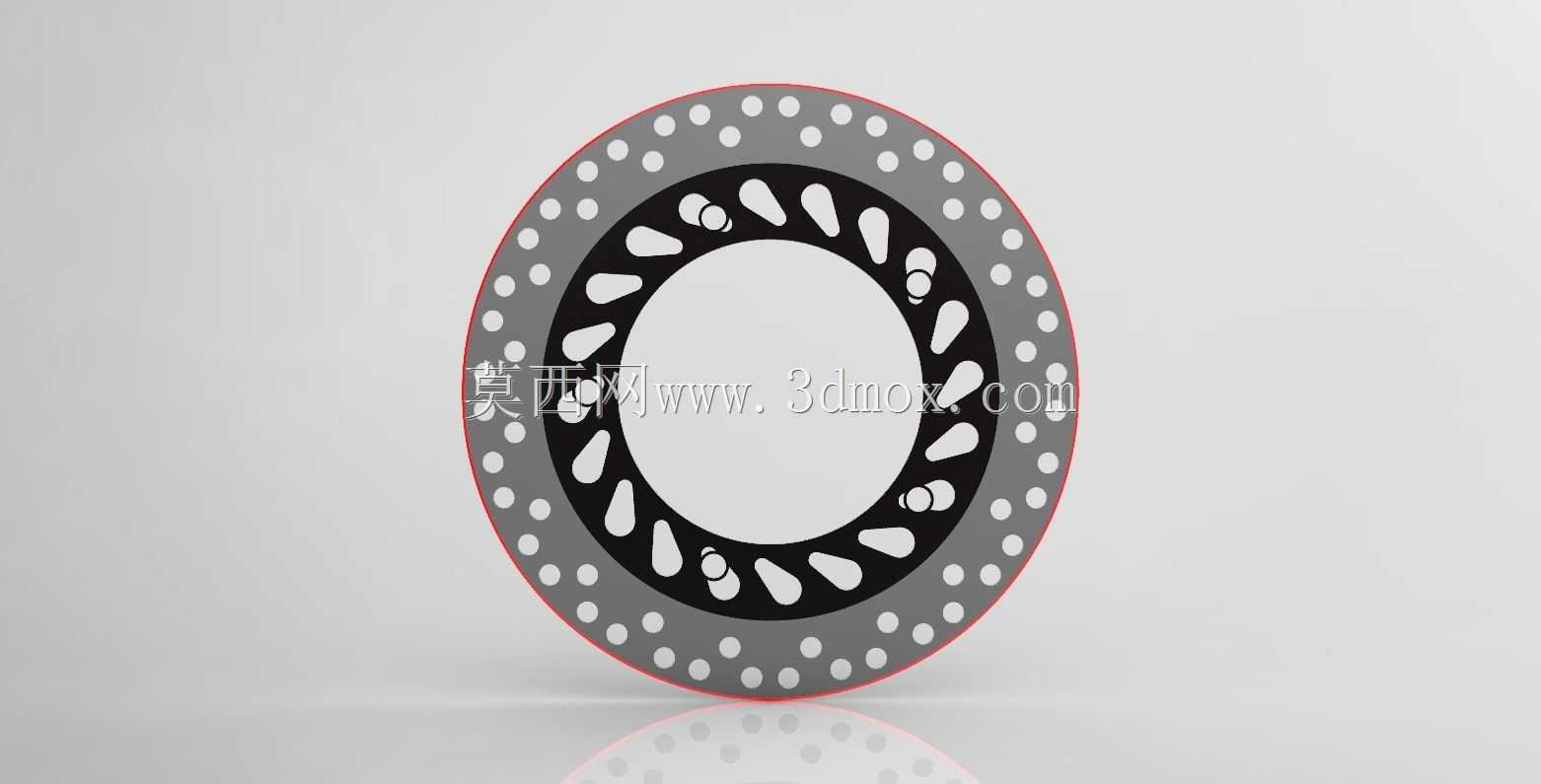

　　在乘用车与轻型商用车的盘式制动系统开发中，制动盘作为核心摩擦承载部件，其结构设计直接决定连续制动工况下的热衰退抗性、制动响应线性度以及高速制动时的动平衡表现。这款锐边结构的通风圆盘，正是针对传统平面制动盘在长下坡、频繁启停工况下散热效率不足、热变形量偏大的痛点做的定向优化，目前在中端家用轿车、轻型载货皮卡的前轮制动配套中已经有批量应用验证。从实际装车的边界条件来看，这类制动盘的安装基准为中心定位孔，与轮毂轴头采用H7/k6的过渡配合，周向均布的螺栓过孔严格匹配轮毂轴承座的安装孔位分布，安装面的平面度公差控制在0.02mm以内，避免装车后出现端面跳动超差引发的制动踏板抖动问题。盘体的整体外径适配16-17寸轮毂的安装空间，摩擦面的有效工作半径经过制动力矩匹配计算，确保在轮缸压力达到额定值时能提供足够的制动力矩，同时不会因摩擦半径过大导致制动卡钳的活塞行程超出设计阈值。

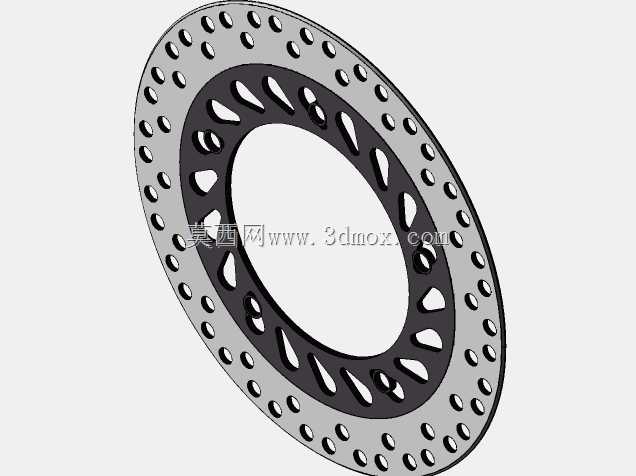

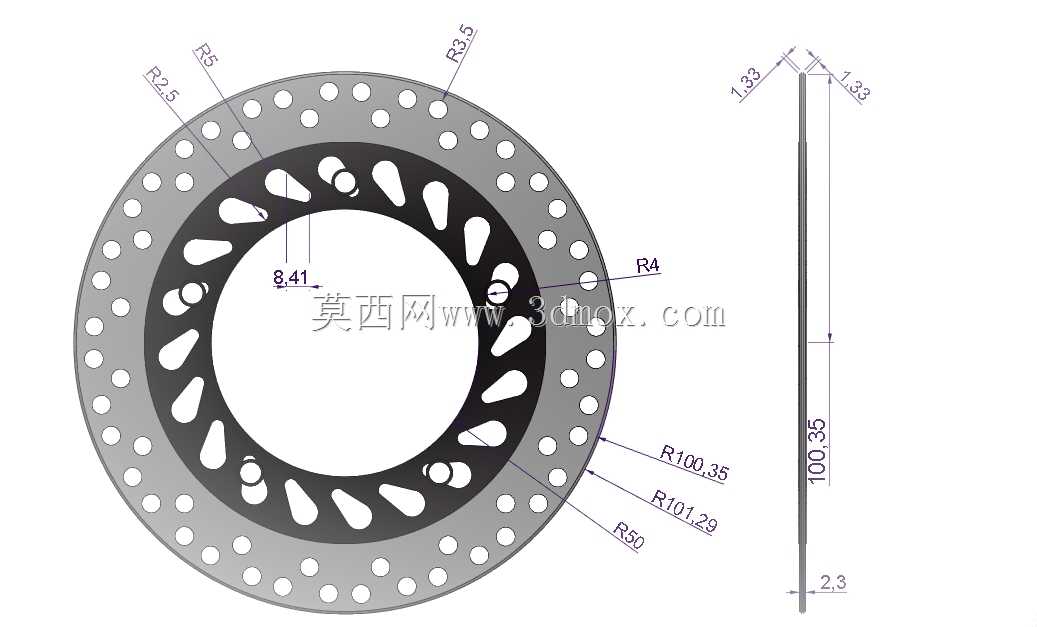

　　设计过程中最先敲定的是锐边外缘的结构，不同于传统制动盘外缘做R3-R5圆角的处理方式，锐边结构能在盘体随车轮高速旋转时，更高效地切割周边空气流场，减少外缘位置的气流涡流损耗，让更多冷空气能顺着通风槽进入盘体内部的散热通道。盘体中间层的通风道采用变截面斜向布局，顺着旋转方向的风道入口做了收窄处理，出口位置逐步扩宽，利用旋转产生的离心力将风道内的热空气快速甩出，配合外圈周向均布的圆形散热小孔，能让连续制动时的盘体最高温度比同尺寸实心盘降低18%-22%，有效减少高温下摩擦片材料的热衰减幅度。摩擦工作面上的异形镂空槽并非单纯为了减重，槽道的走向经过多轮流场仿真优化，一方面能在制动时快速排出摩擦副之间磨下的粉尘，避免粉尘在摩擦面堆积形成硬点导致制动异响，另一方面也能为摩擦面的热膨胀提供形变释放空间，减少高温下盘体出现热翘曲的概率。

　　从结构强度校核的角度，盘体的壁厚设计经过多轮热-结构耦合仿真验证，最薄位置的厚度满足100次连续紧急制动后的强度要求，不会出现热裂纹扩展的问题。内圈与轮毂配合的安装法兰位置做了加厚处理，连接位置的过渡圆角经过应力释放优化，避免在承受峰值制动力矩时出现应力集中导致的盘体开裂。日常维保场景中，这类锐边通风盘的磨损极限标识直接集成在盘体的摩擦面内侧，当摩擦面磨损到极限厚度时，边缘的锐边位置会先出现均匀的磨损台阶，维保人员不需要借助深度尺就能快速判断盘体是否需要更换，能有效降低售后维保的检测成本。需要注意的是，这类锐边结构的制动盘在装车时要严格控制动平衡精度，剩余不平衡量需要控制在5g·cm以内，避免高速旋转时锐边结构放大不平衡量引发的方向盘抖动问题；同时在磨合阶段，要避免连续大强度制动，让摩擦片与盘体的摩擦面形成均匀的接触贴合面，才能最大化发挥其散热效率高、制动响应线性的优势。
