建筑结构强度测试工装结构设计

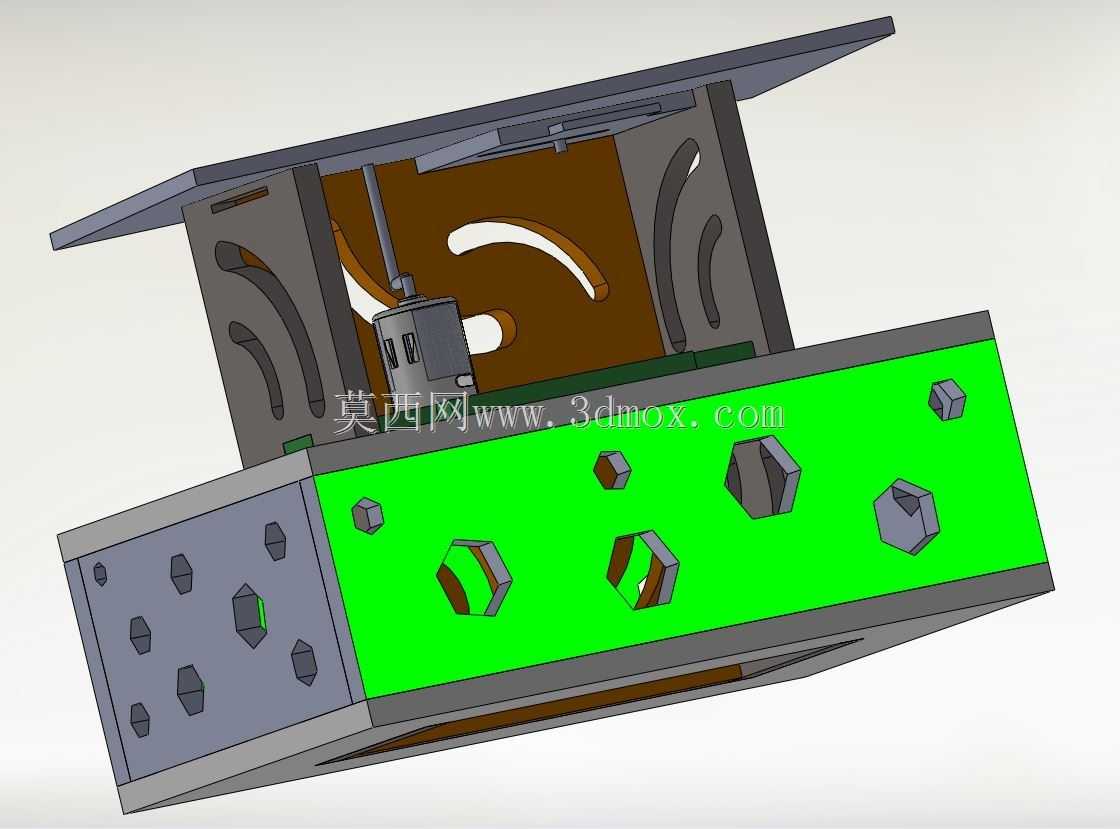

　　这套结构的核心应用场景聚焦在建筑工程与住宅结构的实体强度验证环节，区别于实验室纯试样检测的模式，该工装可适配现场原位检测的作业需求，能够在不破坏原有建筑主体核心承重结构的前提下，完成局部构造的力学性能校验。从实际作业逻辑来看，工装的前端接触模块做了多规格适配设计，正面绿色面板上预留的不同尺寸多边形安装位，可根据待测构件的截面形状、受力方向快速更换压头、夹持块等不同功能的接触配件，无需对工装主体做大规模拆装调整，就能适配混凝土砌块、轻钢龙骨、预制墙板等不同材质建筑构件的测试需求。

　　设计阶段优先考虑了现场作业的安装边界，整体采用分体式拼接结构，主体框架的灰色承力部分采用加厚板材折弯成型，内部预留的弧形导向槽可实现加载臂的角度微调，最大可调整角度覆盖0到45度范围，能够模拟建筑结构在侧向风压、不均匀沉降等不同受力工况下的载荷施加。顶部延伸的翼状支撑板作为现场安装的定位基准，作业时可直接抵靠在待测结构的相邻稳定面上，无需额外浇筑固定基础，整套工装的最大外轮廓尺寸控制在便携作业允许范围内，单人即可完成组装移位，适配工地现场复杂的作业空间条件。

　　功能实现层面，工装内部的棕色承力腔体预留了标准的作动器安装位，可匹配不同量程的机械式、液压式加载模块，加载力的传导路径经过多轮优化，所有受力转接部位都做了圆角过渡处理，避免应力集中导致的工装变形，保证加载力能够垂直、均匀地传递到待测构件表面。侧面分布的多组沉头安装孔既可以用于固定不同的导向配件，也可作为位移传感器、应变片的走线固定位，测试过程中可同步采集加载过程中的形变量数据，无需额外搭建辅助测量支架。

　　从结构设计的细节考量，工装的所有拼接面都采用了止口定位设计，重复拆装的定位精度可控制在0.2mm以内，避免多次转运组装后出现加载轴线偏移的问题。前端面板的不同规格开孔按照常用测试工况的载荷等级做了壁厚差异化设计，大尺寸开孔对应的承力区域做了局部加厚处理，小尺寸开孔区域则在保证强度的前提下做了减重挖空，平衡了工装整体重量与结构强度的矛盾。内部的弧形导向槽边缘做了淬火硬化处理，长期调整使用不会出现导向面磨损卡顿的问题，适配户外工地多尘、潮湿的复杂作业环境，降低日常维护的频次。

　　实际作业过程中，这套工装可完成建筑构件的局部承压、抗剪、节点连接强度等多项测试内容，相比传统的大型原位检测设备，其占用空间小、安装流程简单，既可以用于新建住宅的竣工验收抽检，也可用于老旧建筑改造前的结构性能排查，针对不同的测试场景，仅需更换前端接触配件与调整加载臂角度即可完成切换，无需配备多套不同功能的检测设备，大幅降低了现场检测作业的设备携带成本与组装准备时间。
