创意异形iPhone保护支架外壳结构设计

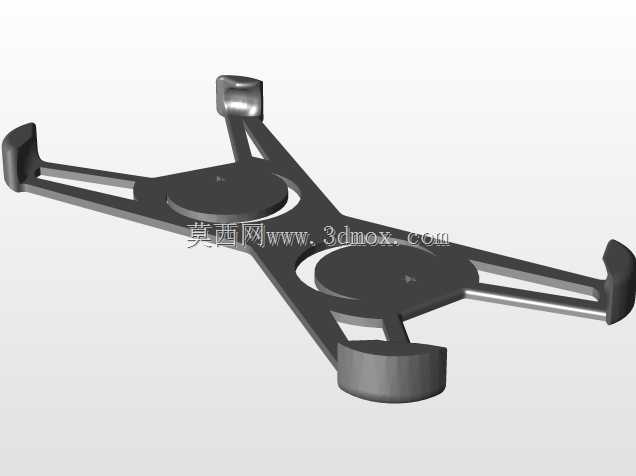

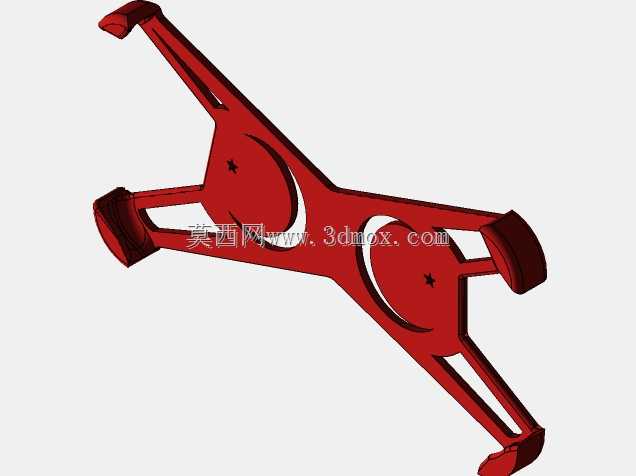

　　这款结构件的设计初衷，是将手机保护与桌面支撑功能整合为一体，打破传统手机壳仅做包覆防护的单一属性，适配日常桌面观影、视频通话、手持拍摄等多场景使用需求。从结构布局来看，整体采用对称式X型延展框架，没有采用传统保护壳的全包裹式设计，四个延伸臂的末端对应手机的四个边角位置，做了内凹的卡扣式限位结构，安装时直接将四个角位卡入对应槽位即可完成固定，无需额外粘接或卡扣配件，拆装过程不会刮擦手机边框漆面。

　　防护逻辑上，四个角位的卡扣结构做了向外突出的缓冲延伸设计，当手机发生意外跌落时，突出的角位结构会先于手机机身接触接触面，通过结构自身的形变吸收冲击能量，避免边角直接磕碰造成的机身凹陷、屏幕碎裂问题，相比全包裹壳，这种开放式框架不会遮挡手机背部的摄像头、闪光灯区域，也不会阻挡手机侧边的按键、充电接口开孔，日常使用插拔充电线、按动按键都无需拆卸外壳，同时开放式结构能大幅提升手机长时间高负载运行时的散热效率，避免全包裹壳造成的热量堆积问题。

　　支撑功能的实现依托整体框架的角度设计，当将结构件平放在桌面时，框架自身的弯折角度刚好让手机保持120度左右的倾斜视角，符合人眼观看屏幕的舒适视距角度，无需额外搭配桌面支架，单手持握时，框架两侧的镂空臂刚好可以贴合手指的握持弧度，增加手指与结构件之间的摩擦力，降低单手持机时的滑落风险。设计过程中针对安装边界做了反复校核，四个角位的内凹卡槽尺寸严格对应对应型号iPhone的边角弧度，卡槽内侧预留了0.2mm的装配间隙，既可以保证安装后不会出现松动晃荡的问题，也不会因为过盈量过大造成安装困难、挤压机身边框的问题。

　　结构壁厚做了差异化设计，卡扣受力位置的壁厚设置为1.8mm，保证反复拆装过程中不会出现断裂、塑性变形问题，中间连接臂的壁厚设置为1.2mm，在保证整体结构强度的前提下尽可能降低整体重量，避免安装后给手机增加过多额外负重。框架中间的圆形镂空区域刚好对应手机背部的无线充电线圈位置，不会对无线充电功能造成信号屏蔽，安装后可以直接放置在无线充电板上完成充电，无需拆卸外壳。表面处理上，所有棱边位置都做了R0.5mm的圆角过渡，没有尖锐的棱角，握持时不会硌手，也不会在日常放置时刮蹭其他物品表面。

　　从实际使用场景验证来看，这款结构件既可以作为日常通勤时的手机防护配件，也可以作为办公桌面的简易手机支架，相比传统的分离式支架+保护壳的组合，一体化的设计减少了随身携带的配件数量，开放式的结构也能展现手机本身的外观设计，不会完全遮挡机身本身的质感。设计过程中也针对3D打印的工艺特性做了适配，整体结构没有复杂的倒扣、悬空结构，打印时无需添加大量支撑结构，打印完成后仅需简单去除少量支撑毛刺即可投入使用，小批量定制生产的门槛较低，也方便使用者根据自身使用需求调整结构尺寸、更换不同颜色的打印材料，适配不同的使用偏好。
