教学实训用多自由度拾取机械臂结构

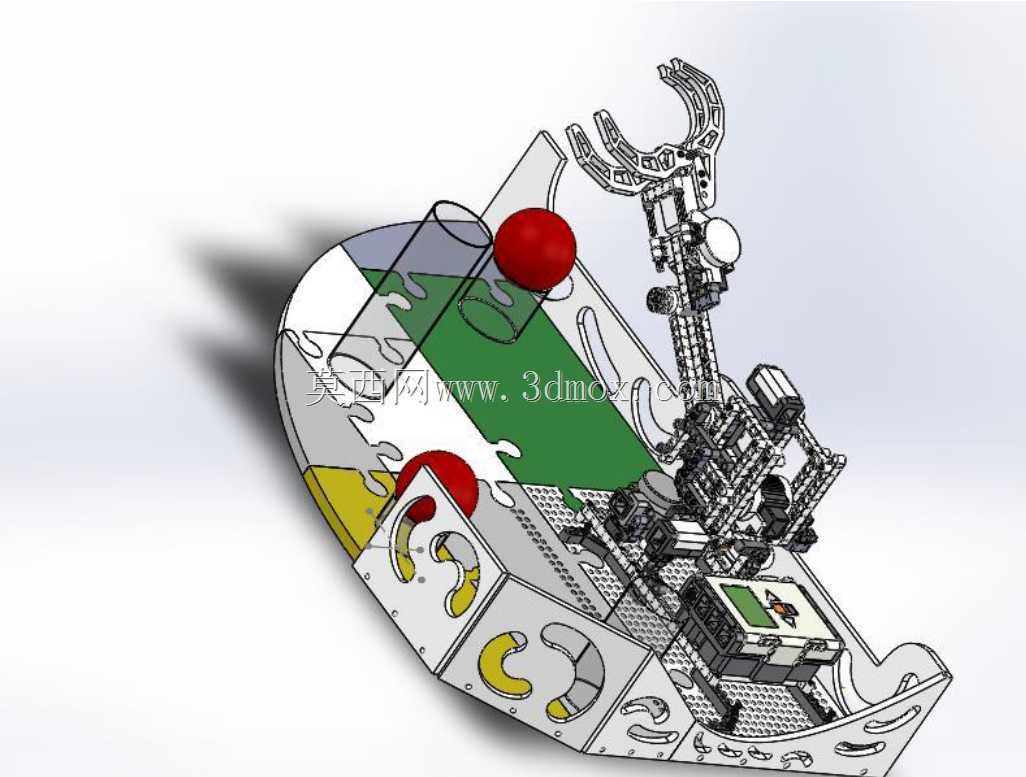

　　这款多自由度拾取机械臂主要面向教学实训场景设计，可搭载在小型移动实训平台上完成物料拾取、分类转运等实操演示任务，适配职业院校、工科专业的机器人原理、机械结构、机电一体化相关课程的实操教学需求，也可作为小型科创竞赛的执行机构载体使用。从结构布局来看，机械臂采用多关节串联构型，底座通过标准孔位固定在实训平台的铝型材安装面上，安装边界预留了足够的走线空间，底座回转关节可实现360度水平方向旋转，覆盖平台上方的圆形作业区域，满足实训场景中多位置物料取放的覆盖要求。大臂与小臂采用镂空轻量化结构设计，在保证结构刚性的前提下降低了关节驱动负载，关节处采用标准轴承配合定位，减少传动间隙带来的定位误差，末端执行器采用夹爪式结构，

　　可适配直径20mm至80mm的球形、方块形实训物料，夹爪开合行程可通过调整关节限位块进行适配，满足不同规格教学教具的拾取需求。整套机械臂的结构设计充分考虑了实训场景的拆装便利性，所有连接部位均采用标准紧固件，无需专用工具即可完成关节拆解、装配与调试，方便学员直观理解串联机械臂的关节构成、传动原理与装配逻辑。底座集成平台上预留了传感器安装位，可加装光电传感器、颜色识别模块，配合机械臂完成物料识别、定点拾取的实训任务，平台表面的分区标识可对应不同的物料放置工位，模拟工业场景中物料分拣、转运的实际作业流程。在结构设计过程中，优先考虑了教学场景下的安全性，所有运动关节的外侧均做了圆角处理，无尖锐突出结构，运动行程内设置了硬限位块，

　　避免关节超程运动造成结构损坏或人员磕碰，同时轻量化的结构设计也降低了运动过程中的惯性冲击，即使学员操作失误也不会造成严重的结构损伤。机械臂的走线全部采用内部走线方式，从底座到各关节再到末端夹爪的线缆全部穿过结构件内部的过线孔，避免运动过程中线缆缠绕、拉扯造成的故障，也能让学员直观学习工业机械臂内部走线的布局思路。末端夹爪的夹持力可通过调整驱动件的输出参数进行调节，既可以拾取硬质的塑料、金属实训块，也可以夹持海绵、泡沫等软质教学物料，适配不同实训科目的演示需求。整套结构的安装基准统一，底座安装面的平面度公差控制在0.1mm以内，保证各关节的装配同轴度，减少运动过程中的抖动偏差，空载状态下末端重复定位精度可满足实训场景的演示要求，

　　不需要过高的加工精度即可完成装配，降低了实训装置的制造成本，适合院校批量采购搭建实训工位。平台配套的物料放置区设置了不同形状的定位槽，可配合机械臂完成物料精准放置的训练，学员可通过调整各关节的运动参数，规划不同的拾取路径，理解机器人运动学的基础逻辑，也可在现有结构基础上加装视觉模块、力反馈模块，拓展更复杂的实训项目，比如模拟工业流水线的动态拾取、装配对位等实操内容。
