燃气灶具旋钮开关结构三维设计

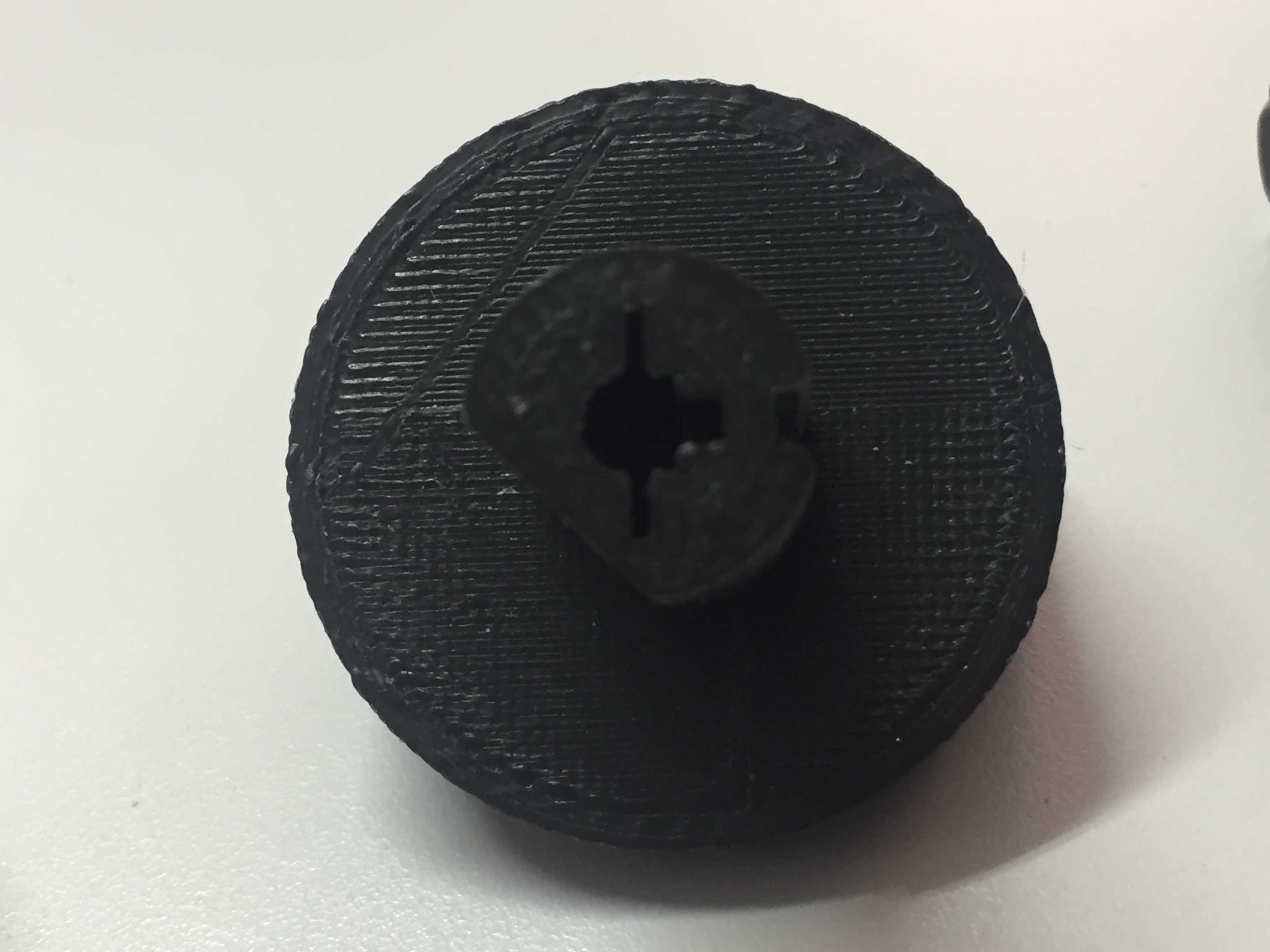

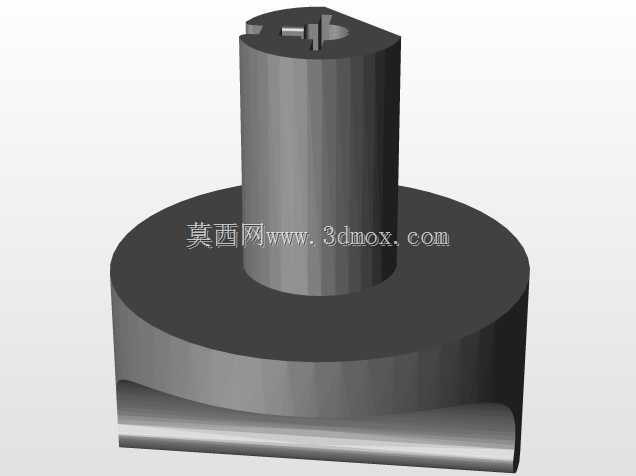

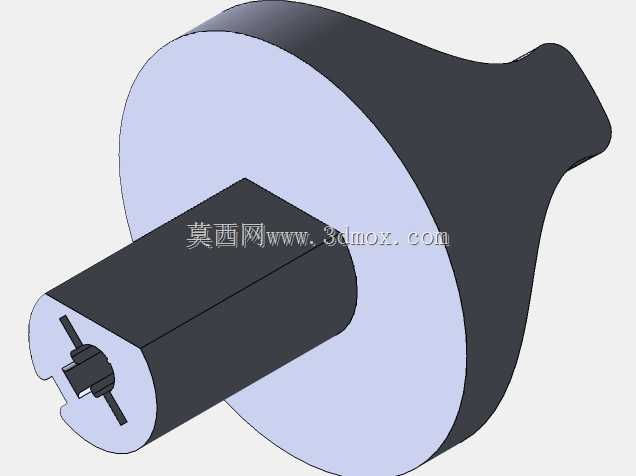

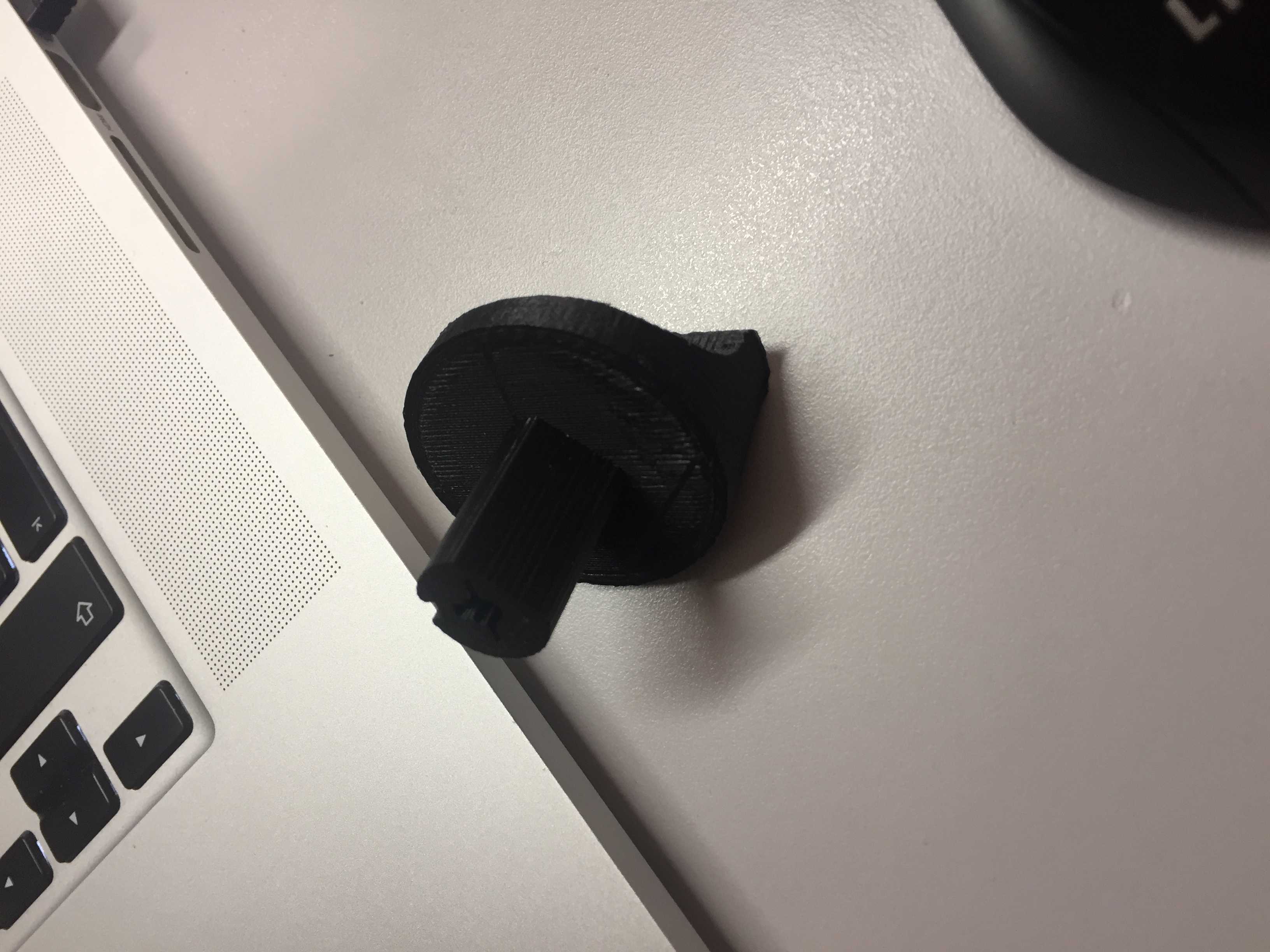

　　该旋钮属于民用燃气灶具的核心操作部件，日常使用中直接承担点火触发、火力档位调节的功能，用户通过旋转该部件实现灶具从闭气、大火到小火的多档位切换，同时下压动作可联动灶具内部的阀体顶杆，触发点火装置完成点火流程，是用户与灶具气路控制系统直接交互的唯一外露操作件。从结构设计来看，旋钮整体采用握持端加安装轴的分体式布局，外露握持部分做了贴合指腹的弧形凸起造型，旋转操作时手指可自然贴合曲面，避免湿手操作时打滑，同时握持部分的外轮廓做了非对称的止挡设计，旋转到最大火力与最小火力的极限位置时，可通过轮廓与灶具面板的限位结构配合，避免过度旋转导致内部阀体损坏。安装连接部分采用带防转卡槽的扁轴结构，轴端开设的十字形卡槽可直接卡入灶具阀体的输出轴，

　　装配时无需额外紧固件，直接按压即可完成安装，卡槽的对称设计可兼容不同安装角度的阀体输出轴，降低装配对位的难度，同时轴身的扁位结构可传递旋转扭矩，避免长期使用后旋钮与阀轴之间出现打滑空转的问题。从安装边界来看，旋钮底部的圆形法兰面直径略大于握持部分的回转直径，装配后法兰面与灶具面板之间预留0.3到0.5毫米的间隙，既可以避免旋钮旋转时与面板摩擦产生阻尼，也可以阻挡烹饪过程中溢出的汤汁顺着阀轴缝隙流入灶具内部，降低阀体被油污堵塞的风险。设计过程中优先考虑了操作力矩的匹配，握持部分的力臂长度经过反复校核，确保旋转时的操作力矩在0.2到0.5牛米之间，既不会因为力矩过小导致误触，也不会因为力矩过大造成老人、儿童操作困难。

　　同时外露部分的材质选用耐温阻燃的工程塑料，可耐受烹饪过程中锅具辐射的高温，长期使用不会出现变形、掉色问题，表面做了哑光磨砂处理，避免强光下产生反光干扰用户操作。在结构可靠性设计上，轴身与握持部分的连接位置做了加厚的过渡圆角，可承受用户下压点火时的轴向冲击力，避免长期按压后轴根位置出现断裂，轴端的卡槽深度经过匹配设计，卡入阀轴后可承受至少5000次旋转循环不出现松脱，满足灶具整机的使用寿命要求。实际应用场景中，该旋钮不仅适配台式嵌入式家用燃气灶，也可兼容集成灶、燃气烤箱等带燃气调节功能的厨电设备，安装时仅需确认阀轴的截面尺寸与卡槽匹配即可直接替换，无需改动灶具内部的阀体结构。设计阶段还考虑了油污环境下的使用需求，

　　旋钮外表面无多余的凹槽缝隙，烹饪飞溅的油污可直接用抹布擦拭干净，不会在缝隙中积存油污滋生细菌，底部法兰面的边缘做了微小的倒角处理，擦拭时抹布不会被边缘勾挂，提升日常清洁的便利性。从人机交互角度，非对称的握持造型可让用户在盲操作时通过触感快速判断旋钮的当前档位，无需低头查看面板标识，烹饪过程中可通过手感快速调节火力大小，提升操作效率。
