层叠式注塑成型模具结构设计

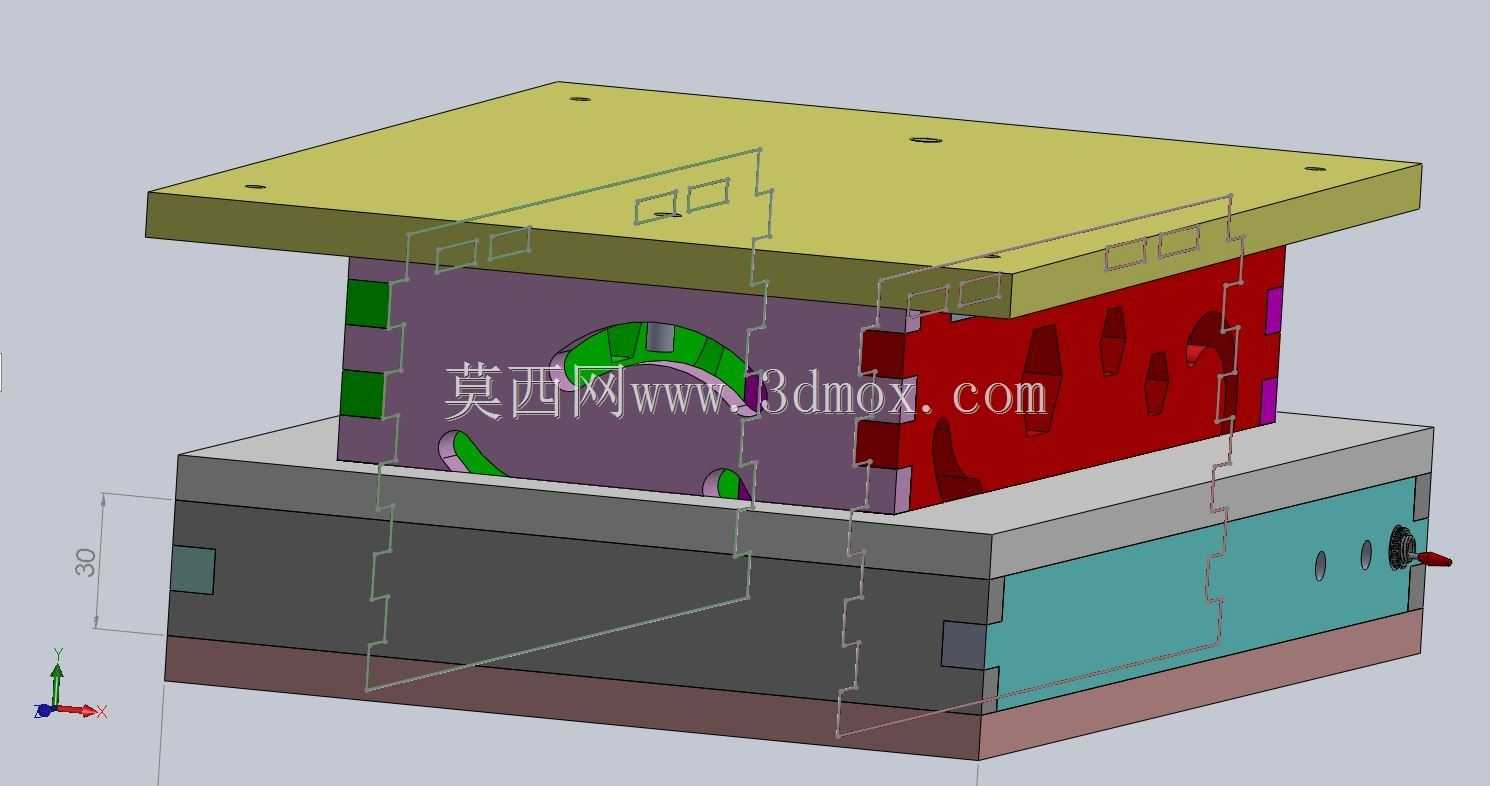

　　这套层叠排布的注塑成型模具，主要面向中小型带曲面特征的塑料件批量生产场景，常见于消费电子外壳、小型家电结构件、日用塑料配件的注塑加工环节，适配常规卧式注塑机的安装工位，模架整体采用上下三板叠层结构，安装时需匹配注塑机的拉杆间距、最大模厚与开模行程参数，顶部定模固定板预留的安装孔位可直接与注塑机定模侧定位圈、锁模孔对齐，底部动模侧则对应连接注塑机的动模拖板，配套的侧部抽芯组件行程需提前与注塑机的抽芯油路或拉杆行程做适配校验，避免开模时出现干涉撞模问题。从结构功能来看，模具的分型面采用阶梯式分型设计，红色与紫色区域组成的型腔组件，内部加工有与产品轮廓完全贴合的成型曲面，绿色标识的成型镶块采用分体式加工设计，针对产品上的倒扣、

　　窄槽等难加工特征做了镶件拆分，既降低了整体型腔的加工难度，也方便后续生产过程中磨损部位的快速更换，无需整体报废型腔模块。模架的导向结构除了常规的导柱导套配合外，在分型面周边额外增加了边锁定位结构，也就是图中分型面处的凹凸卡合结构，能够抵消长期注塑生产中反复开合模产生的侧向偏移力，保证合模时型腔与型芯的同轴度，避免产品出现飞边、壁厚不均的成型缺陷。冷却回路的设计覆盖了定模板、动模板以及核心型腔镶块，侧部预留的水嘴接头可直接连接厂区冷却水循环系统，通过在模架内部加工的迂回式冷却水道，能够在注塑保压完成后快速带走型腔内的熔融塑料热量，缩短产品冷却定型时间，提升单批次生产的成型效率，

　　同时均匀的冷却布局也能减少产品因冷却速率不一致产生的翘曲变形问题。设计过程中，这套模具优先考虑了加工工艺性与生产维护的便捷性，所有成型镶块的固定方式均采用挂台固定+螺丝锁紧的组合形式，拆卸时无需将整副模具从注塑机上拆下，仅需拆开对应侧的模板即可完成镶件更换；侧部的红色抽芯滑块采用斜导柱驱动结构，开模过程中随动模的后退动作同步完成侧向抽芯，无需额外配置独立的驱动油缸，降低了模具的制造成本与配套设备的适配要求。模架的边角位置均做了倒角处理，避免车间吊装、装配过程中锋利边角对操作人员造成划伤，所有模板之间的定位销孔采用配做加工工艺，保证组装时各板层的位置精度，避免因加工累积误差导致的型腔错位。在实际生产适配中，

　　这套模具的闭合厚度需匹配注塑机的最小模厚参数，开模时的总行程需要满足产品取出加上流道凝料脱出的距离要求，顶部定模侧的流道设计采用潜伏式浇口进料，开模时浇口可自动与产品分离，减少后续人工修剪浇口的工序，适配自动化流水线的生产取件需求。模具的顶出结构设置在动模侧，采用顶针+顶板的组合顶出方式，顶针的排布位置避开了产品的外观面与内部装配结构，顶出时受力均匀，不会导致产品顶白、顶穿等成型不良问题。针对长期量产的磨损问题，所有导柱、导套、滑块摩擦面均采用了淬火处理工艺，表面硬度达到HRC58以上，能够承受数十万次开合模的摩擦损耗，减少模具的维护频次。
