冶金炉用塔帕撇渣装置结构设计

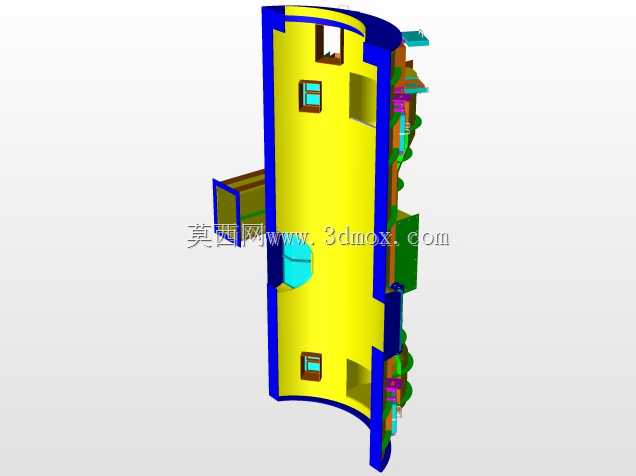

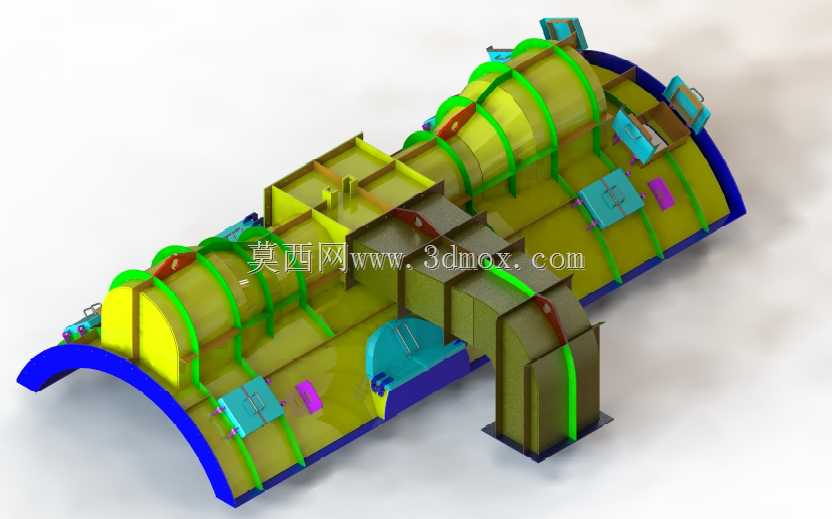

　　这套撇渣装置主要应用于有色冶金、钢铁冶炼环节的熔融金属出料溜槽工位，是炉前作业环节里直接影响金属液纯净度的关键配套设备，核心作用是在熔融金属沿溜槽流动过程中，拦截浮在金属液表层的密度较低的炉渣，避免炉渣随金属液进入后续浇铸、保温工序，最终降低成品铸件、金属锭的夹渣缺陷率。从结构设计逻辑来看，整体采用半包覆弧形槽体作为主体承载结构，弧形基底完全匹配常规溜槽的半圆截面轮廓，安装时可直接扣合在现有溜槽的指定工位段，不需要对原有溜槽结构做大规模改造，安装边界完全适配冶金车间通用溜槽的截面尺寸，槽体分段式的法兰连接结构也支持根据现场溜槽长度灵活增减模块，适配不同产能的炉台出料节奏。槽体外侧分布的多道环形加强筋，并非单纯的装饰结构，

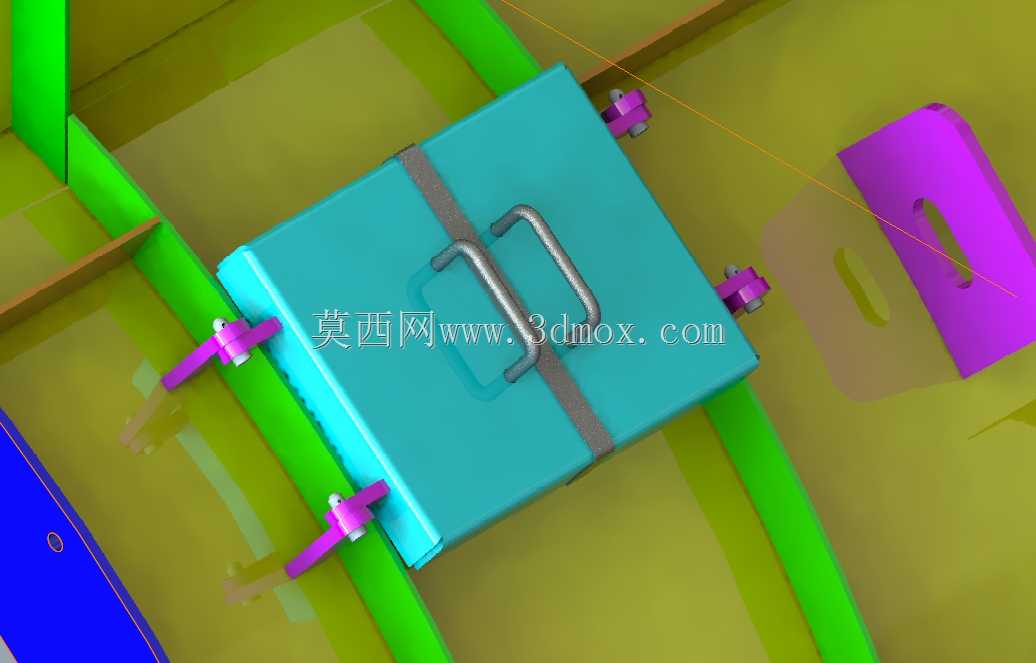

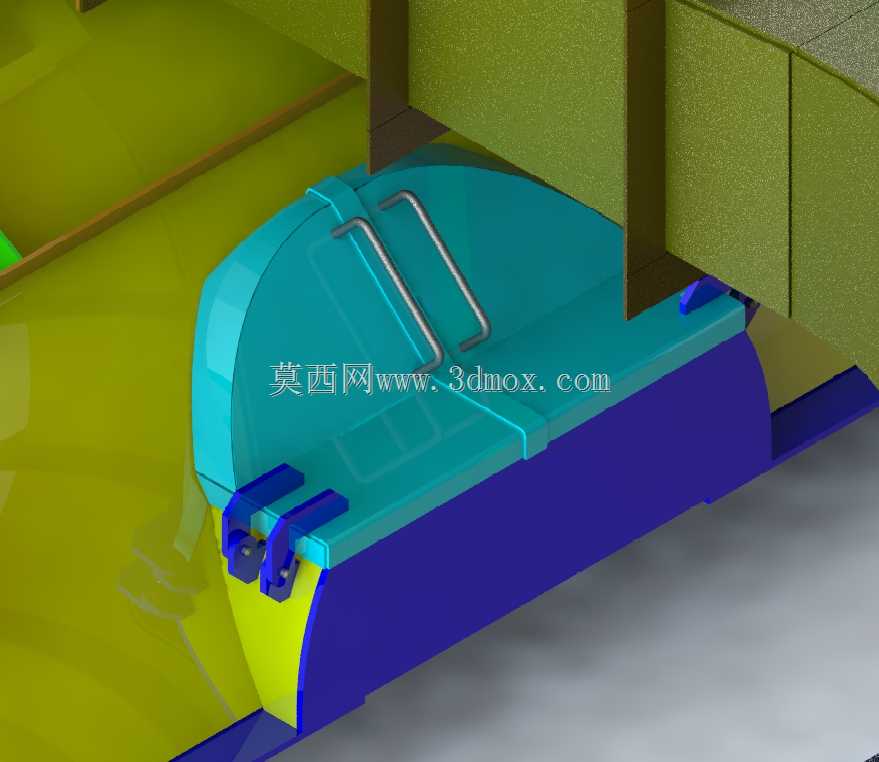

　　而是根据熔融金属长期冲刷、高温热应力分布的计算结果布置，每道加强筋的厚度、间距都对应槽体不同位置的热变形量，避免长期高温工况下槽体出现翘曲变形，导致渣层拦截间隙偏移。侧面布置的多组快开式检修口，对应装置内部的挡渣板、导流腔位置，日常生产间隙不需要整体吊装拆除装置，就可以打开检修口清理粘附在腔体内壁的结渣，更换磨损的挡渣组件，大幅缩短炉前设备的维护停机时间。装置侧面延伸出的分支溜槽结构，是渣料的导出通道，其倾斜角度经过反复校核，刚好保证被拦截的浮渣能顺着分支槽流入渣罐，同时不会让下层的纯净金属液随渣流走，分支槽与主槽体的连接位置做了圆弧过渡处理，避免渣料流动时出现卡滞、堆积。槽体上分布的多组吊耳结构，

　　完全匹配车间常规天车的吊装作业半径，吊耳的焊接位置经过重心核算，整体吊装时能保持槽体水平，不会出现倾斜碰撞溜槽的情况。内部的挡渣组件采用高度梯度设计，从进料端到出料端挡渣板的下沿高度逐步降低，利用浮渣始终处于金属液表层的特性，逐层把浮渣导流到分支排渣通道，不会因为单道挡渣板高度过高导致金属液流动阻力过大，影响出料效率。整套结构的所有连接位置都做了密封配合面设计，避免高温金属液从拼接缝隙渗漏，所有外露的结构棱角都做了圆弧倒角处理，避免安装、检修过程中出现磕碰划伤，也能减少高温工况下的应力集中开裂风险。在实际选型适配时，只需要核对现场溜槽的截面直径、出料时金属液的液位高度，就可以直接匹配对应规格的装置，不需要额外做定制化的结构改动，装置底部的定位卡槽可以直接卡在溜槽两侧的预埋固定件上，安装固定的操作流程简单，不需要复杂的校准工序，能快速完成现场更换作业。
