仿古青铜浑仪工艺摆件三维建模设计

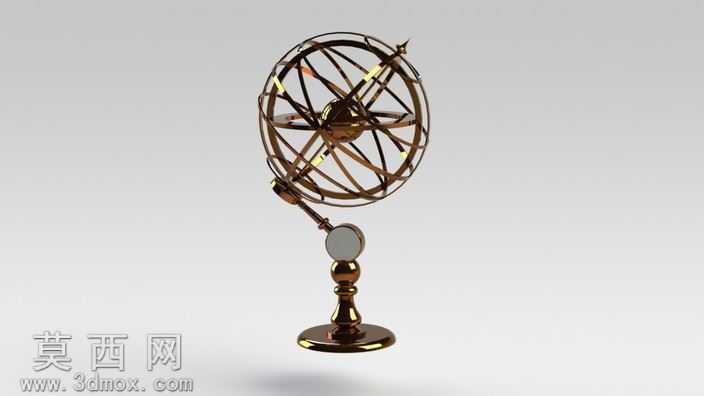

本次三维建模围绕仿古青铜浑仪工艺摆件展开，依托SolidWorks平台完成全流程设计，首先梳理传统浑仪的结构特征，将整体拆分为底座、支撑立柱、万向调节结构、环形仪体四大核心模块，逐一进行参数化建模。底座部分采用圆形阶梯式造型，建模时通过旋转凸台命令生成基础轮廓，边缘添加细微的倒角处理模拟古铜器的铸磨质感，同时在底座顶面预留与立柱衔接的定位凸台，保证装配精度。支撑立柱采用收腰式复古造型，通过多段样条曲线绘制轮廓后旋转生成实体，柱体中部设置圆形装饰镜结构，采用薄壁特征建模还原镜面的薄边效果，立柱与上部万向结构的衔接处设计球形铰接节点，通过球面配合实现仪体的多角度转动模拟，还原传统浑仪可调节观测角度的结构特性。仪体部分是建模核心，由多层嵌套的同心金属环构成，建模时先绘制不同直径的环形草图，通过扫描命令生成环体实体，每一层环体都添加等距分布的刻度凸点，采用阵列命令高效完成排布，环体之间通过细小的销轴结构实现铰接，保证各环可独立转动，环体中心设置球形天球核心，表面添加简化的星点纹理，通过包覆命令将纹理映射到球面，还原古天文仪器的细节特征。材质与渲染阶段，为整体模型赋予抛光青铜材质，调整金属粗糙度参数模拟古铜器历经岁月的半哑光金属光泽，在环体边缘、底座棱边等位置添加轻微的磨损做旧效果，通过环境光遮蔽强化结构的层次感，渲染时采用柔和的侧光打光，突出金属表面的反光特性与结构的立体轮廓。设计过程中兼顾了摆件的装饰属性与结构合理性，所有铰接位置都预留了合理的装配间隙，既保证虚拟模型可实现转动动画演示，也为后续3D打印或实物铸造提供了可落地的结构参考，整体造型在还原传统浑仪经典形制的基础上做了简化处理，更适配桌面工艺摆件的尺寸比例，去除了古仪器上繁复的铭文与复杂刻度，保留核心的环形嵌套结构与青铜质感，让传统天文器具以轻量化的工艺摆件形式呈现，兼具文化展示价值与装饰效果。
