明轮驱动捕鼠动力竞赛船结构设计

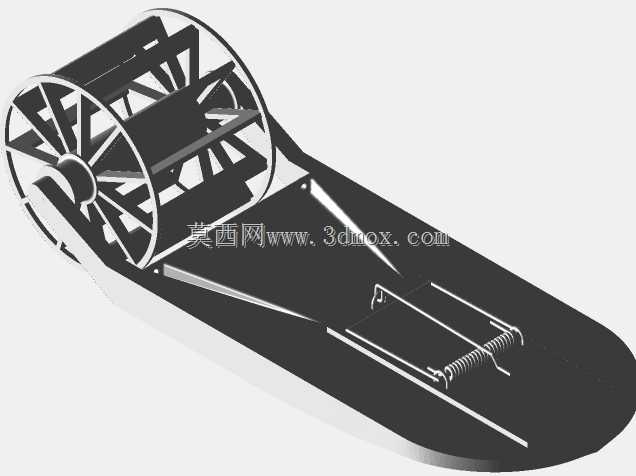

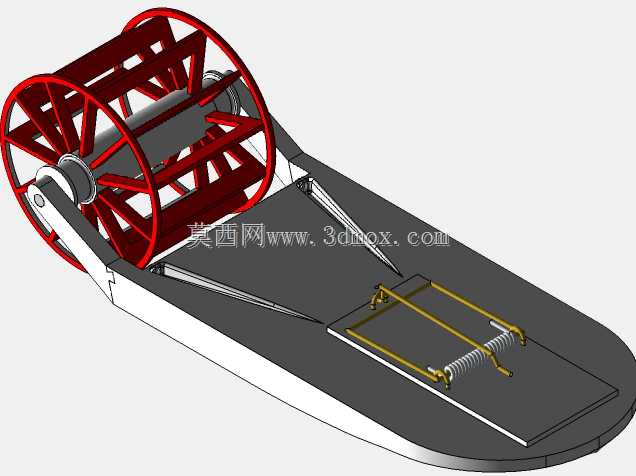

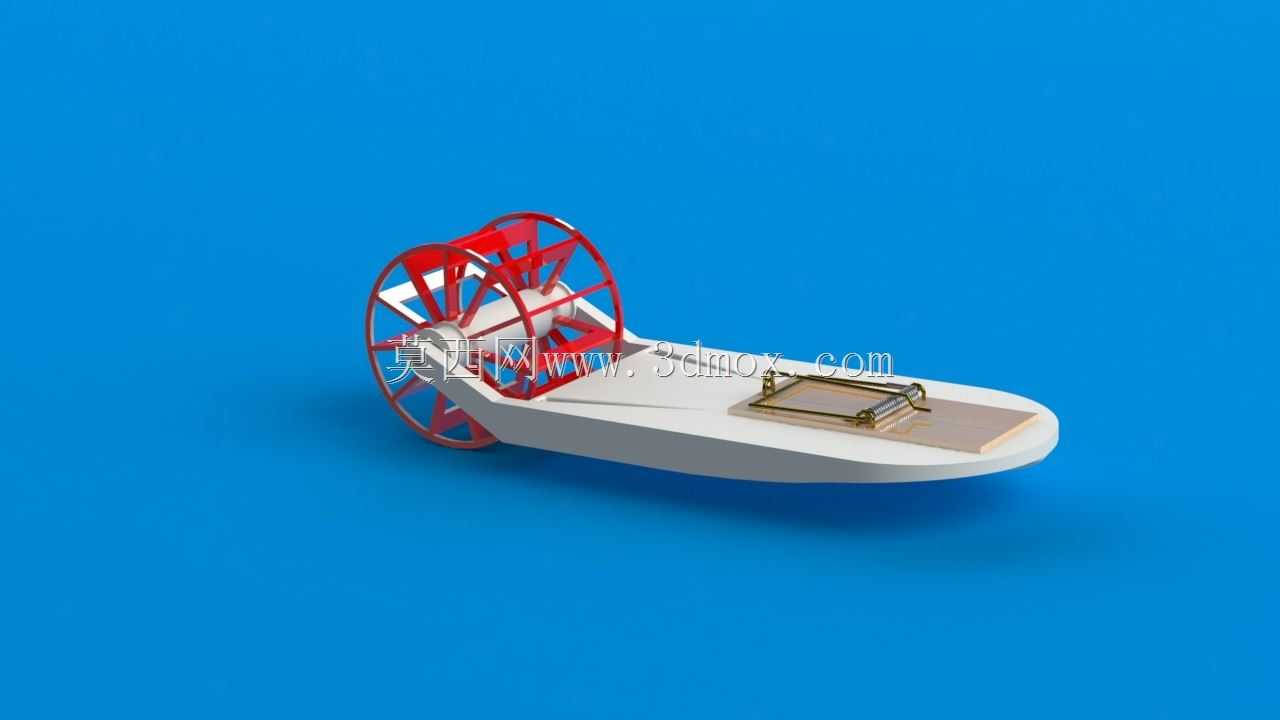

　　这款明轮结构的动力小船，核心应用场景是面向捕鼠器主题的动力竞速赛事，整体设计围绕低成本快速制作、易组装调试的需求展开，适配学生科创实践、趣味机械竞赛的使用场景，不需要复杂的加工设备就能完成实体制作。从功能特性来看，船体采用窄长型的平底构型，整体吃水深度控制在较低区间，航行时的水阻更小，明轮布置在船体艉部位置，直接通过捕鼠器的弹性储能结构输出扭矩，不需要额外加装齿轮减速或者传动换向结构，动力传递路径极短，能量损耗被控制在极低水平，能把捕鼠器弹簧释放的弹性势能尽可能转化为明轮的拨水推力。

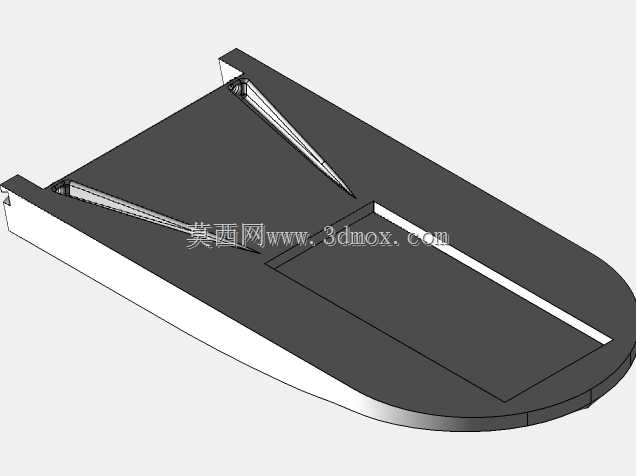

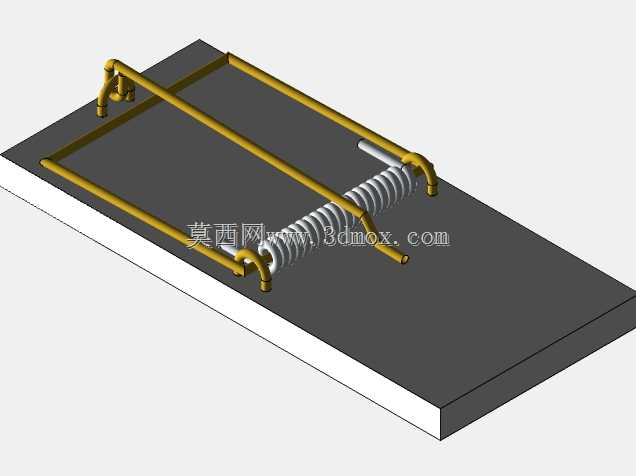

　　设计思路上优先考虑了结构的易实现性，船体主体采用平直的板材拼接构型，没有复杂的曲面成型需求，不管是采用3D打印制作还是薄木板、PVC板材切割粘接，都能快速完成船体加工，船身的型线做了简化处理，艏部做小角度的上翘设计，航行时可以有效破开表层水面，减少兴波阻力，船身中部预留了捕鼠器的安装平面，安装位做了下沉式的边界设计，捕鼠器放置到位后不需要额外做复杂的固定结构，只需要通过简单的卡扣或者扎带就能完成锁紧，避免航行过程中动力组件移位导致的扭矩输出偏移。

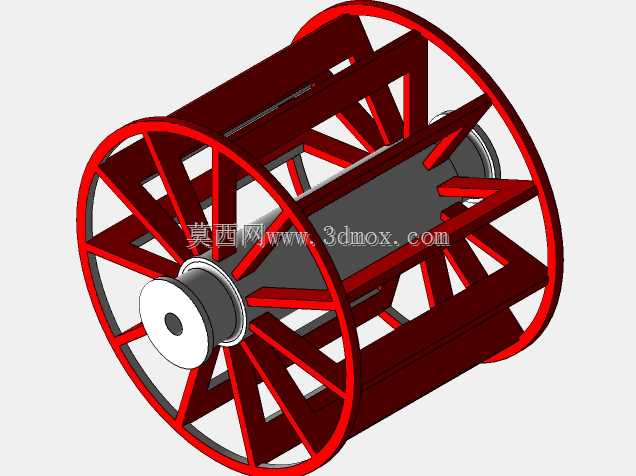

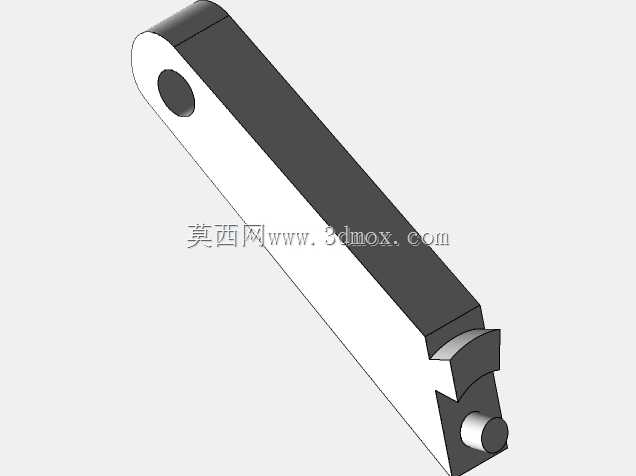

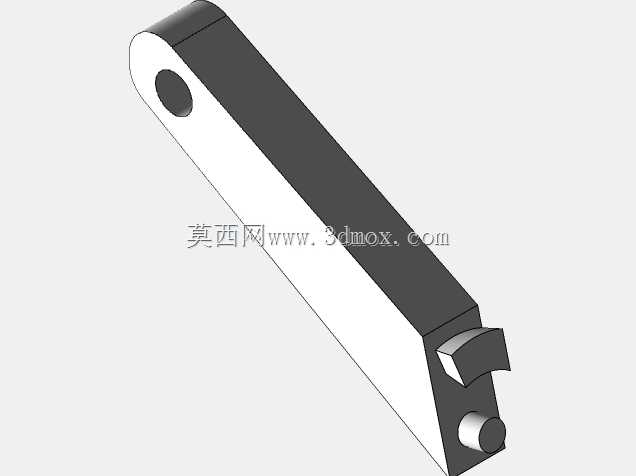

　　明轮的结构设计做了针对性优化，轮圈采用辐条式构型，在保证结构强度的前提下尽可能降低转动惯量，拨水板的角度和宽度经过匹配调试，每一次转动都能获得足够的拨水面积，同时不会因为入水深度过大造成额外的阻力，明轮的转轴直接和捕鼠器的触发摆臂联动，当捕鼠器的储能弹簧释放时，摆臂的往复摆动通过简单的曲柄结构转化为明轮的单向转动，整套传动结构没有易损的精密零件，即使在竞赛过程中出现磕碰，也能快速完成修复调整。

　　从安装边界尺寸来看，船体整体长度控制在适合桌面级3D打印机一次成型的尺寸区间，不需要拆分打印再拼接，船身宽度刚好匹配常规尺寸捕鼠器的安装宽度，两侧预留了足够的间隙避免捕鼠器动作时和船身结构发生干涉，明轮的直径经过测算，既保证拨水板有足够的入水深度，又不会因为直径过大导致整体重心过高，航行时的稳定性更好，不容易出现侧翻的情况。船身的甲板平面除了动力组件安装位，还预留了少量的配重调整空间，可以根据实际航行的水情调整配重位置，让船体的吃水姿态始终保持在最优区间。

　　整套结构的设计没有采用复杂的工程连接结构，所有零件的装配关系都做了简化，没有需要高精度配合的轴孔结构，即使是没有丰富机械加工经验的新手，也能按照结构关系快速完成整船的组装调试，在实际的竞赛场景中，这种结构简单、动力传递直接的设计，反而比复杂的多级传动结构可靠性更高，不会因为传动卡滞、零件松脱导致航行中途失去动力。明轮的辐条之间做了镂空处理，一方面降低了明轮自身的重量，另一方面转动时带出的水流可以快速从镂空位置流出，减少明轮转动过程中的带水阻力，提升动力的利用效率。船体的底部做了平直的平面设计，放置在地面上也可以保持稳定，方便组装调试的时候不需要额外的支撑工装，捕鼠器的触发结构也做了适配调整，触发拨杆延伸到船体侧面，安装完成后可以很方便地完成动力上弦，不需要拆解船体结构就能操作。
