陆上油田采出液双级油气水分离装置

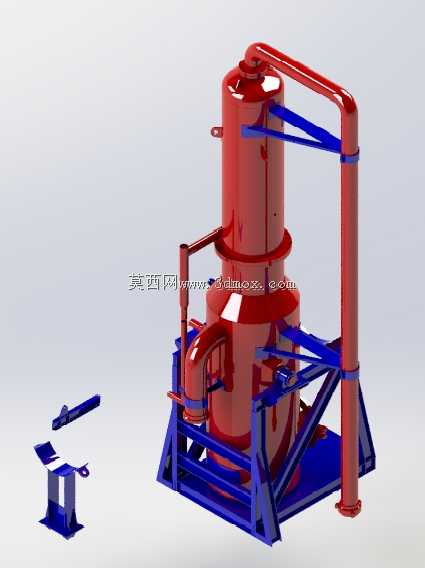

　　这套分离装置主要针对陆上中小规模采油井场的采出液预处理场景设计，适配单井或多井串联的进站液初步分离工序，可在井口集输环节完成游离气、原油与采出水的初步分相，降低后续集输管线的两相流冲击，同时减少下游集中处理站的进站负荷。从现场安装边界来看，整套装置采用撬装集成式底架设计，所有工艺管线、分离罐体、支撑结构全部集成在统一的型钢焊接底座上，底座预留了标准的地脚螺栓安装孔位，无需现场额外制作设备基础，仅需平整硬化地面即可完成就位，整体安装占地宽度控制在2.2米以内，长度不超过3.5米，最高点的排气口距安装基面高度为4.1米，能够适配多数井场的狭小作业空间，也满足常规公路运输的超限尺寸要求，可直接通过平板车完成转场调度。

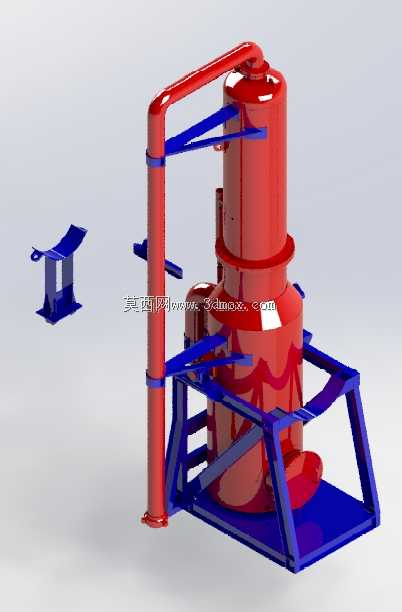

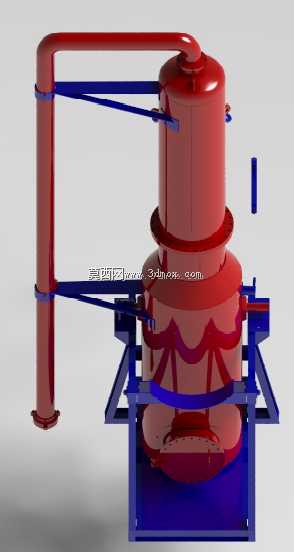

　　设备核心采用上下双腔立式罐体结构，不同于常规单筒立式分离器的单级分离逻辑，下腔主要承担大流量来液的初级缓冲与粗分离功能，采出液从罐体下部的切向进料口进入后，会依托筒体结构形成旋流场，密度较大的游离水会沿筒壁向下沉降至腔室底部的水相区，密度居中的原油在腔体中部形成连续油相层，夹带的游离气则在旋流过程中逐步向腔体中心聚集，向上通过连通管进入上腔进行精处理。上腔内部设置了两级聚结整流结构，初级分离后的带液气体进入上腔后，首先经过折流板组完成气流的均匀整流，消除气体的旋流偏流现象，随后通过丝网聚结层拦截气流中携带的粒径10微米以上的液滴，聚结形成的大液滴会沿聚结层下方的导液槽回流至下腔油相区，经过处理后的干气从罐体顶部的排气口引出，可直接接入井场的自用气系统，为加热炉、发电机等设备提供燃料。

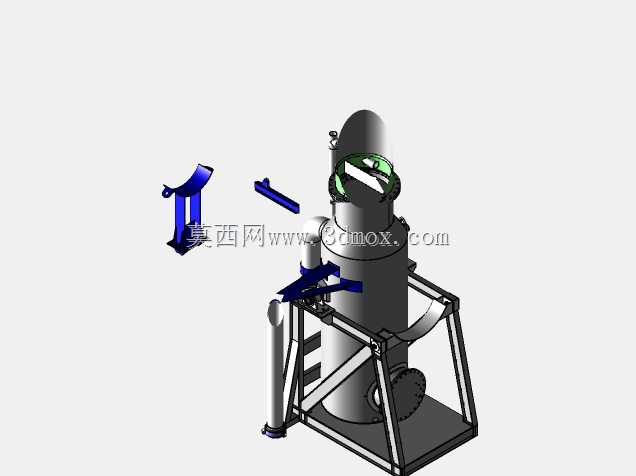

　　整套装置的外部工艺管线全部采用无缝钢管焊接成型，气相管线选用了较大的弯曲半径，减少气体输送过程中的阻力损失，同时在管线与罐体的连接位置全部设置了三角形支撑肋板，避免设备运输或运行过程中管线焊缝受振动产生疲劳开裂。罐体外部的管架全部采用型钢焊接结构，所有支撑件与罐体的连接位置都预留了热胀冷缩的滑移间隙，避免不同材质构件在环境温度变化时产生的热应力拉裂焊缝。底架部分采用H型钢与槽钢组焊成型，罐体与底架之间设置了四块弧形鞍座，鞍座与罐体之间垫有3mm厚的橡胶减震垫，既可以分散罐体的承重应力，也能缓冲来液冲击产生的振动，避免振动传递到底座引发地脚螺栓松动。

　　从设计逻辑上看，这套装置没有追求过高的分离精度，而是把核心目标放在了井场场景的高适应性上：进料口预留了DN100的标准法兰接口，可直接对接井场来液管线，无需额外变径；水相出口、油相出口、气相出口全部设置在装置的同一侧，方便现场操作人员完成管线对接与日常巡检；罐体下部设置了两个排污口，可在定期维护时快速排出腔室底部沉积的泥沙、锈渣等固体杂质，无需打开人孔即可完成常规清污作业；整套装置没有配置复杂的电动控制元件，所有分离过程依靠介质自身的密度差与压力完成，不需要外接电源即可运行，能够适配偏远无电网覆盖的井场作业需求，日常维护仅需定期检查排污口与液位观察口，运维难度远低于集中式处理站的大型分离设备。

　　在实际选型适配过程中，这套装置的额定处理量为每天120立方米采出液，适配井口出油温度在20到70摄氏度之间的常规稀油井，对于含砂量低于0.5%的采出液具备较好的适应性，如果是含砂量较高的稠油井，可在进料口前端加装简单的旋流除砂器即可匹配使用。装置的设计工作压力为1.6MPa，可满足多数井口回压不超过1.0MPa的集输工况，罐体壁厚按照2.0MPa的试验压力做了冗余设计，能够应对短时来液压力波动的冲击，不会出现罐体超压变形的问题。外部管线的布局充分考虑了现场操作的安全距离，所有阀门的安装位置距离操作平台的高度都控制在1.2到1.5米之间，操作人员站在地面即可完成所有阀门的开关操作，不需要额外搭设操作平台，进一步降低了现场的安装成本。
