液压油除水双罐过滤撬装集成装置

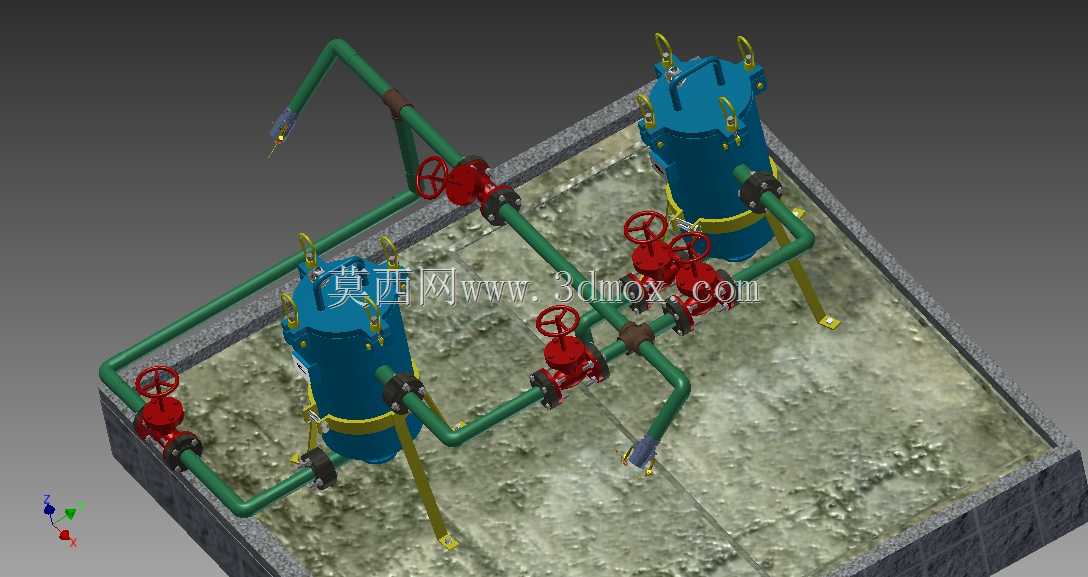

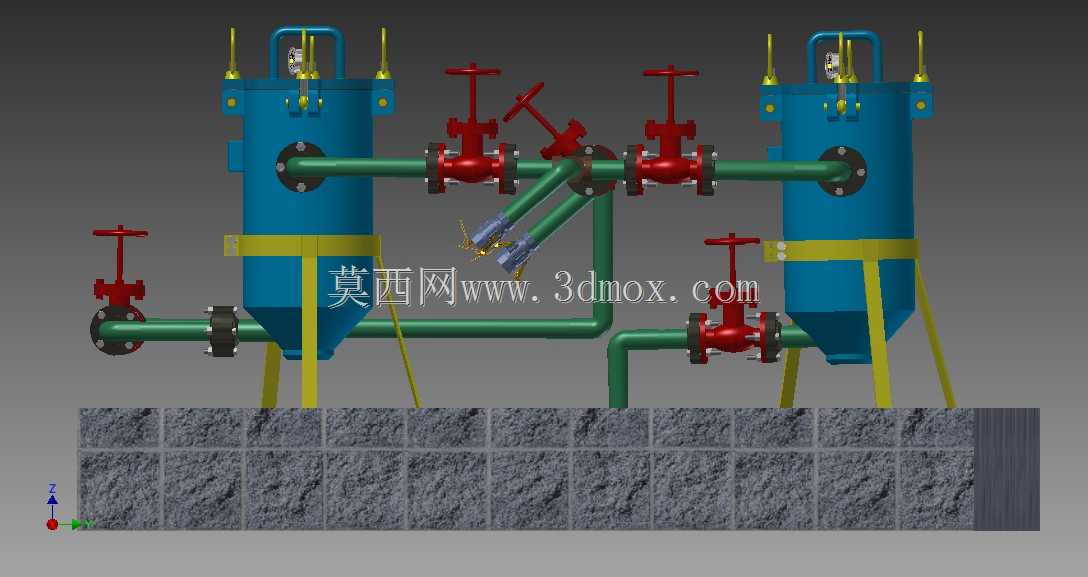

　　在液压系统运维、大型工程机械维保、冶金液压站配套、风电齿轮箱润滑系统维护这类场景里，液压油进水是极易引发元件卡滞、油膜破裂、金属表面锈蚀、阀组磨损的常见故障诱因，这套双罐式过滤撬块正是针对液压油在线除水、杂质过滤需求设计的集成化处理单元。整套装置采用撬装一体化设计思路，所有过滤罐体、连接管路、操作阀门、支撑结构都集成在预制的混凝土基座承载框架上，现场安装时仅需对接进出油主管路即可投用，无需现场拆分组装管路与罐体，大幅缩减现场施工的配管工作量与安装周期，也避免了现场配管带来的焊渣残留、管路同心度偏差等隐患。从结构布局来看，两个过滤罐体呈对称式排布在撬装基座上，罐体采用立式锥底结构设计，锥底角度经过流体仿真验证，

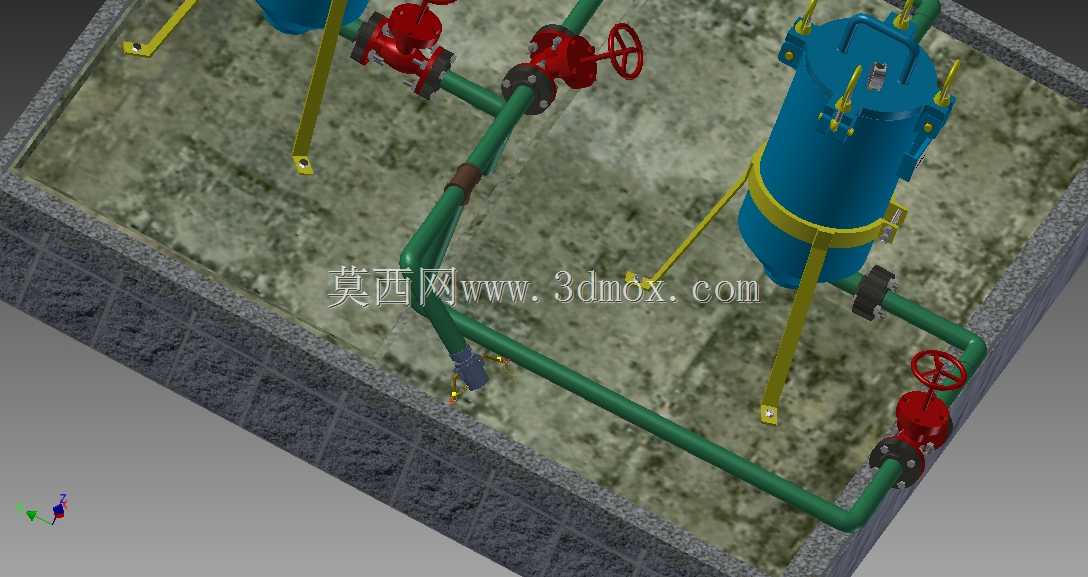

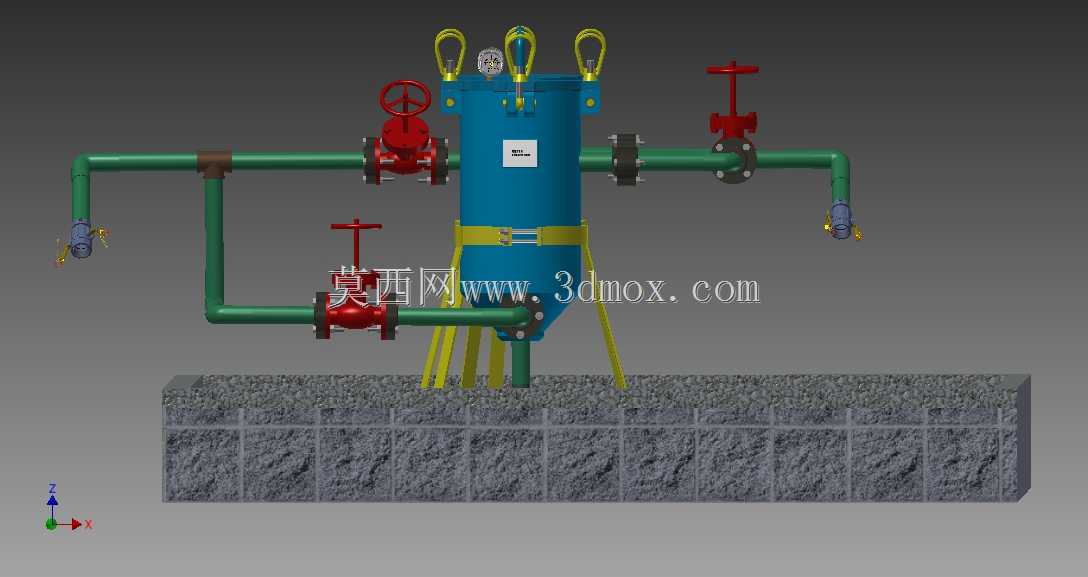

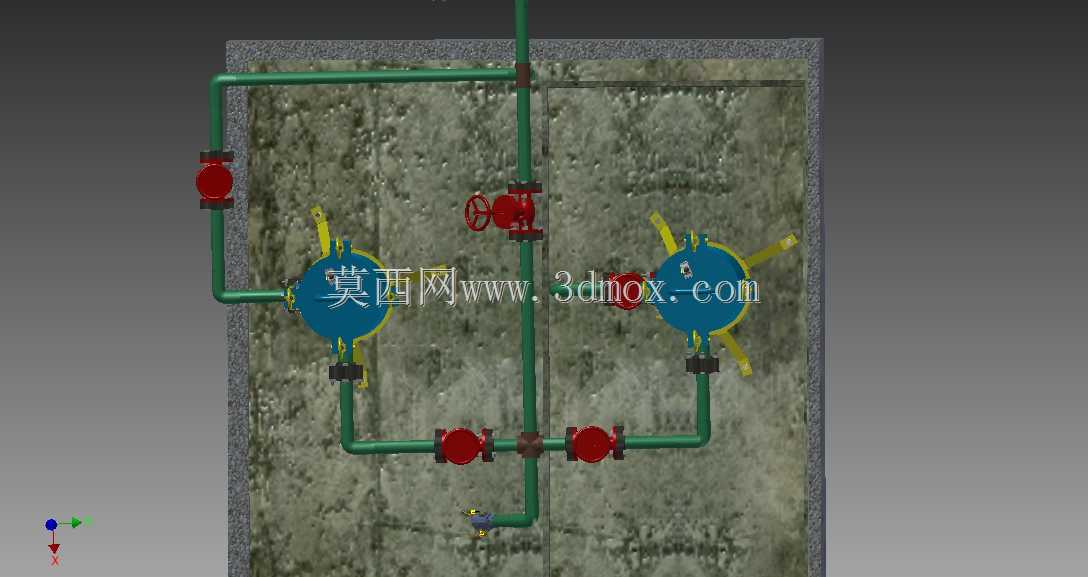

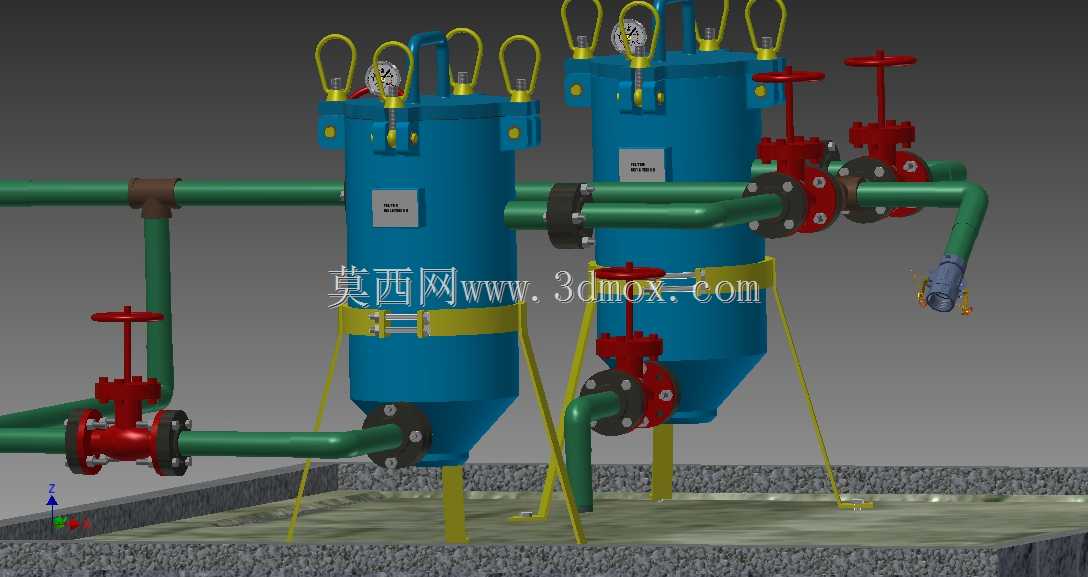

　　能够保证过滤过程中截留的杂质、沉降的游离水可以顺着锥面汇集到罐体底部排污口，避免杂质在罐底堆积形成死区，影响后续过滤效率与排污效果。罐体顶部设置快开式吊环锁紧结构，无需大型吊装工具即可单人完成滤芯更换操作，吊环的承重经过校核，能够承受满罐状态下滤芯组件的整体重量，更换滤芯时松开锁紧环即可将上封头连带滤芯吊装组件整体提起，操作空间预留充足，不会出现磕碰干涉的问题。管路系统采用绿色防腐涂装的无缝钢管配管，管路走向沿罐体外侧做分层排布，进出油主管路设置在撬体侧方，对接法兰的端面高度、螺栓孔距都按照通用液压管路接口标准设计，能够直接对接不同规格的液压系统主回油管路或者旁路循环管路。管路上配置的红色手轮阀门为明杆式球阀，

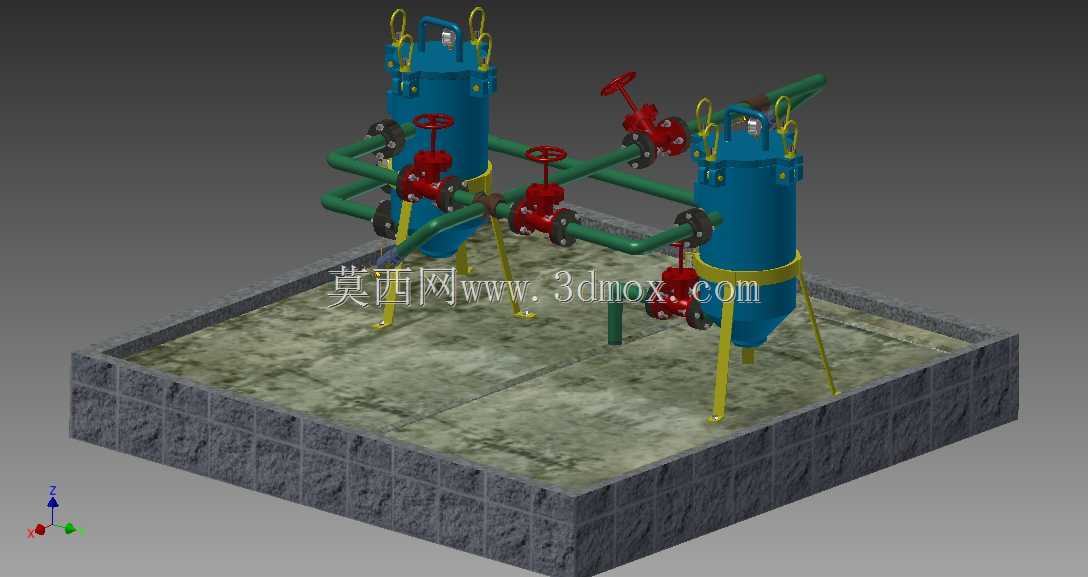

　　每个阀门的安装位置都预留了足够的手轮操作空间，操作人员站在撬体侧边的操作平台区域即可完成所有阀门的开关切换，无需探身或者借助额外工具，双罐的并联管路设计支持单罐在线切换，也就是当其中一个罐体的滤芯达到纳污容量、压差超标时，可以在不停机的状态下切换阀门通路，让另一个备用罐投入运行，之后对失效罐体进行滤芯更换与排污操作，完全不影响主液压系统的连续运行，这对于连续生产的冶金产线、不能停机的大型工程装备液压系统来说至关重要。支撑结构方面，每个过滤罐体都采用三根斜向支撑腿固定在撬装基座上，支撑腿与罐体、基座的连接位置都做了加强筋板焊接，能够承受满油状态下罐体的整体重量，同时抵消管路内油液流动产生的水锤冲击与振动，避免长期运行出现焊缝开裂、

　　罐体倾斜的问题。基座采用仿石混凝土纹理的预制承载台，边缘做了加高挡边设计，一旦出现管路渗漏、排污溅出的情况，油液会被挡在撬装基座范围内，不会流到现场地面造成污染，也方便日常运维时的清洁打理。从设计细节上看，所有管路的弯头位置都采用大曲率半径的冲压弯头，减少油液流动的局部阻力损失，降低旁路过滤系统的循环泵功率损耗；阀门与管路的连接采用法兰对接，密封面选用耐油橡胶石棉垫，能够长期耐受液压油的侵蚀，不会出现密封溶胀导致的渗漏问题；罐体上的压力表接口预留位置设置在进出油管路的近端，能够实时监测过滤前后的压差，直观判断滤芯的堵塞状态，提醒运维人员及时更换滤芯。整套装置的安装边界经过紧凑化优化，撬体整体占地尺寸控制在小型设备安装区间内，不需要占用过大的车间或者设备间空间，既可以作为固定液压站的旁路永久过滤单元，也可以搭载在移动滤油小车上作为现场维保的临时过滤设备使用，适配不同场景下的液压油除水净化需求。在实际使用过程中，油液从进油管路进入罐体内部，经过专用的除水滤芯与颗粒过滤滤芯组合，先拦截油液中的金属磨屑、密封残渣等固体杂质，再通过滤芯的亲水疏油特性捕捉油液中的游离水与溶解水，净化后的油液从罐体顶部的出油管路汇集到出油主管路，回到液压系统油箱内，整个循环过程可以在系统运行时同步进行，不会干扰液压系统的正常工作压力与流量供给。
