铰接式双耳环液压执行油缸结构设计

　　在工程机械、重型装备、冶金产线、农业机械的液压传动回路里，这类双耳环铰接式油缸是把液压能转化为直线往复机械能的核心执行部件，区别于法兰安装、脚座安装的刚性固定油缸，两端带关节轴承的铰接结构能补偿安装面的角度偏差，适配工作过程中构件存在相对摆动的工况，比如挖掘机斗杆驱动、装载机举升臂动作、自卸车货厢翻转、压力机滑块回程驱动这类存在铰接点转动的场景，不会因为安装同轴度偏差或者负载摆动产生侧向附加载荷，能大幅降低杆部密封件的偏磨风险，延长油缸整体使用寿命。

　　从结构设计逻辑来看，这款油缸采用单杆双作用的结构形式，缸筒部分选用高精度冷拔无缝钢管加工，内孔做珩磨处理，表面粗糙度控制在Ra0.4以内，保证活塞密封件的滑动顺畅，同时减少内泄漏量；活塞和活塞杆的连接采用卡键加锁紧螺母的结构，相比螺纹直接连接的形式，能承受更大的冲击负载，避免往复动作过程中活塞松动脱落。活塞杆表面做了镀硬铬处理，镀层厚度控制在0.03-0.05mm，硬度达到HV800以上，既能抵御户外工况的锈蚀，也能降低防尘圈、杆密封的磨损速率。两端的耳环内装有关节轴承，允许在垂直于销轴的平面内有±5°左右的摆角，安装时不需要严格保证两端铰接点的绝对同轴，降低了配套主机的结构加工精度要求，也能抵消主机工作过程中结构形变带来的附加径向力。

　　密封系统的设计上，活塞部位采用格莱圈加O型圈的组合密封，格莱圈的聚四氟乙烯材质摩擦系数低，动密封性能稳定，能承受最高31.5MPa的工作压力，双向都能实现可靠密封，避免有杆腔和无杆腔之间的内泄；活塞杆部位依次安装防尘圈、杆密封、缓冲密封、导向环，防尘圈能刮除活塞杆外露表面附着的泥沙、铁屑、灰尘，避免杂质进入缸筒内部划伤密封件和缸筒内壁，导向环采用铜基聚四氟乙烯材质，既能给活塞杆提供径向支撑，承受侧向负载，又不会刮伤活塞杆的镀铬表面。缸盖和缸筒的连接采用法兰螺栓连接形式，相比螺纹连接的缸盖，拆装维护更方便，检修更换密封件的时候不需要专用工装拧动重型缸盖，现场维护效率更高，同时法兰连接的强度更高，能承受更大的压力冲击，适合重载冲击工况使用。

　　从安装边界和尺寸适配角度来说，这类油缸的安装距是选型时的核心参数，也就是两端耳环销轴孔中心之间的最短距离，要匹配主机机构的行程需求和铰接点布置空间，行程设计上预留了足够的缓冲余量，活塞运行到行程两端的时候，不会直接撞击缸盖和缸底，缸底和缸盖位置都设计了可调节的缓冲装置，当活塞接近行程端点时，缓冲柱塞会先堵住主回油通道，让油液只能通过缓冲节流阀缓慢排出，形成背压降低活塞的运行速度，避免硬碰撞产生的冲击噪音和结构损伤。油口的位置布置在缸筒两侧靠近两端的位置，采用标准公制细牙螺纹或者英制管螺纹，方便和液压管路的快速连接，油口内部内置了油液通道，不会和运动部件产生干涉。

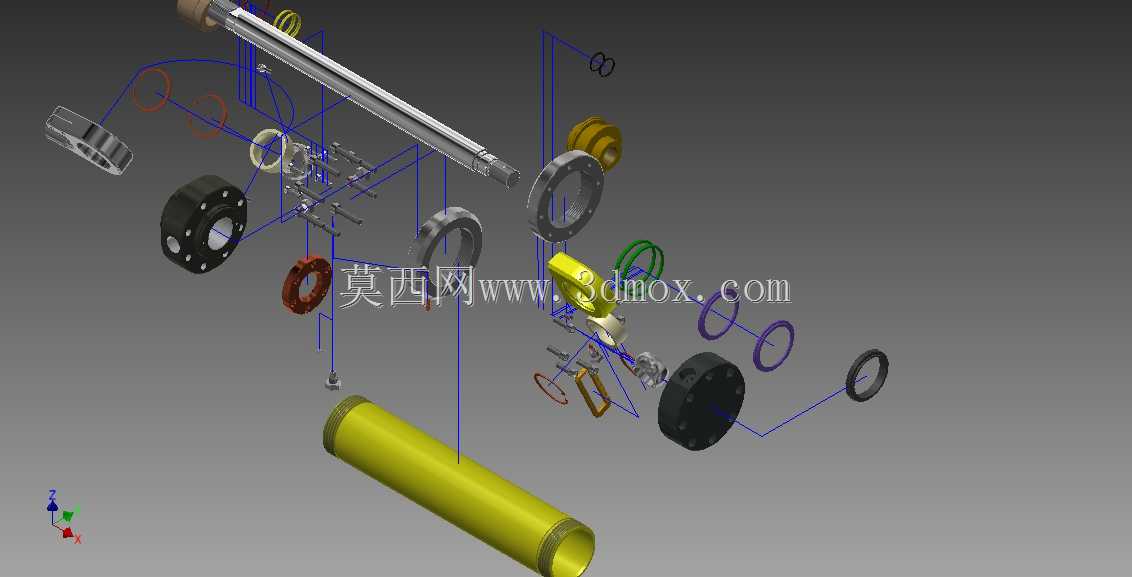

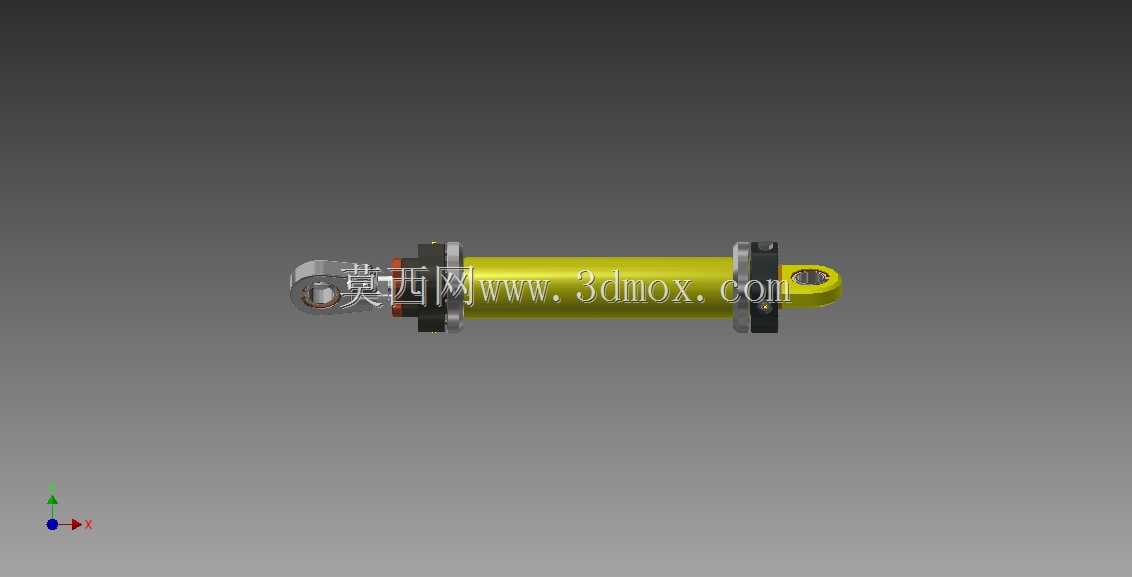

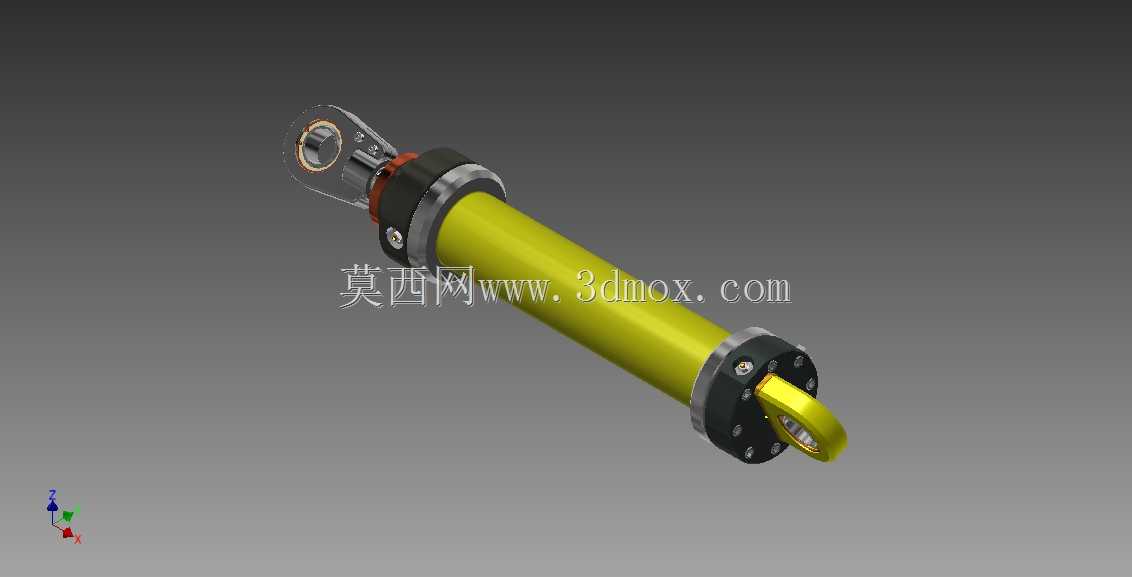

　　实际选型应用的时候，要根据负载大小计算所需的缸筒内径和活塞杆直径，保证工作压力下的推力和拉力能满足负载需求，同时要核算活塞杆的压杆稳定性，长行程水平安装的油缸需要核算活塞杆伸出最大长度时的临界弯曲载荷，避免负载过大导致活塞杆弯曲变形。铰接销轴的配合间隙要控制在合理范围，间隙过大会产生工作冲击，间隙过小会导致铰接点转动卡滞，关节轴承要定期加注润滑脂，减少铰接部位的磨损。这款油缸的三维结构完整还原了所有零部件的装配关系，包括密封件的安装槽尺寸、螺栓的排布位置、油口的螺纹规格、耳环的销轴孔尺寸，在做主机三维布局的时候可以直接调用，能提前校验安装空间是否存在干涉，核算机构的运动行程是否满足设计要求，避免二维选型时容易出现的空间错配问题，也可以作为液压系统设计教学、油缸密封结构改进的参考模型，帮助设计人员快速理解铰接式油缸的内部构造和装配逻辑。
