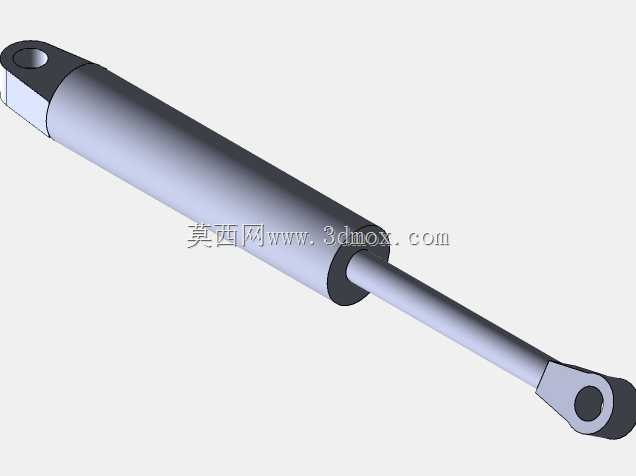

SolidWorks环境下设计的液压活塞执行构件

　　在工业液压系统的执行端布局里，这类带双铰接端的活塞构件是承担直线往复动力输出的核心部件，日常能在工程机械的动臂调节回路、物流设备的举升机构、专用车辆的舱门启闭结构、自动化产线的工件推料工位见到它的应用身影，区别于刚性机械传动的硬连接，液压驱动的活塞组件可以通过系统压力调节灵活改变输出推力，适配不同负载工况的动作需求。从实际使用场景来看，这类活塞构件不需要额外加装复杂的导向副，两端的铰接耳环直接通过销轴与设备的固定端、动作端连接，安装时只需要保证两端铰接点的同轴度误差在允许范围内，就能避免活塞杆运行时出现偏磨、卡滞的问题，在户外作业的设备上，这类结构还能抵消一部分机架形变带来的附加载荷，减少密封件的异常磨损。做结构设计的时候，

　　首先要匹配液压系统的额定工作压力来确定缸筒的内径尺寸，缸筒内壁的粗糙度要控制在合理区间，既要保证活塞密封件的滑动顺畅，又要减少内泄量提升容积效率；活塞杆的表面需要做硬化处理，外露部分的防尘圈选型要适配作业环境的粉尘、水汽等级，避免杂质进入缸筒内部划伤密封面。两端的铰接耳环内孔需要镶嵌自润滑轴套，减少销轴转动时的磨损，轴套的压装过盈量要根据材质特性设定，防止运行过程中轴套脱出。从安装边界来看，这类活塞构件的整体收缩长度要适配设备的最小安装间距，伸出后的最大行程要满足动作端的位移需求，设计时要预留足够的行程余量，避免活塞运行到缸筒端点时出现刚性撞击，缸筒两端的缓冲结构可以根据工况需求选择内置节流缓冲或者外置缓冲阀，

　　降低行程末端的冲击载荷。实际建模过程中，要先确定两端铰接点的中心距作为装配基准，再依次拆分缸筒、活塞杆、活塞、密封端盖、铰接耳环这些子零件，每个配合面的公差要符合液压元件的加工精度要求，比如活塞与缸筒的间隙配合、活塞杆与端盖的导向配合，都要在建模时标注清楚配合属性，方便后续出工程图时直接调用公差参数。另外要注意的是，这类活塞组件的油口位置要根据设备的管路布局来设定，避免安装后管路与周边结构出现干涉，油口的连接螺纹要匹配系统管路的接头规格，减少现场装配时的改装工作量。在负载波动较大的工况下，还要校核活塞杆的压杆稳定性，根据行程长度、活塞杆直径、安装方式计算临界弯曲载荷，保证最大推力工况下活塞杆不会出现失稳变形。

　　密封件的沟槽尺寸要严格按照所选密封件的样本参数设计，沟槽的倒角、粗糙度不符合要求的话，装配时很容易切损密封件，导致使用过程中出现外泄问题。很多新手在做这类液压活塞建模的时候，容易忽略铰接端的转动角度范围，实际安装后如果耳环的摆动角度超过结构允许的极限，会导致销轴承受附加的弯曲载荷，甚至出现耳环断裂的故障，所以在三维装配环境下要做运动仿真，模拟全行程动作时两端铰接点的摆动角度，确认结构不会出现运动干涉。这类活塞构件作为通用的液压执行元件，不需要定制特殊的加工工艺，常规的机加工设备就能完成所有零件的加工，密封件、轴套这类标准件都可以直接选型采购，后期维护时只需要定期更换密封件就能延长整体使用寿命，在中小载荷的直线驱动场景里，这种结构的性价比远高于丝杠、电动推杆这类传动方式，而且具备过载保护的特性，系统压力超过溢流阀设定值时会自动卸荷，不会因为负载过载损坏构件本身。
