带转轴端5至15Kn重型螺旋顶升装置

　　在重型设备检修、工装夹具位姿调整、小型构件装配顶升这类对支撑稳定性有较高要求的作业场景里，带转轴端的螺旋顶升结构一直是一线工程人员优先选用的支撑部件，不同于液压类顶升部件存在的密封泄漏、长期承载泄压风险，纯机械螺旋副传动的结构可以在无额外动力输入的工况下长时间保持锁定支撑状态，不会因为静置时长增加出现支撑高度回落的问题，适配车间固定工位的长期工装支撑、野外无动力场景下的设备调平作业需求。这款承载区间覆盖5至15Kn的重型螺旋顶升结构，在设计阶段就针对常规螺旋千斤顶侧向受力易卡滞、外接驱动适配性差的痛点做了结构优化，专门在传动端设置了外伸转轴结构，不需要额外加工转接套就可以直接连接手动摇柄、低速电动驱动头，

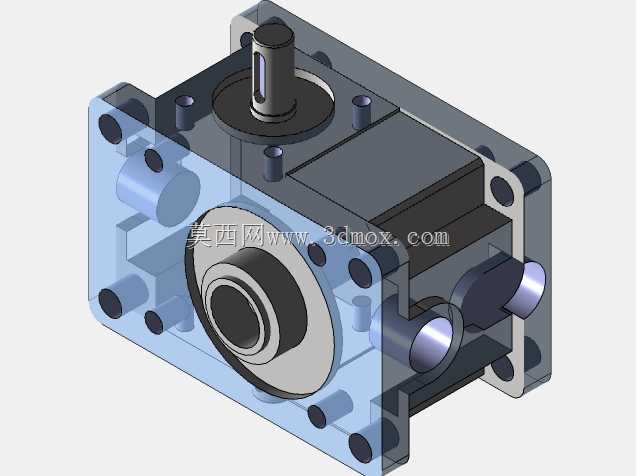

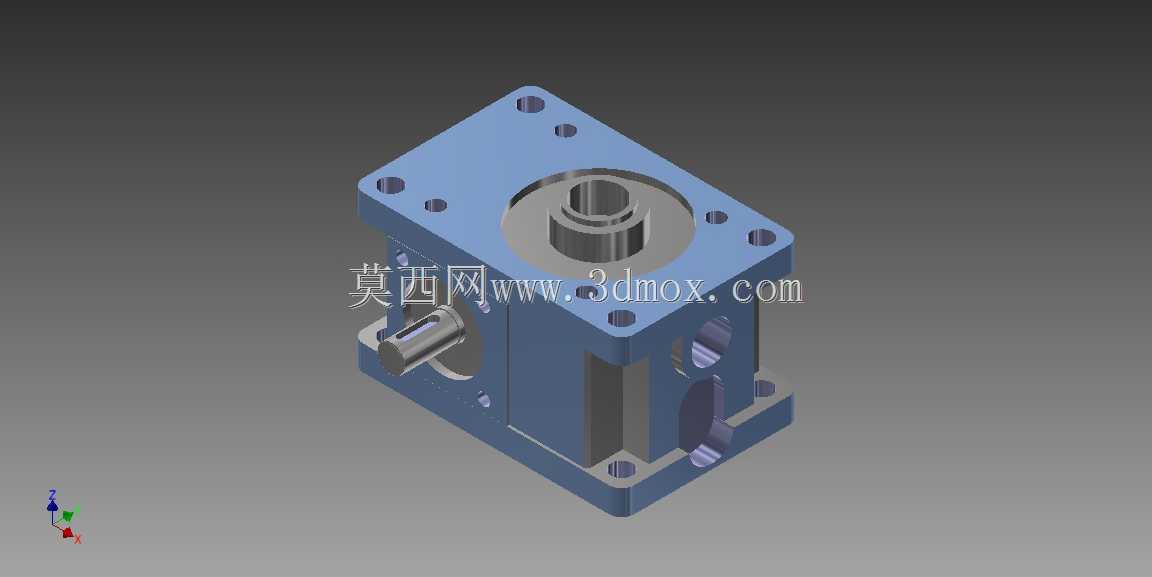

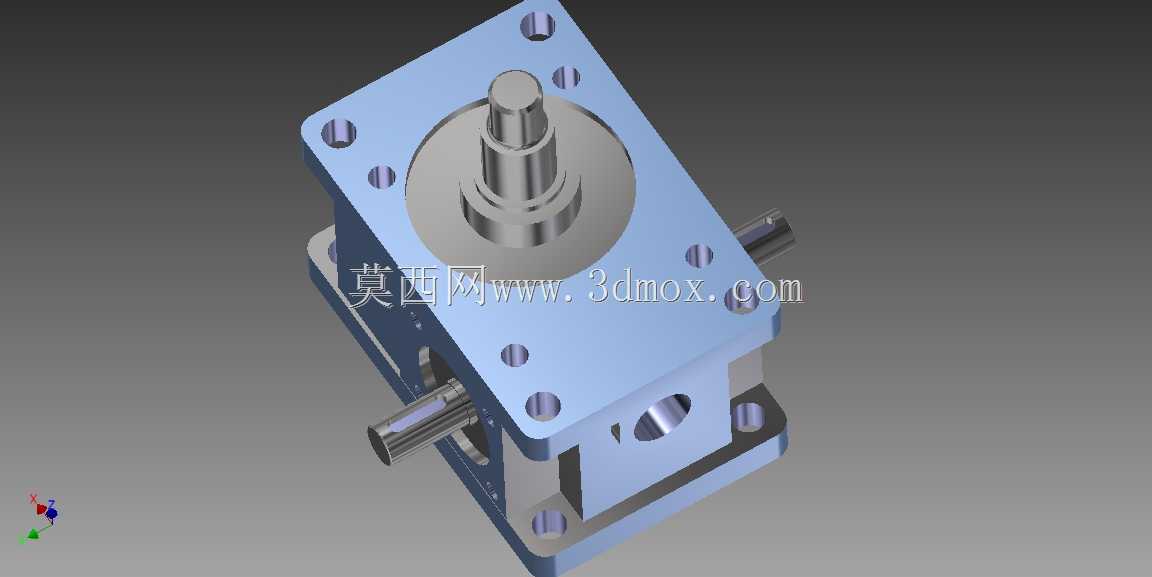

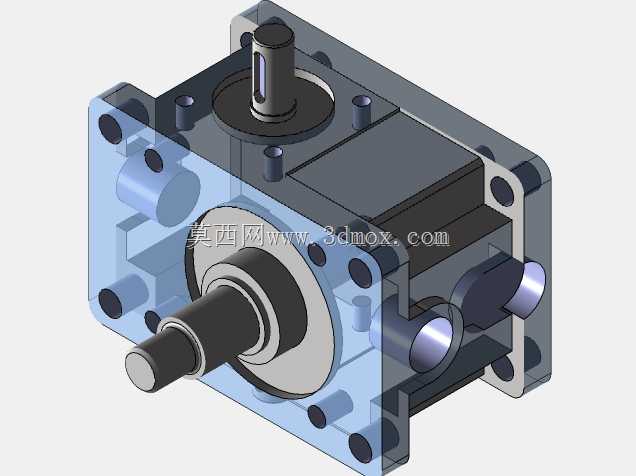

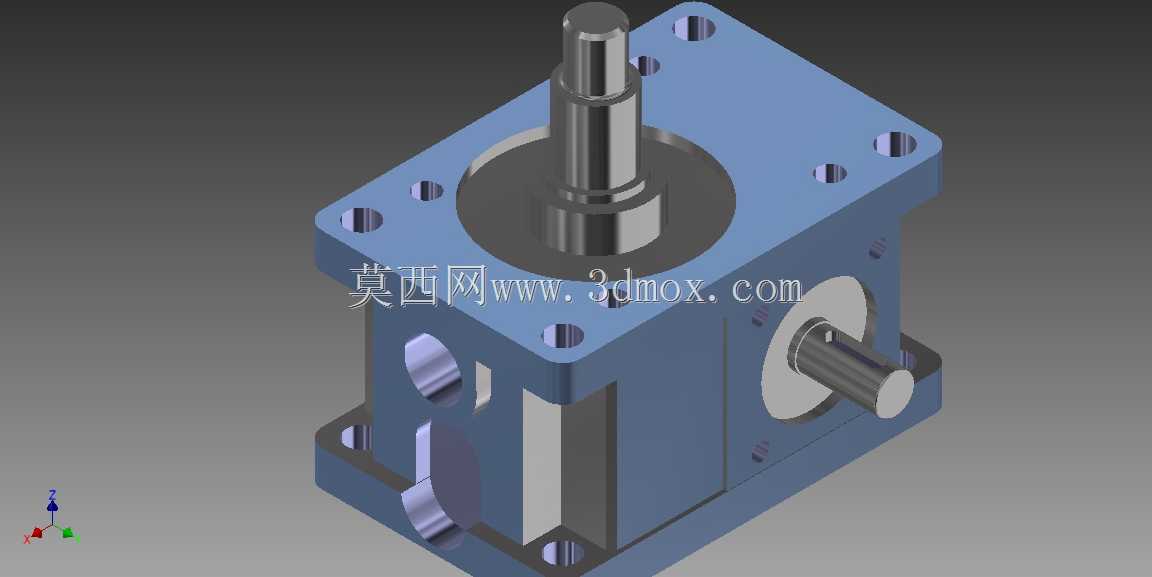

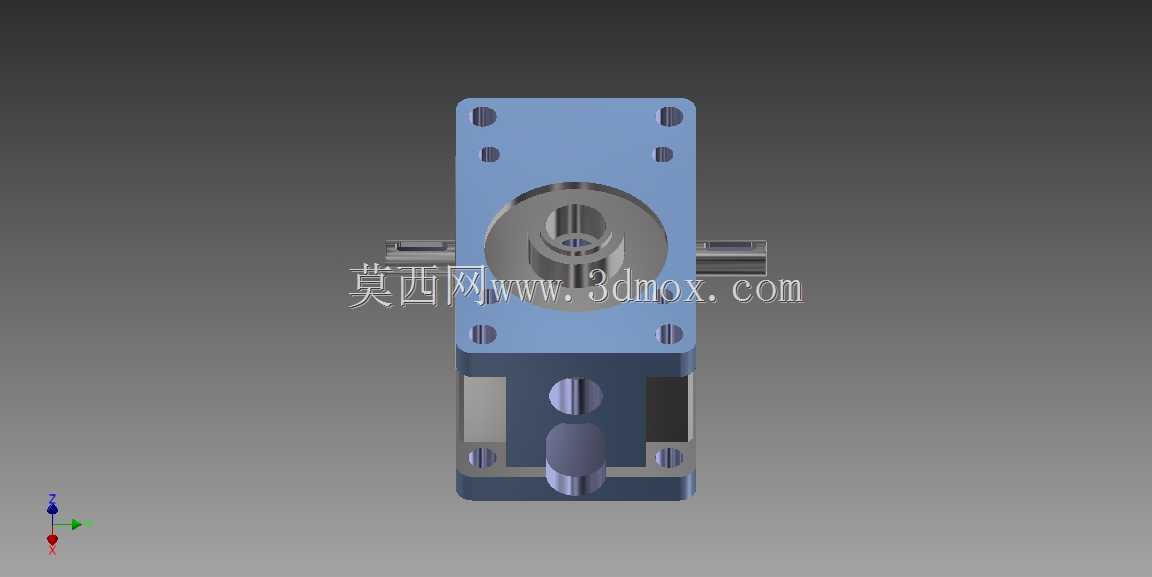

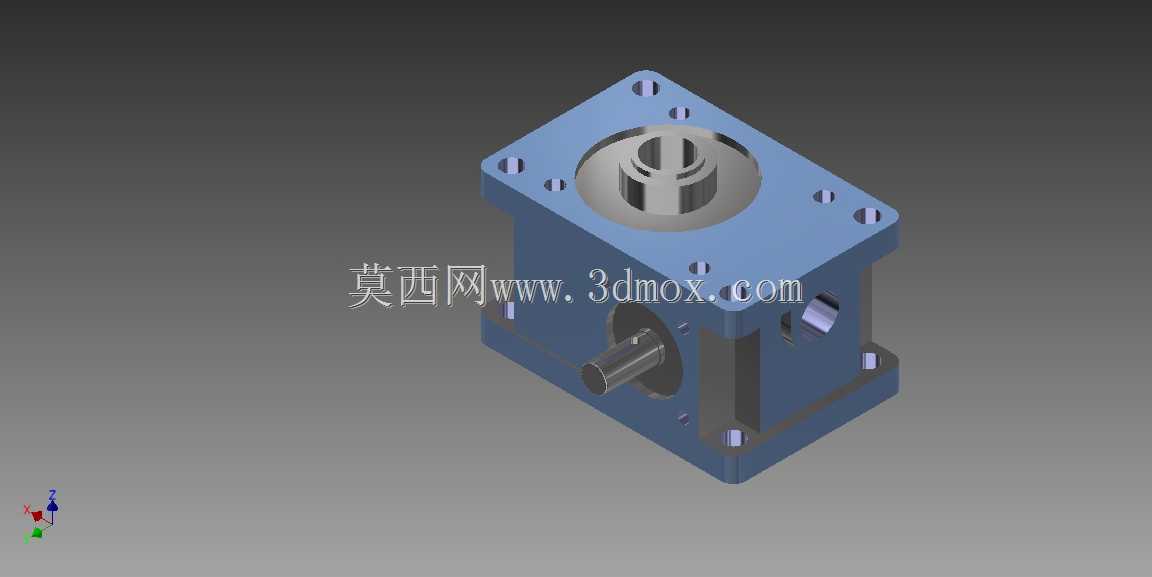

　　甚至可以通过联轴器对接小型伺服电机实现自动化线体里的定点顶升动作，拓展了传统手动螺旋顶升部件的使用场景。从结构布局来看，整个部件采用方形箱体作为承载基体，箱体上下端面都加工了均匀分布的安装沉孔，安装时可以直接通过螺栓把顶升主体固定在设备基座或者工装底板上，不需要额外焊接固定支架，安装边界清晰，四个安装孔的孔位公差按照IT7级精度控制，能保证多台顶升装置同步安装时的同轴度误差控制在允许范围内，避免多顶协同作业时出现偏载卡涩的问题。传动部分采用梯形螺纹副作为核心传力构件，螺纹牙型角经过优化，既保证了足够的传动效率减少操作力矩，又具备可靠的自锁性能，当顶升作业到达指定高度后，即使撤去输入端的驱动力，螺纹副也能依靠自身摩擦角锁定位置，

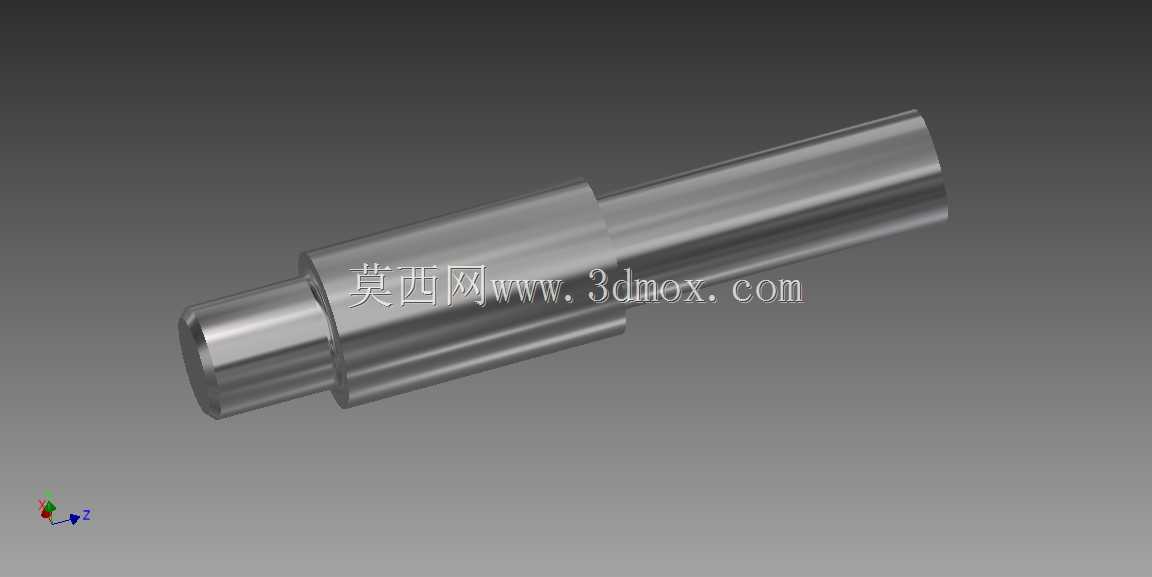

　　不会因为承载负载出现反向滑退。外伸的转轴端采用阶梯轴结构，轴端加工有定位轴肩，不管是套装手动摇臂还是连接驱动联轴器，都能通过轴肩实现轴向定位，不需要额外设置轴向固定结构，减少了装配环节的零件数量，也降低了后期维护的复杂度。箱体侧面设置了观察窗口，日常维护时可以直接通过窗口检查内部螺纹副的润滑状态、磨损情况，不需要完全拆解整个顶升装置就能完成润滑脂补充、杂物清理的维护操作，大幅降低了设备运维的时间成本。在承载能力设计上，5至15Kn的承载区间覆盖了大多数中小型设备检修顶升、工装位姿微调的负载需求，结构件的壁厚经过有限元应力校核，在15Kn额定满载工况下，箱体最大变形量控制在0.02mm以内，螺纹副的接触应力远低于材料许用应力值，

　　保证长期反复承载作业下不会出现塑性变形或者螺纹滑牙的失效问题。和常规不带转轴端的螺旋千斤顶相比，这款结构的输入端转轴可以适配多种驱动形式，在自动化装配线里可以集成到工装板顶升工位，配合线体节拍完成自动顶升动作，在野外无电源场景下又可以快速换装手动摇柄完成作业，不需要准备多套不同驱动形式的顶升工具，减少了现场工具储备的品类数量。安装尺寸方面，方形基体的轮廓尺寸适配大多数通用工装的安装孔位标准，不需要对现有工装底板做二次改孔加工就能直接替换原有老旧顶升部件，底部安装面和顶部顶升端面的平行度公差经过严格控制，顶升作业过程中顶升端面的平面跳动量极小，支撑精密构件时不会因为端面倾斜造成构件侧滑或者定位偏差。整个结构没有易损的密封件、液压阀类零件，所有传动部件都采用润滑脂润滑，维护周期长，在多粉尘、高湿度的恶劣车间环境下也能稳定工作，不会因为粉尘进入或者空气湿度大出现部件锈蚀、动作卡滞的问题，适合在机械加工车间、装配检修现场、野外工程作业点等多种复杂工况下使用。
